Каталоги Элементов с IFC-данными

Интерактивный Каталог Элементов ARCHICAD позволяет создавать спецификации IFC-данных, настроенных для элементов проекта.

См. Интерактивный каталог.

Критерии

IFC-данные можно использовать в качестве критериев формирования Интерактивного Каталога. Например:

•IFC-назначение, например, IFC-группа.

•Тип Продукта IFC, например, IfcColumnType.

•ARCHICAD IFC ID (IFC-реквизит Globalid, назначаемый в ARCHICAD автоматически для каждого элемента).

•Внешний IFC ID (IFC-реквизит Globalid, назначаемый элементам в процессе IFC-импорта).

Поля

Нажмите кнопку Добавить Поля и выберите IFC-данные из списка Общих параметров.

•IFC-тип. В каталог будут включены IFC-эквиваленты Классификации Элементов.

•IFC-назначение, например, IFC-группа.

•Тип Продукта IFC, например, IfcColumnType.

•ARCHICAD IFC ID (IFC-реквизит Globalid, назначаемый в ARCHICAD автоматически для каждого элемента).

•Внешний IFC ID (IFC-реквизит Globalid, назначаемый элементам в процессе IFC-импорта).

Для добавления иных IFC-данных активируйте команду IFC-свойства, расположенную в выпадающем меню Добавления Полей.

См. также Выбор IFC-свойств.

•В открывшемся диалоге можно выбрать любые IFC-данные (Реквизиты, Свойства и Ссылки на Классификации), присутствующие в проекте.

•Выбор Набора Свойств приводит к добавлению всех его Свойств в виде Полей Каталога.

•При выборе “IFC-назначения” в качестве параметра для Поля Каталога, таблица будет содержать список (в нередактируемом виде) всех этих IFC-назначений (их ветвей), которым принадлежат элементы. Если элемент имеет несколько Назначений, то все они будут перечислены с разделением знаком “;”.

•Если каталог формируется по данным “Типа Продукта IFC”, то он будет содержать два столбца: "Тип Продукта IFC - Тип” (например, ‘IfcWallType’) и “Тип Продукта IFC - Имя” (Реквизит Name Типа Продукта IFC).

Пример

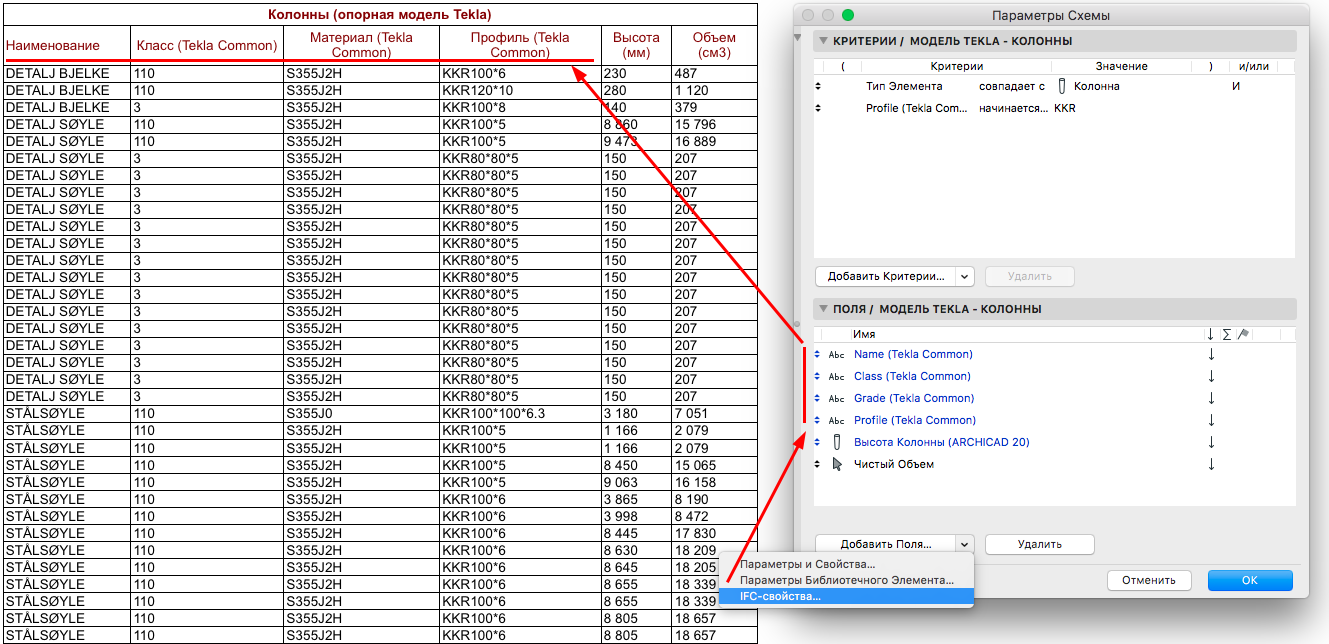

•Список всех колонн и балок конструктивной модели вместе со специальными Покрытиями, профилями и IFC-свойствами.
