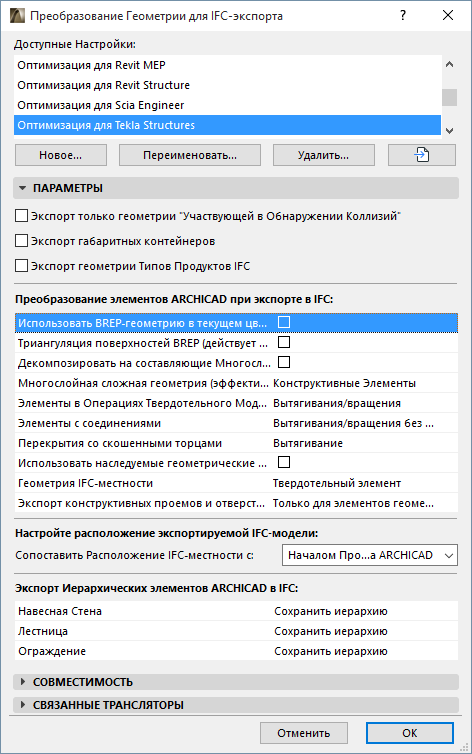

Преобразование Геометрии для IFC-экспорта
Эти параметры определяют преобразование геометрии элементов ARCHICAD, экспортируемых в IFC.
Экспорт только “Участвующей в Обнаружении Коллизий” геометрии

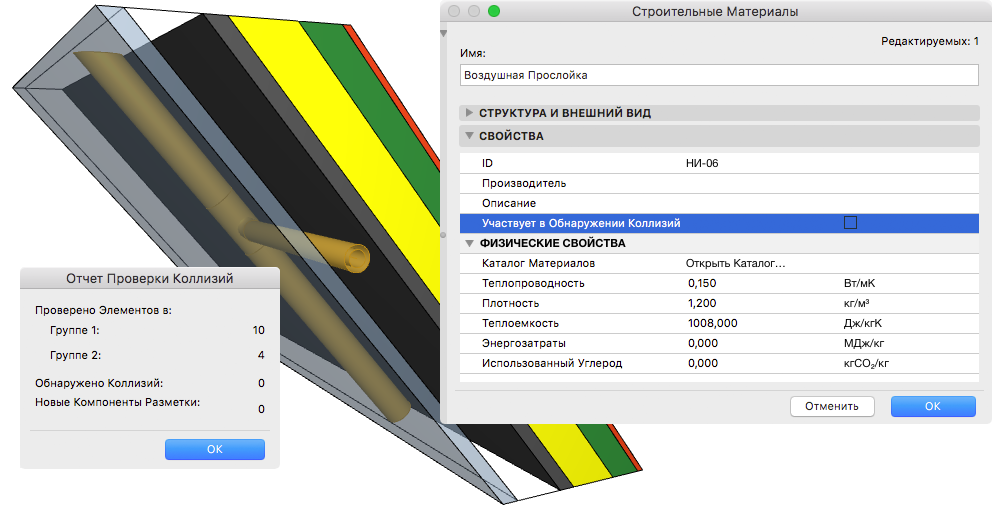

Выполняется экспорт только тех элементов, Строительные Материалы которых участвуют в Обнаружении Коллизий. Этот параметр настраивается в диалоге Параметры > Реквизиты Элементов > Строительные Материалы > Свойства).

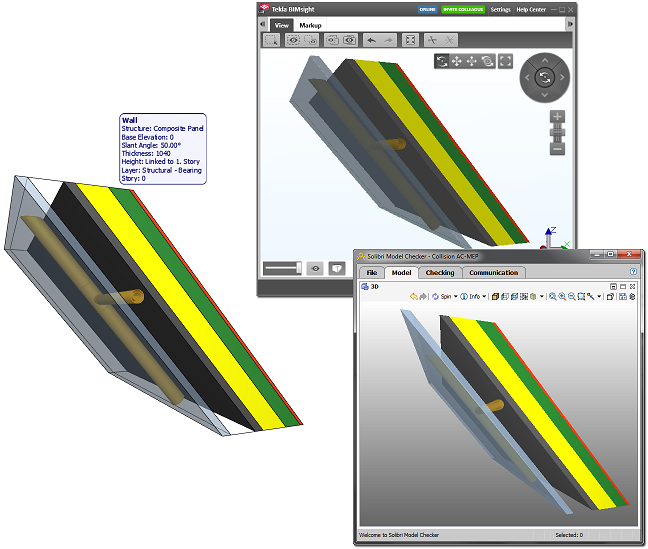

Данная функция позволяет экспортировать воздушные прослойки, образуемые многослойными и профилированными элементами и не имеющие твердотельной геометрии. В результате инженеры (получившие IFC-файл) могут размещать в этих прослойках свои коммуникации, не создающие ошибочные коллизии, то есть в коллизиях будут участвовать только обладающие реальной геометрией элементы.
См. также Обнаружение Коллизий.
Экспорт габаритных контейнеров
Выполняется экспорт размеров габаритных контейнеров элементов.
Экспорт геометрии Типов Продуктов IFC
Каждому Типу Продукта назначается представление геометрии (требование стандарта Concept Design BIM 2010).
Для каждого типа (например, IfcFurnishingElementType) будет использоваться назначенное ему представление геометрии элементов (например, IfcFurnishingElementType).
Использовать BREP-геометрию в текущем цвете для всех элементов
Все элементы модели экспортируются с использованием BREP-геометрии (контурного представления). BREP - это точная, но не параметризируемая геометрия.
Элементы будут экспортироваться с использованием цветов, отображаемых в текущем виде ARCHICAD, включая цвета, определяемые Графической Заменой, Статусом Реконструкции и Разметкой.
Триангуляция поверхностей BREP (действует только со Схемой IFC4)
BREP-геометрия сохраняется в виде триангулированных поверхностей. Это вариант предпочтителен для передачи IFC-моделей в некоторые приложения визуализации. Этот вариант, действующий только в Схеме IFC4, создает краткое описание геометрии, которое позволяет уменьшить размеры файлов.
Декомпозировать на составляющие Многослойные Конструкции и элементы Сложных Профилей
Многослойные элементы и Сложные Профили сохраняются в виде так называемых “Конструктивных Элементов”. Это означает, что основной элемент (например, IfcWall) будет сохраняться как элемент контейнера без геометрии, а его части (слои или компоненты профиля) будут определять его геометрию.
При выборе этого варианта все элементы здания экспортируются в исходных цветах, а не окрашиваются в один цвет.
Многослойная сложная геометрия (эффективно только в Схеме IFC 2x3)
Примечание: Недоступно при активации расположенного выше маркера “Декомпозирования на составляющие Многослойных Конструкций и элементов Сложных Профилей”.
Выберите способ экспорта многослойных и профилированных элементов в IFC.
Этот параметр влияет на экспорт многослойных и профилированных элементов ARCHICAD со сложным представлением геометрии (например, наклонной).

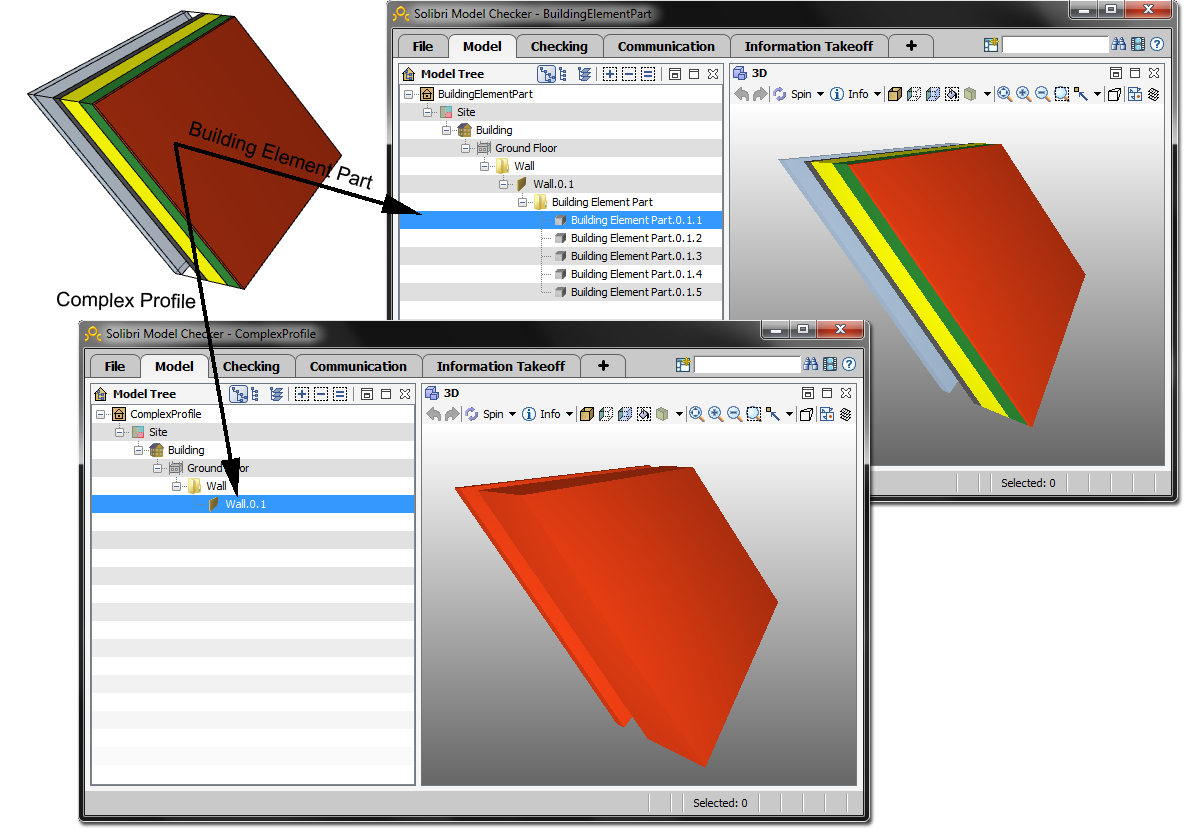

•Конструктивные Элементы: Создаются отдельные подэлементы, каждый из которых обладает собственной информацией о геометрии и о материале. Всем подэлементам назначаются IFC-материалы или профили на основе Строительных Материалов (Штриховок Сечения), используемых в ARCHICAD.
•Сложные профили: Сложная геометрия преобразуется в единый профилированный IFC-элемент, обладающий IFC-материалом. Программа-получатель не будет знать точный порядок различных компонентов/слоев.
Примечание: Этот вариант учитывает текущее состояние "Неполного Показа Конструкций" (меню Документ) в ARCHICAD, если экспортируются только отображаемые элементы. Например, если в экспортируемой модели применен "Показ Только Ядра", то вариант “Сложные профили” не будет действовать для наклонных многослойных стен, имеющих только один несущий слой, так как для них будет отображаться только этот слой.
Элементы в Операциях Твердотельного Моделирования

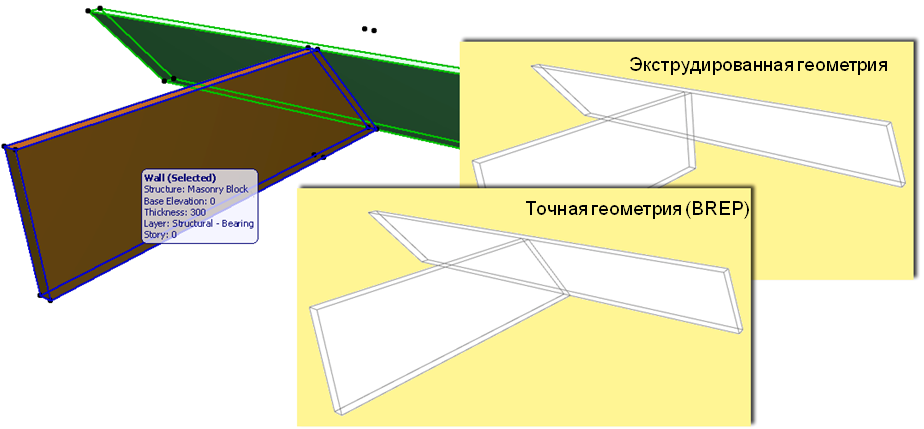

•Вытягивание/вращение: Этот метод позволяет сохранить значения параметров элементов (толщину, высоту, расположение лини привязки, ребра и т.п.). Конструкции слоев или многослойные материалы невозможно передать в полном объеме из-за некоторых ограничений стандарта IFC. Некоторые специальные сечения не сохраняются.
Этот вариант чаще всего применяется в приложениях статичного анализа, для которых важны параметры элементы, а специальные сечения (например, наклонные торцы перекрытий) не имеют значения.
•BREP: Этот вариант обеспечивает наиболее точную передачу геометрии элементов вместе со специальными сечениями и соединениями. Однако применение этот метода приводит к потере параметров, а BREP-элементы импортированных IFC-файлов становятся недоступны для редактирования. Данный метод лучше всего подходит для создания "опорных моделей".
•Вытягивания/вращения без соединений: Скорость экспорта повышается за счет того, что элементы экспортируются без приоритетных соединений. Данный вариант рекомендуется для программ конструктивного анализа, для которых достаточно информации о линиях/плоскостях привязки элементов, а детализированные пересечения не требуются.
•BREP: Точность передачи геометрии повышается, так как элементы экспортируются вместе с соединениями.
Ниже показана разница между двумя способами экспорта:

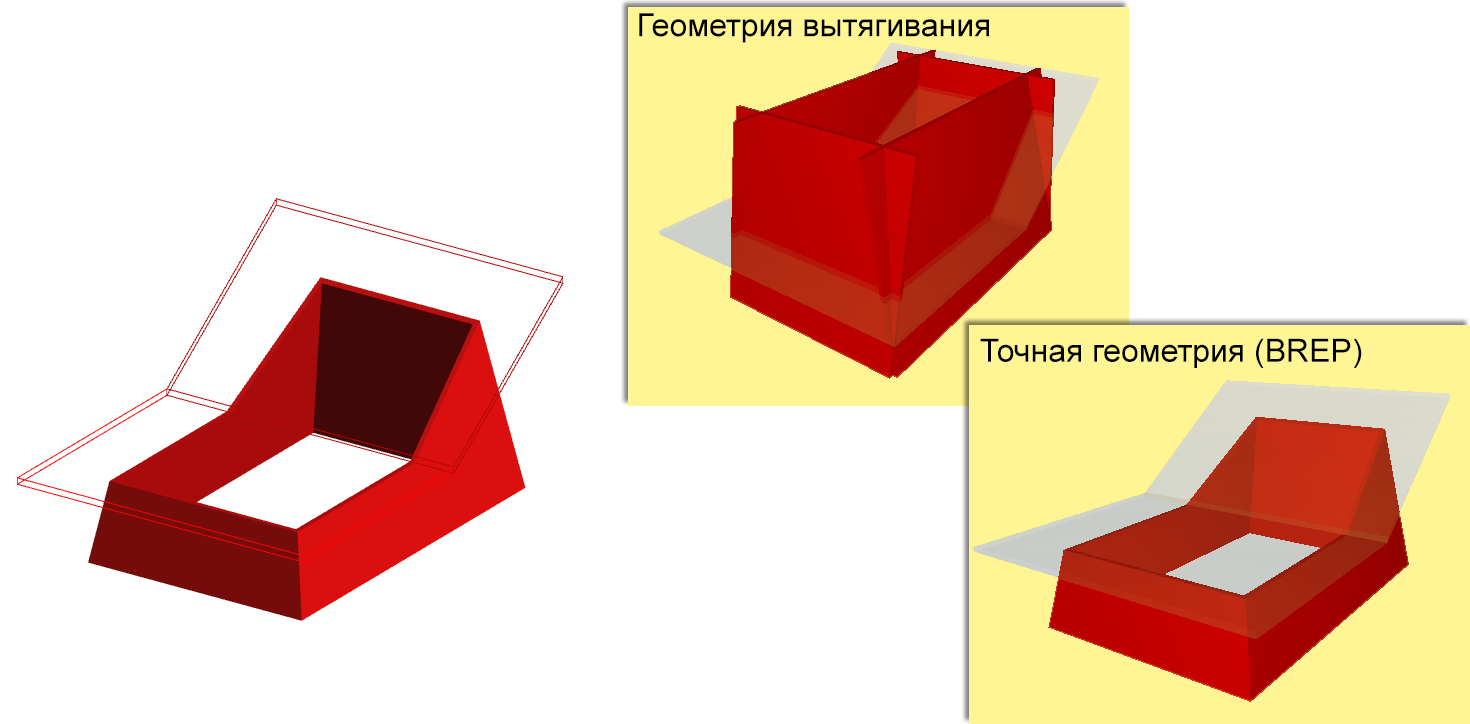

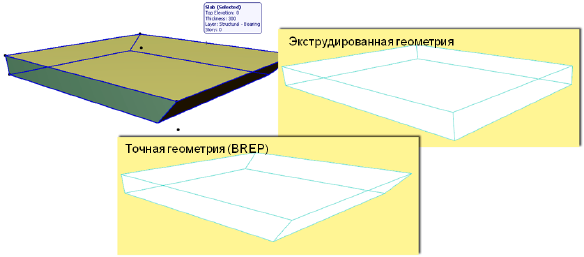

Перекрытия со скошенными торцами
•Вытягивание: Перекрытия экспортируются с вертикальными торцами (даже если их исходная геометрия содержит наклонные торцы).
•BREP: Перекрытия экспортируются в точном соответствии с первоначальной формой и наклоном торцов.
Использовать наследуемые геометрические методы как в Coordination View 1.0:
•Выберите этот вариант для создания собственного специального Определения Модельного Вида, основанного на геометрических вариантах Coordination View версии 1.0.
Выберите вариант представления Геометрии Местности ARCHICAD, экспортируемой в IFC.
В качестве Геометрии Местности экспортируются элементы ARCHICAD, относящиеся к IFC-типу “IfcSite”. (См. Сопоставление Типов для IFC-экспорта.)
Примечание: Если вы применили сопоставление по Типам Элементов, а не по Классам, то следует сохранить Объект с Подтипом “IFC Site”.
Выберите один из перечисленных ниже вариантов сохранения геометрии с учетом возможностей приложения, для которого вы экспортируете модель:

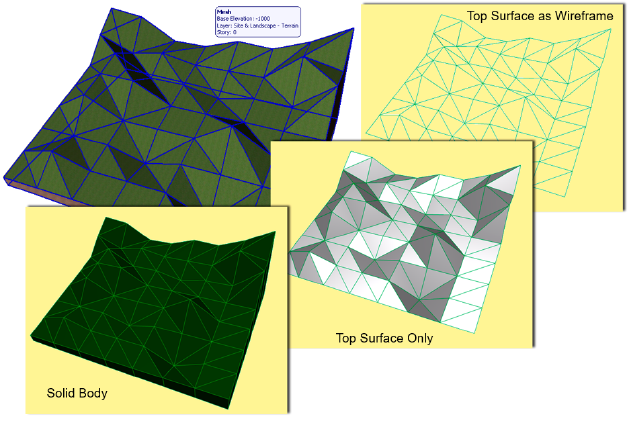

•Твердое Тело: Геометрическое представление в виде твердых тел, ограниченных наружными поверхностями. Все поверхности являются плоскими, а все ребра представляют собой прямые линии.
•Только верхняя поверхность: Геометрическое представление только в виде верхней поверхности.
•Верхняя поверхность в виде каркаса: Геометрическое представление в виде контуров и вершин.
Примечание: В ARCHICAD можно импортировать все три типа представления Геометрии IFC-местности.
Экспорт конструктивных проемов и отверстий в виде отдельных элементов
В этом параметре под “Проемами” понимаются отверстия, создаваемые Дверями, Окнами и Световыми Люками в родительских элементах, а также все отверстия в конструктивных элементах (Балках, Перекрытиях, Крышах и т.д.).
Примечание: Отверстия, созданные в результате Операций Твердотельного Моделирования, не учитываются.
В IFC эти экспортированные отверстия остаются связаны со своими родительскими элементами (например, Стенами) и с Дверями/Окнами/Световыми Люками (если эти заполнения проемов существуют).
Выберите один из следующих вариантов экспорта.
•Всегда: Проемы и отверстия всегда будут экспортироваться в виде отдельных элементов, независимо от того, как экспортируются их родительские элементы (Стены и т.п.).
–Например: В стене присутствует окно, экспортируемое в IFC с использованием этого варианта. Полученный IFC-файл будет содержать три элемента: стену, окно и оконный проем (отверстие). Их взаимосвязь не будет изменена. Экспортированный проем/отверстие будет невидимым элементом, но он будет отображаться в иерархии IFC-файла.
•Только для элементов геометрии вытягивания/вращения: В виде отдельных элементов будут экспортироваться только проемы элементов, экспортируемых в качестве геометрии вытягивания/вращения. Элементы, экспортируемые в виде BREP-геометрии, всегда будут экспортироваться без отверстий. В этом случае их отверстия не включаются в сохраняемый файл как отдельные элементы.
–Например: В стене присутствует окно, экспортируемое в IFC с использованием этого варианта. Стена сохраняется в виде BREP-геометрии (в соответствии с настройками Преобразования Геометрии) . Следовательно, параметр “проемы в виде отдельных элементов” не применяется. Полученный IFC-файл будет содержать два элемента: стену и окно, не связанные друг с другом.
Сопоставить Расположение IFC-местности с:
Настройте расположение IFC-местности (ее системы координат), если в проекте ARCHICAD присутствует Точка Съемки. См. также Использование Точки Съемки в ARCHICAD ниже.

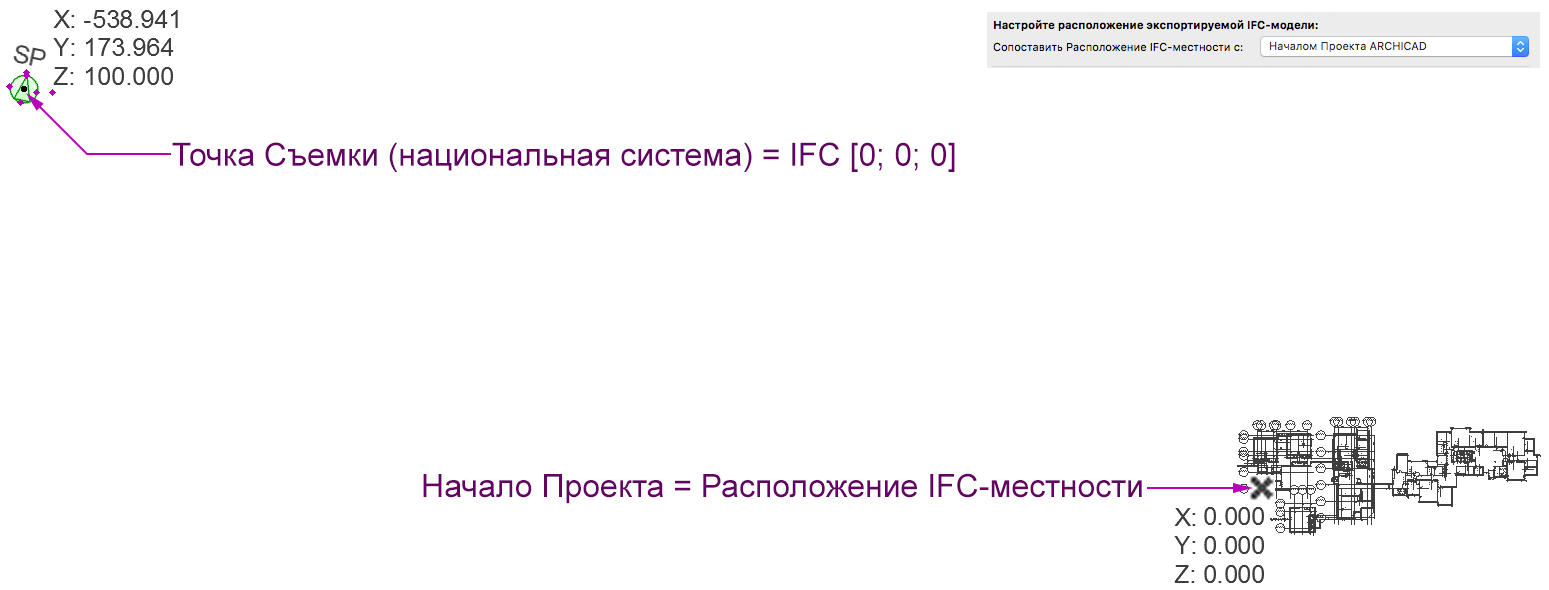

•Начало Проекта ARCHICAD: Расположите IFC-местность в Начале Проекта, если вы работаете близко к Началу Проекта ARCHICAD, но хотите задать координаты модели с привязкой к национальной системе (при помощи Точки Съемки). Таким образом смещение сохраняется в IFC-файле не как часть координат элементов, а как общее значение. См. приведенную ниже иллюстрацию:

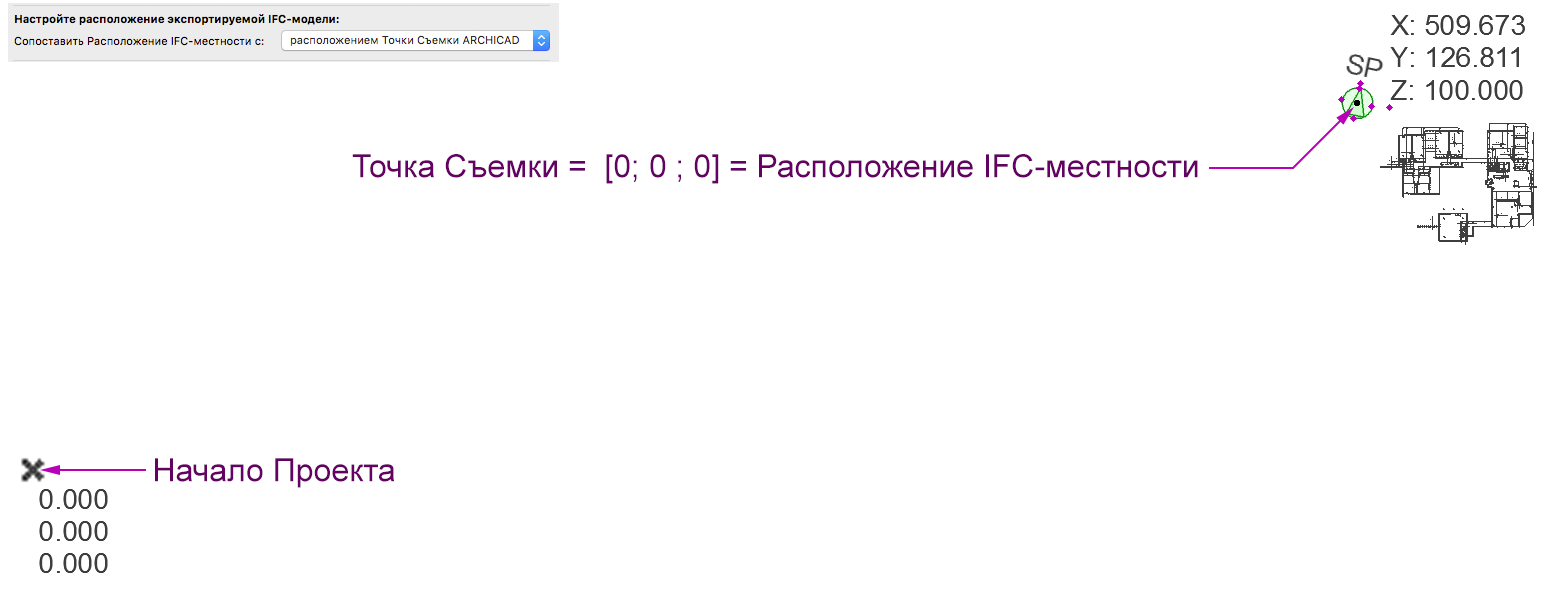

•Расположение Точки Съемки ARCHICAD: Расположение IFC-местности в Точке Съемки. Используйте этот вариант, если модель располагается на значительном расстоянии от Начала Координат Проекта ARCHICAD, и вы не хотите, чтобы в IFC-файле присутствовало большое смещение (как правило, используется для внешних моделей). См. приведенную ниже иллюстрацию:
Примечания:
–Если в проекте ARCHICAD отсутствует Точка Съемки, то начало глобальной системы координат IFC-модели и Расположение IFC-местности будет располагаться в Начале Координат Проекта ARCHICAD.
–Если в проекте ARCHICAD присутствует несколько объектов Точек Съемки (рекомендуется использовать только один элемент), то использоваться будет только первая размещенная Точка Съемки. В этом случае отображается соответствующее предупреждение.
–Точка Привязки учитывается независимо от статуса своего отображения в экспортируемом виде (даже если этот объект находится на скрытом слое)!
Использование Точки Съемки в ARCHICAD
В ARCHICAD присутствует объект Точки Съемки, который может использоваться в качестве общей точки привязки при координации моделей, созданных в разных программах. В некоторых странах использование общей точки привязки является обязательным требованием.
Расположение и поворот Точки Съемки определяет положение глобальной системы координат (X=0, Y=0, Z=0) IFC-модели. При настройке расположения этой точки в ARCHICAD рекомендуется учитывать Истинное направление на Север (используйте параметр “Согласно Северу Проекта”). В процессе IFC-экспорта этот параметр определяет направление оси Y глобальной системы координат.
Примечания:
–В ARCHICAD Направление Севера настраивается при помощи команды Параметры > Рабочая Среда Проекта > Расположение Объекта Проектирования.
–Точка Съемки всегда создается при Открытии IFC-файла. При Объединении модель импортируется в соответствии с расположением Точки Съемки в основном файле.
Для получения дополнительной информации о Точке Съемки см. статью в Центре Поддержки: http://helpcenter.graphisoft.ru/?p=32652/.
Сопоставление IFC-данных Расположения в ARCHICAD и Revit
|
IFC |
ARCHICAD 20 и выше |
Revit |
|
Началом Глобальных Координат IFC |
Точка Съемки |
Точка Съемки |
|
Расположение определения IfcSite |
Начало Проекта |
Базовая Точка Проекта |
Экспорт Иерархических Элементов ARCHICAD в IFC
Выберите способы импорта Навесных Стен, Лестниц и Ограждений в IFC:
•Преобразовать в единый элемент: Иерархические элементы экспортируются в виде единых IFC-определений, содержащих геометрию всех подэлементов. В этом случае взаимосвязь всех иерархических подэлементов (например, Лестниц и их отдельных компонентов) теряется.
•Сохранить иерархию: Сохраняется исходная иерархия и взаимосвязь всех подэлементов.
См. также Экспорт Иерархических Элементов ARCHICAD в виде IFC-контейнеров.
