Каждый IFC-транслятор для Экспорта содержит настройки фильтрации экспортируемых элементов.
Однако вы можете выполнить более точную настройку фильтрации элементов в процессе экспорта.

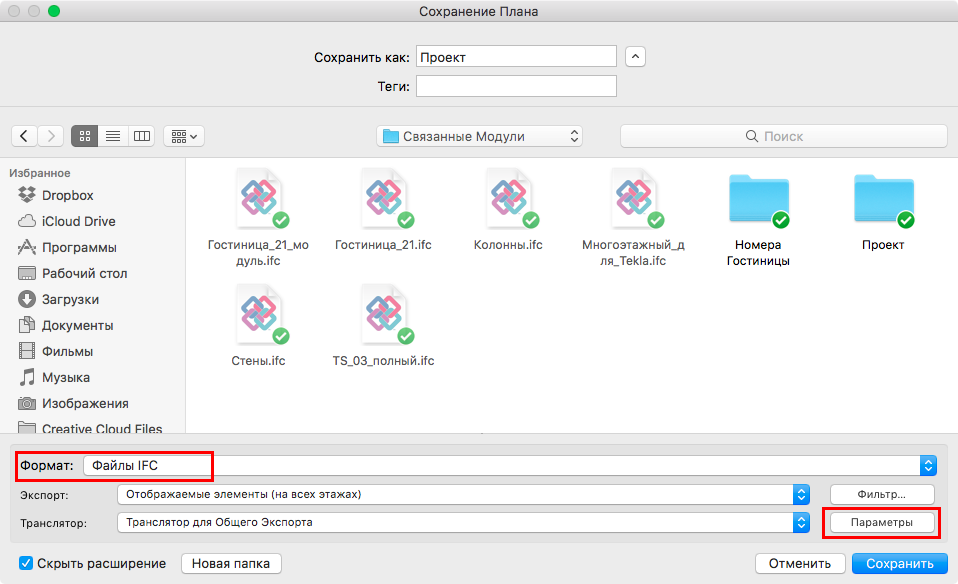

Параметры Сохранения IFC: Элементы для экспорта
1.Воспользуйтесь командой Файл > Сохранить как
2.Выберите формат Файлов IFC.
3.В поле Экспорта выберите вариант:
•Только выбранные элементы (этот вариант становится доступен только если в текущем виде присутствуют выбранные элементы).
•Отображаемые элементы на всех этажах или только на текущем этаже. Отображение элементов определяется различными настройками (Параметрами Слоев, Неполным Показом Конструкций и т.д.).
•Весь проект - независимо от выбора или отображения элементов.
Примечания:
–Чтобы экспортировать чертежные 2D-элементы, элементы аннотации или элементы Осей, недостаточно, чтобы они отвечали критериям фильтрации, приведенным выше (например, экспорт выбранных или отображаемых элементов). Следует также активировать их импорт в параметрах используемого транслятора. ((См. Выбор 2D-элементов для Экспорта.)
–В Издателе всегда используется режим "отображаемых элементов", независимо от настроек Фильтрации Модели применяемого IFC-транслятора для Экспорта.
Параметры Сохранения IFC: Фильтрация Модели
В диалоге Сохранения нажмите кнопку Фильтр, чтобы открыть этот диалог.
Открывшийся диалог позволяет дополнительно ограничить набор экспортируемых элементов.
Группировка списка элементов по
Для упрощения фильтрации элементы группируются по:
•Типам Элементов IFC
•Этажам: список элементов упорядочивается по этажам, на которых они расположены.
•Слоям: список упорядочивается по слоям, назначенным IFC-элементам.
•Владельцам Элементов: Типы IFC-элементов и сами элементы упорядочиваются по владельцам (создателям). При экспорте все элементы рассматриваются как принадлежащие одному владельцу.
См. также Примечание о Владельцах Элементов.
Дополнительная Фильтрация Элементов
При необходимости элементы можно дополнительно отфильтровать по Домену IFC или по Конструктивной Функции.
