Это диалоговое окно открывается по команде Конструирование > Система сетки.

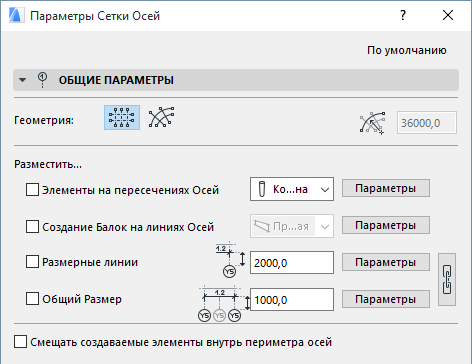

Панель Общие параметры системы сетки
Геометрия: Выберите между ортогональной и радиальной системами сеток. При выборе криволинейной сетки введите значение радиуса самой внешней линии сетки.
Разместить. Отметьте любой из следующих четырех маркеров для размещения дополнительных элементов в точках пересечения линий сетки:
•Элементы в пересечениях линий сетки. Отметьте этот маркер для размещения элементов в точках пересечения линий сетки. Выберите из всплывающего меню тип элемента (колонна или объект) и затем нажмите кнопку Параметры для открытия диалогового окна установки параметров выбранного типа элемента.
•Балки по умолчанию на линиях сетки. Отметьте этот маркер, чтобы разместить элементы балки вдоль линий сетки. Затем нажмите кнопку Параметры для открытия диалогового окна установки параметров балки.
Примечание: При размещении радиальной сетки осей, есть возможность автоматического создания криволинейных или прямолинейных балок по осям сетки.
•Размерные линии. Отметьте этот маркер для размещения размерных линий между каждой линией сетки. Введите значение смещения между размерной линией и первой пересекающей линией сетки. Затем нажмите кнопку Параметры для открытия диалогового окна установки параметров линейного размера.
•Общий размер. Отметьте этот маркер для размещения размерных линий между двух сторона линий сетки. Введите значение смещения между размерной линией и первой пересекающей линией сетки. Затем нажмите кнопку Параметры для открытия диалогового окна установки параметров линейного размера.
Нажмите на пиктограмму цепочки, чтобы размерные линии и общий размер имели идентичные параметры.
Колонна и/или балка в пределах периметра сетки. Отметьте этот маркер для смещения колонн и балок таким образом, чтобы они располагались внутри периметра системы сетки.
Панель Элементы сетки системы сетки
Параметры элемента сетки. Нажмите эту кнопку для открытия одноименного диалогового окна для установки свойств всех элементов сетки данной системы сетки. (Все элементы сетки выглядят одинаково.)
Продление. Укажите здесь величину продления элементов сетки за пределы последней пересекающей линии сетки
Привязка. Щелкните в одной из четырех точек для определения точки привязки, относительно которой будет производиться размещение системы сетки.
Маркеры. Отметьте любой их четырех маркеров для указания размещения маркеров. (Если при размещении системы сетки Вы ее поворачиваете, то эти маркеры также будут поворачиваться.)
Автоматически смещать маркеры сетки, если они накладываются. Отметьте этот маркер, чтобы производить автоматическое смещение маркеров сетки в сторону во избежание их наложения.

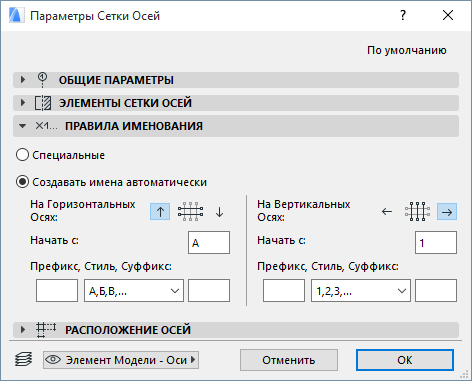

Панель Правила именования системы сетки
Используйте эту панель для определения логики именования линий сетки системы сетки. Вы можете определить отдельные стили именования для двух направлений сетки.
•Для криволинейной системы сетки: круговые линии сетки и радиальные линии сетки.
Отметим, что выбор правил именования “горизонтальных” и “вертикальных” линий сетки, а также определения направлений “вверх” и “ вниз” производятся относительно ортогонального расположения системы сетки (при повороте системы сетки в момент ее размещения приписываемые имена также поворачиваются.)
Специальные: Выберите этот вариант для указания имен вручную для любого элемента сетки, используя поля панели Расположение сетки. Если Вы выберите вариант Специальные, то в панели Расположение сетки становятся редактируемыми поля имен линий сетки.
Создавать имена автоматически. Выберите этот вариант, чтобы имена линий сетки формировались автоматически.
Направление возрастания. Выберите одно из двух направления (щелкните стрелку вверх или вниз) для указания в каком направлении будут располагаться автоматически формируемые имена.
•Начать с. Здесь показывается начальное значение имени элемента сетки.
•Префикс. Эти статичный текст, приводимый перед автоматически формируемым именем элемента сетки.
•Суффикс. Постоянный текст, располагающийся в конце каждого автоматически создаваемого имени.
•Стиль. Выберите стиль автоматического формирования имен элемента сетки: Вы можете указать числа (1,2,3,...), буквы (A,B,C,... или a,b,c,... ) или римские числа (I,II,III,IV,...)

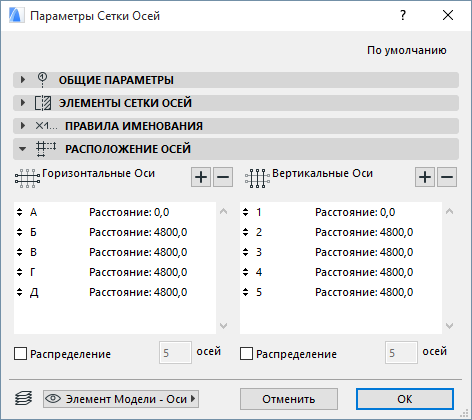

Панель Расположение сетки системы сетки
Используйте эту панель для определения количества горизонтальных и вертикальных линий сетки и их расположение.
(Для криволинейной системы сетки: круговые и радиальные линии сетки.)
Отметим, что параметры “горизонтальных” и “вертикальных” линий сетки задаются относительно ортогонального расположения системы сетки (при повороте системы сетки в момент ее размещения приписываемые характеристики сохраняются.)
Добавление линии сетки. Щелкните на знаке плюс для добавления линии стеки.
Удаление линии сетки. Щелкните на знаке минус для удаления линии стеки.
Установка расстояния. Щелкните в поле Расстояние для любой из линий сетки, чтобы определить расстояние до предыдущей линии сетки. Расстояние первой линии сетки всегда равно нулю.
С распределением. Если Вы не знаете расстояние между линиями сетки, отметьте маркер С распределением для одного или обоих направлений линий сетки. В этом случае при размещении системы сетки Вы указываете начальную и конечную точку системы сетки в заданном направлении, а линии сетки будут размещены на одинаковом расстоянии друг от друга.
