Для получения информации об общих параметрах всех инструментов, присутствующих в Панели Инструментов, см Работа в Диалоговых Окнах Инструментов.
Для получения общей информации о создании и редактировании Морфов см. Морфы.
Диалоговое окно Параметры Морфа по Умолчанию позволяет настраивать параметры создаваемых Морфов.
Настройки, доступные в диалоге Параметров Выбранного Морфа, зависят от выбора:
•всего Морфа
•одного или нескольких его подэлементов (граней и/или ребер)
•набора элементов и подэлементов.
См. также Выбор Морфа.
В диалоговом окне отображаются параметры последней выбранной грани или ребра, но изменения этих параметров применяются для всех выбранных граней и/или ребер.
Параметры Выбранного Морфа: Элемент Морфа
При выборе всего элемента Морфа в диалоге Параметров Выбранного Морфа становятся доступны все элементы управления:
Исключение: Наложение Текстуры (Кубическое или Плоскостное) может быть применено только для выбранных граней. Для элементов Морфов всегда используется Кубическое Наложение Текстуры.

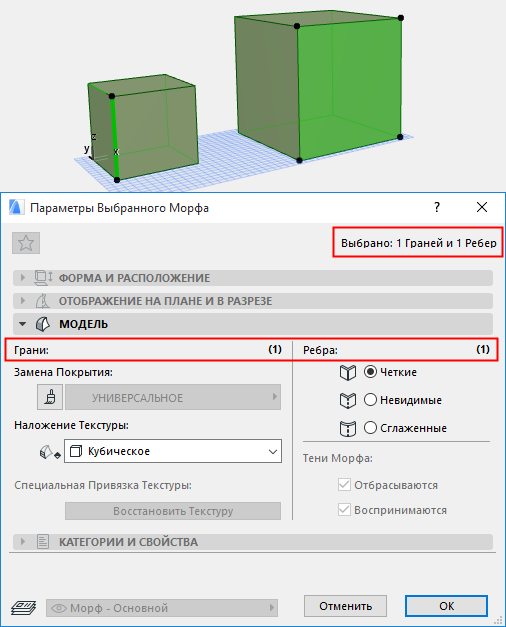

Параметры Выбранного Морфа: Грани и/или Ребра
Режим выбора Подэлементов позволяет добавлять в выборку отдельные ребра и грани элементов Морфов.
В этом вы можете изменить только параметры Замены Покрытий и Наложения Текстуры (если выбрана хотя бы одна грань) и Тип Ребра (если выбрано хотя бы одно ребро).
Все остальные настройки становятся недоступны, так как они применяются только для элементов Морфов, а не для выбранных подэлементов.
В диалоговом окне отображаются параметры последней выбранной грани или ребра, но изменения этих параметров применяются для всех выбранных граней и/или ребер.
Количество редактируемых граней и редактируемых ребер указывается в панели Модель и в Информационном Табло.

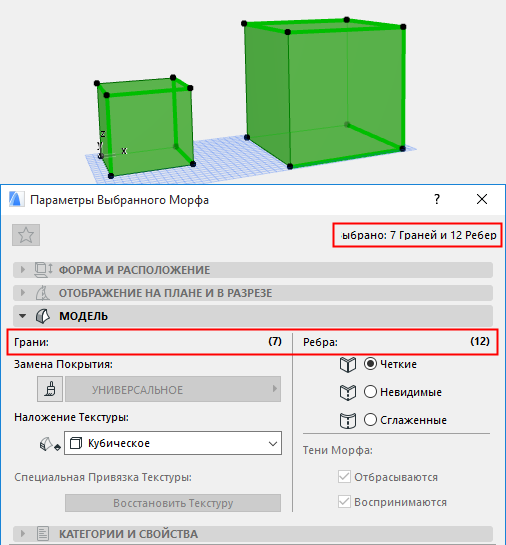

Параметры Выбранного Морфа: Элемент Морфа и Грани и/или Ребра
При одновременном добавлении в выборку элемента Морфа и граней и/или ребер можно редактировать только выбранные подэлементы: все подэлементы выбранного морфа и отдельно выбранные подэлементы.
В этом случае также можно изменять настройки только Покрытия Граней, Наложения Текстуры и Типа Ребер. Общее количество редактируемых подэлементов указывается в панели Модель и в Информационном Табло.
Параметры Морфа: Панель Форма и Расположение
Примечание: Эта панель доступна в диалоге Параметров Морфа по Умолчанию и в диалоге Параметров Выбранного элемента Морфа (добавление в выборку подэлементов Морфа приводит к деактивации данной панели).
Смещение Основания относительно Собственного Этажа: Введите значение отметки основания Морфа относительно Собственного Этажа.
Эта точка, всегда находящаяся в основании Морфа, помечается узловой точкой.
Этаж
Выберите один из следующих возможных вариантов Собственного Этажа:
•Текущий: Собственным Этажом Морфа является Текущий Этаж.
•Выбор Этажа: Выберите из этого списка Этаж, к которому следует привязать Морф. Воспользуйтесь командой Выбрать Этаж, чтобы открыть полный список всех Этажей проекта.
Нижняя точка Морфа физически привязывается к его Собственному Этажу. При последующем изменении расположения Собственного Этажа (например, изменении уровня пола), расположение Морфа также будет изменено.
Отметка Основания [относительно Уровня Привязки]: Задайте отметку нижней точки Морфа относительно Уровня Привязки (по умолчанию это Проектный Нуль). Нажав кнопку с изображением стрелки, можно выбрать один из доступных Уровней Привязки.
Примечание: Уровни Привязки настраиваются при помощи команды меню Параметры > Рабочая Среда Проекта > Уровни Привязки.
Примечание: Отметка Основания определяет текущую отметку нижней точки Морфа. Следовательно, данное значение является только инструментом расчета, а не привязки. Изменение расположения Уровня Привязки не влияет на расположение Морфа.

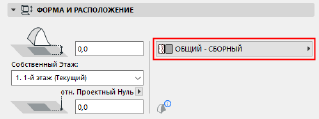

Строительный Материал: Выберите из списка этого Строительный Материал Морфа.
Параметры Морфа: Панель Отображение на Плане и в Разрезе
Показ на Плане Этажа
Примечание: Эта панель доступна в диалоге Параметров Морфа по Умолчанию и в диалоге Параметров Выбранного элемента Морфа (добавление в выборку подэлементов Морфа приводит к деактивации данной панели).
Показ на Этажах: Выберите этажи, на которых должен отображаться Морф.
•Только Собственный Этаж: Морф будет виден и его можно будет редактировать только на его Собственном Этаже.
•Собственный и Этажом Выше и/или Собственный и Этажом Ниже
•На всех Этажах: Контур всего морфа будет отображаться (с использованием реквизитов видимого контура и проекции) на всех этажах проекта.
•Все Релевантные Этажи: Морф будет виден и его можно будет редактировать на всех этажах, которые он пересекает.
•Специальное: Выберите этот вариант, чтобы Морф отображался только на определенных этажах. В открывшемся диалоге Показ на Этажах - Специальные Параметры настройте отображение линий и штриховок на различных этажах.
Для получения дополнительной информации, см. Показать на Этажах.
Показ на Плане Этажа: Выберите вариант показа Морфа на Плане Этажа.
•Сечение и Низ: Отображается сечение и видимый контур (нижняя часть) Морфа.
•Сечение и Верх: Отображается сечение (на уровне Плоскости Сечения Плана Этажа) и проекция (часть, расположенная выше Плоскости Сечения Плана Этажа).
•Только Сечение: Отображается только сечение (на уровне Плоскости Сечения Плана Этажа) Морфа.
Можно также выбрать один из двух абстрактных вариантов отображения:
•Только Контур: Отображается весь контур элемента с использованием реквизитов линий контура. Тип линии зависит от расположения Морфа относительно Плоскости Сечения Плана Этажа:
-Морф, полностью расположенный ниже Плоскости Сечения, отображается с использованием реквизитов линий видимого контура.
-Морф, полностью расположенный выше Плоскости Сечения, отображается с использование реквизитов линий проекции.
-Морф, пересекаемый Плоскостью Сечения, отображается с использованием реквизитов линий проекций и видимого контура.
•Весь Верх: Отображается весь контур Морфа с использованием реквизитов линий проекции.
Показ Проекции: Это выпадающее меню содержит три варианта (доступные только при выборе для параметра Показа на Плане Этажа значения "Сечение и Низ").
•Согласно Диапазону Плана Этажа: Морф отображается только в определенном диапазоне этажей (текущий этаж, плюс заданное количество этажей выше и ниже).
Диапазон этажей, учитываемый при выборе этого варианта, настраивается в диалоге Параметров Плоскости Сечения Плана Этажа.
•Согласно Абсолютному Диапазону: Задается фиксированный нижний предел (по умолчанию это Проектный Нуль) и отображаются все части Морфа, расположенные выше этого предела.
Выбрав этот вариант, откройте диалог Параметров Плоскости Сечения Плана Этажа и настройте значение Абсолютного Предела Отображения.
•Весь Элемент: Морф будет отображаться на всех релевантных этажах.
Для получения подробной информации см. Диалоговое окно Плоскость сечения плана этажа.
Поверхности Сечения: Настраиваемые здесь реквизиты будут использоваться для поверхностей сечения как в Разрезе, так и на Плане Этажа.
•Настройте тип и перо линии сечения
•При необходимости замените перья переднего плана/фона штриховки элемента (определяемые по умолчанию Строительным Материалом). Чтобы сделать это, выберите Передний План, Фон или оба эти реквизита в выпадающем меню Заменить перья штриховки сечения для получения доступа с соответствующим элементам управления.
Контуры:
•Показ Линии Контура: Линия контура Морфа отображается в окне Плана Этажа/Разреза/3D-документа даже при использовании сглаженных или невидимых ребер.
Следующие параметры используются для настройки типов линий и перьев контуров элементов, расположенных выше (Проекции) и/или ниже (Контура) относительно Плоскости Сечения Плана Этажа.
•Линии Проекции будут показываться в том случае, если для показа на Плане Этажа выбран вариант “Сечение и Верх” или “Весь Верх”.
•Линии Контура будут показываться в том случае, если для показа на Плане Этажа выбран вариант “Сечение и Низ” или “Только Контур”.
Штриховка Поверхностей: Активируйте этот маркер для отображения штриховки поверхностей Морфа с использованием реквизитов, настраиваемых в данном разделе.
•Выберите из выпадающего списка образец штриховки.
Примечание: В данном случае можно использовать только Штриховку Поверхностей (Категория Штриховки настраивается при помощи команды меню Параметры > Реквизиты Элементов > Образцы Штриховки).

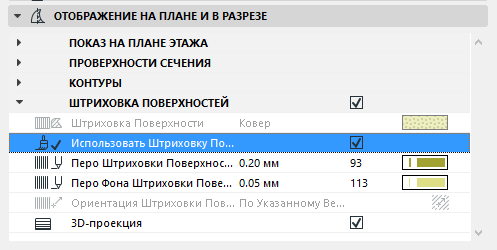

•Использовать Штриховку Покрытия: Активируйте этот маркер, чтобы использовать штриховку верхней поверхности элемента (векторную 3D-штриховку), настроенную для Строительного Материала или (если включена замена) назначенную при помощи замены верхнего покрытия
•Выберите перья для образца штриховки поверхности и для его фона.
Ориентация Штриховки Поверхностей: Этот элемент управления определяет ориентацию образца штриховки. Выберите из выпадающего списка способ ориентации штриховки.
•От Начала Проектных Координат: Начало штриховки совпадает с Началом Координат Проекта. Вектор направления штриховки не отображается.
•По Указанному Вектору: При выборе этого варианта отображается вектор направления штриховки. Перемещая и изменяя направление вектора штриховки, вы можете настраивать ее направление и расположение начала. Для перемещения вектора нажмите в Локальной Панели кнопку Перемещения Подэлемента.
Примечание: Векторы штриховки отображаются только при активации команды меню Вид > Параметры Вывода на Экран > Векторы Штриховки. Обратите внимание, что расположенный ниже маркер 3D-проекция должен быть деактивирован.
•Деформируемая. Выбор этого варианта позволяет деформировать штриховку поверхности, имитируя криволинейные или наклонные поверхности на Плане Этажа.
Для получения дополнительной информации см. Варианты Ориентации Штриховки.
•3D-проекция: При активации этого маркера Штриховка Поверхности определяется на основе 3D-проекции. Этот маркер деактивирует параметр "Ориентация Штриховки Поверхностей", расположенный выше.
Параметры Морфа: Панель Модель
Эта панель управляет 3D-отображением Морфа.
Примечание: При выборе одного или нескольких подэлементов Морфа становятся доступны только настройки Покрытия Грани, Наложения Текстуры и Типа Ребер.
Вы можете применить специальные параметры для одной или нескольких граней/ребер Морфа, воспользовавшись командами Специальные Параметры Грани или Специальные Параметры Ребра, находящимися в Локальной Панели.
См. Преобразование Морфов: Специальные Параметры Грани.
Замена Покрытий: Нажмите кнопку переключателя для замены покрытия всех граней элемента, определяемого его Строительным Материалом.
Примечание: Если покрытие, примененное в результате замены, обладает векторной штриховкой, то вы можете использовать ее в качестве штриховки поверхности Морфа (для этого следует активировать маркер “Использовать Штриховку Покрытия” в панели План Этажа и Разрез диалога Параметров Морфа). Более того, если штриховка поверхности имеет специальное начало (По Указанному Вектору), то 3D-модель также будет отражать эту ориентацию.
Применение специальных настроек для одной или нескольких поверхностей Морфа (в диалогах Специальные Параметры Грани или Специальные Параметры Ребра) приводит к появлению в диалоге Параметров Морфа желтого значка, указывающего на то, что параметры граней/ребер не соответствует общим настройкам.
См. Специальное Покрытие Морфа: Обратная Связь в Диалоге Параметров Морфа, и Изменение Типа Ребра.
•Наложение Текстуры: Наложение Текстуры (Кубическое или Плоскостное) может быть применено только для выбранных граней Морфа. Для элементов Морфов всегда используется Кубическое Наложение Текстуры, которое нельзя изменить.
•Ребра: Выберите вариант отображения всех Ребер Морфа.
•Тени Морфа: Активируйте один или оба маркера, управляющие отбрасыванием теней от Морфа и/или созданием на поверхностях Морфа теней от других элементов. Действие этих маркеров учитывается в 3D-окне и при визуализации.
Замена Покрытий При Помощи Панели Окраски Покрытий.
Преобразование Морфов: Специальные Параметры Грани
Тип Ребра Морфа: Четкое, Невидимое, Сглаженное
Наложение и Ориентация Текстуры Морфа
Панель Классификация и Свойства Морфа
Примечание: Эта панель доступна в диалоге Параметров Морфа по Умолчанию и в диалоге Параметров Выбранного элемента Морфа (добавление в выборку подэлементов Морфа приводит к деактивации данной панели).
