Для получения информации об общих параметрах всех инструментов, присутствующих в Панели Инструментов, см Работа в Диалоговых Окнах Инструментов.
Для получения общей информации см. Стены.

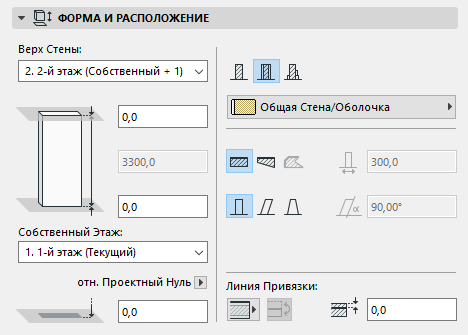

Панель стены Форма и расположение
По умолчанию равен
•Верх стены привязан к вышележащему этажу
•Собственным этажом является текущий этаж.
Для получения дополнительной информации, см. Собственный этаж.
Собственным называется этаж, к которому привязан низ Стены, но существует возможность смещения по вертикали нижней отметки в обоих направлениях.
Используйте управляющие элементы этой панели для изменения любого из этих значений, а также для определения геометрической формы и сложности элемента Стены.
Верх стены: Используйте эти элементы управления для установки либо привязки верха Стены относительно Собственного этажа (Собственный+1, Собственный+2, и т.д.), либо для создания стены фиксированной высоты (выберите “Не связан”).
В случае, если расположение и высота этажей в проекте будет изменена, все высоты связанных Стен будут откорректированы автоматически.

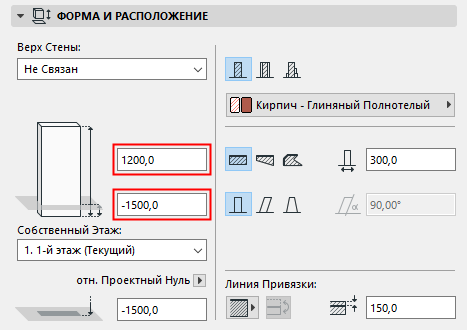

•Дополнительно можно указать смещение верха Стены относительно этажа, к которому он привязан (высота Стены изменится соответствующим образом). Это значение смещения может быть положительным, отрицательным или нулевым.
Поле ввода значения смещения не доступно, если Стена не имеет верхней привязки.
Высота стены. Укажите здесь общую высоту стены. (Для Стен с верхней привязкой это поле недоступно.)
•Значение высоты Стены зависит от смещения верха или низа, если таковое присутствует.
Этаж
Выберите один из следующих возможных вариантов Собственного Этажа:
•Текущий Этаж: Собственным этажом Стены будет считаться текущий этаж на момент ее размещения.
•Выберите этаж, к которому требуется привязать основание Стены. Воспользуйтесь командой Выбрать Этаж, чтобы открыть полный список всех этажей проекта, если они не отображаются в списке.
•Дополнительно можно указать смещение основания Стены относительно Собственного этажа. (Для Стен с верхней привязкой высота изменится соответствующим образом.)
Основание Стены (где располагается линия привязки Стены) физически связывается с Собственным этажом. В случае, если расположение Собственного этажа будет изменено (например, будет переопределена отметка пола), расположение Стены будет откорректировано автоматически (с соблюдением указанного смещения, если таковое имеется).
При удалении этажа, Стены, для которых он являлся Собственным, будут удалены, как и все прочие элементы, располагавшиеся на этом этаже.
Если Вы изменяете возвышение стены таким образом, что ее линия привязки перемещается на другой этаж, то имеется возможность изменить ее собственный этаж таким образом, чтобы он соответствовал новому месту расположения элемента:
См. Изменение Собственного Этажа Согласно Возвышению.
Для получения дополнительной информации, см. Собственный этаж.
Отметка Основания [относительно Уровня Привязки]: Вычисляет текущую отметку линии привязки Стены, как измеренную относительно Уровня привязки (по умолчанию этот Уровень привязки совпадает с Проектным нулем). Нажав кнопку с изображением стрелки, можно выбрать один из доступных Уровней Привязки.
Примечание: Уровни Привязки настраиваются при помощи команды меню Параметры > Рабочая Среда Проекта > Уровни Привязки.
Для получения общей информации см. Уровни Привязки.
Примечание: Отметка основания показывает текущее возвышение основания Стены. Следовательно, данное значение является только инструментом расчета, а не привязки. При изменении расположения Уровня привязки, расположение Стены не меняется.

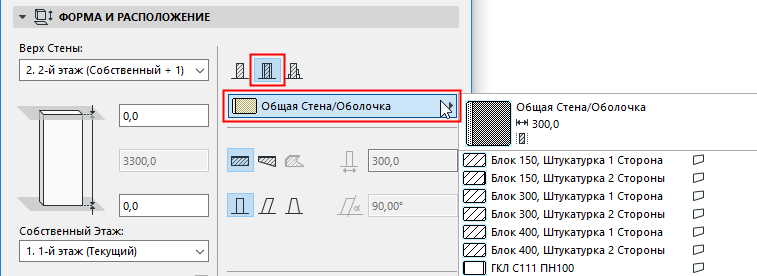

Нажмите на одну из этих кнопок для определения Стены как Основной, Многослойной, или Сложного профиля, и затем выберите реквизиты отражающие конструктивные параметры:

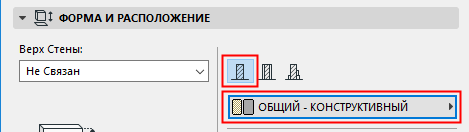

•Для Основной стены: воспользуйтесь выпадающим меню, чтобы выбрать Строительный материал.
•Для Многослойной стены: воспользуйтесь выпадающим меню, чтобы выбрать Многослойную конструкцию.
Примечание: В этом выпадающем меню показываются только Многослойные конструкции, имеющие соответствующий параметр "Использовать для Стен" . Многослойные конструкции определяются в диалоговом окне команды Параметры > Реквизиты элементов > Многослойные конструкции.

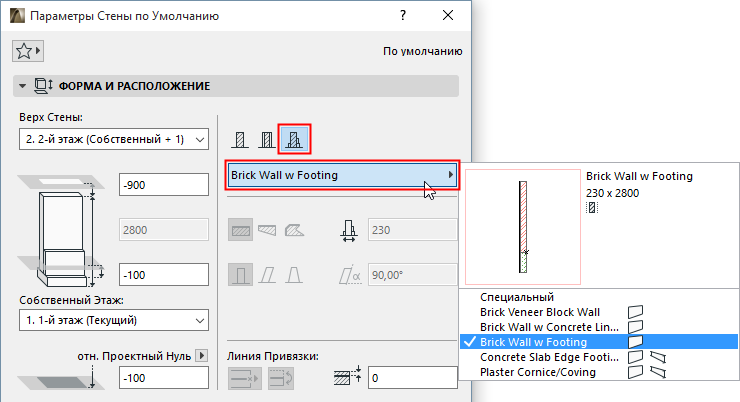

•Для стены Сложного профиля: воспользуйтесь выпадающим меню, чтобы выбрать ее Профиль.
Примечание: В этом выпадающем меню показываются только Профили, имеющие соответствующий параметр "Использовать для Стен". Профили, определяются в диалоговом окне команды Параметры > Реквизиты элементов > Менеджер профилей.
Геометрический Вариант
Нажмите одну из этих трех кнопок для построения прямолинейной, трапецеидальной или многоугольной стены.
•Эти параметры недоступны для стен Сложного профиля.
•Многоугольный вариант недоступен для многослойных Стен.
Укажите здесь значение толщины стены.
•При создании трапецеидальной Стены, активируются два поля для указания ее толщины: укажите в них толщину в концах стены.
•Толщина многослойной стены равна суммарной толщине всех ее слоев, установленных в диалоге команды Параметры > Реквизиты элементов > Многослойные конструкции. При создании многослойной Стены, значение ее толщины не может быть изменено в этом диалоговом окне.
•Толщина не применяется к многоугольной стене; это поле редактировать нельзя.
•Под толщиной наклонной Стены понимается толщина, измеренная перпендикулярно вектору наклона:
•Толщина наклонной с двух сторон стены определяется ее толщиной в основании.

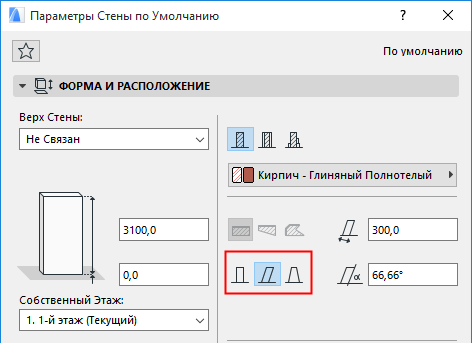

Пиктограммы сложности стены предоставляют выбор геометрической формы стены: Прямая, Наклонная или Наклонная с двух сторон. (Управляющие элементы сложности стены не доступны для трапецеидальных и многоугольных стен.)
•Для наклонной или наклонной с двух сторон стены укажите угол наклона в градусах.
Для получения дополнительной информации, см. Создание Наклонной или Наклонной с Двух Сторон Стены.
Углы Многоугольной Стены Могут Меняться
Этот маркер появляется только при выборе многоугольной стены. С его помощью управляется способ воспроизведения контуров стены в том случае, когда она стыкуется с обычной стеной.
Для получения дополнительной информации, см. Создание Многоугольной (Полигональной) Стены.

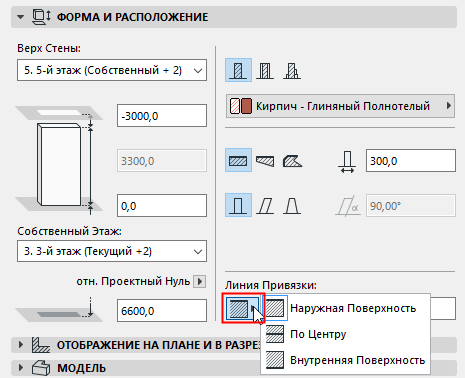

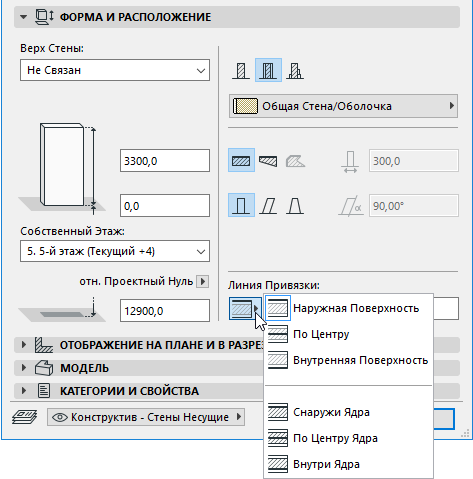

Щелкните на этом параметре для определения линии привязки Стены.
Примечание: Управление расположением линии привязки в диалоге Параметров Стены недоступно для Многоугольных Стен. (Линии привязки многоугольных Стен могут быть перемещены графически при помощи Локальной Панели.)

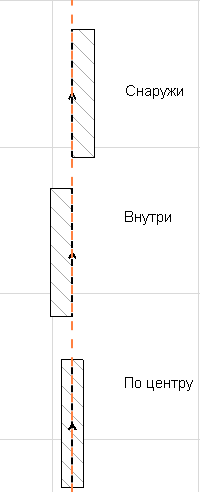

Существуют три варианта расположения линии привязки для Основной стены: По наружной поверхности, По центру, По внутренней поверхности.
По умолчанию линия привязки совпадает с наружной поверхностью.
Для многослойной Стены есть шесть вариантов расположения линии привязки: По наружной поверхности/По центру/По внутренней поверхности Стены, или По наружной поверхности/По центру/По внутренней поверхности Ядра стены.
Примечание: Если ядро у выбранной многослойной конструкции отсутствует, то переключатели расположения Линии Привязки становятся недоступны.
По умолчанию линия привязки совпадает с наружной поверхностью.
Для многослойных конструкций “наружным” считается верхний слой в диалоговом окне настройки Многослойных Конструкций.
Для Трапецеидальной стены существуют два варианта расположения линии привязки: Наружная Поверхность или (если в многослойной конструкции Стены присутствует ядро) Снаружи Ядра.
Смещение Линии Привязки: При расположении линии привязки “снаружи” или “внутри”, можно установить положительное значение смещения, чтобы сдвинуть линию привязки к центру Стены (или к центру Ядра). Отрицательное значение приводит к смещению линии привязки дальше от центра Стены (или центра Ядра). (Возможность смещения отсутствует при расположении линии привязки по центру Стены или Ядра.)
Для получения дополнительной информации, см. Линия Привязки Стены.
Панель стены Представление на плане и в разрезе
Показ на Плане Этажа
Показ на Этажах: Выберите этажи, на которых должна отображаться Навесная Стена.
•Все Релевантные Этажи: Многоэтажная стена будет видна и может редактироваться на всех этажах, которые она пересекает. Многоэтажные стены будут правильно стыковаться с другими элементами на всех этажах, на которых такая стена присутствует.
•Только Собственный Этаж: В этом случае стена показывается только на ее собственном этаже.
Для получения дополнительной информации, см. Собственный этаж.
Показ на плане этажа: Выберите параметр показа Стены на Плане этажа.
•Сечение и Низ: Показывается отсеченная часть 3D-модели стены и плюс ее не отсеченная (нижняя) часть.
•Сечение и Верх: Показывается отсеченная часть 3D-модели стены (то есть в плоскости сечения плана этажа) и плюс ее не отсеченная верхняя часть (то есть часть стены, расположенная выше и плоскости сечения плана этажа).
•Только Сечение: Отображается только сечение (на уровне Плоскости Сечения Плана Этажа) Морфа.
Можно также выбрать один из трех дополнительных вариантов отображения:
•Символическое сечение. Доступен только для простых прямолинейных стен. Этот вариант доступен, только если Показ на этажах принимает значение Только текущий/собственный этаж.
Вся проекция на плане этажа основной прямой стены показывается в виде сечения с использованием ее линий сечений и реквизитов Строительного материала независимо от расположения стены по вертикали. Параметры плоскости сечения плана этажа не влияют на показ таких стен.
•Только Контур: Приводится весь контур элемента с использованием реквизитов, приписанных для неусеченной части.
•Весь Верх: Приводится весь контур элемента с использованием реквизитов, приписанных для верхней части.
Показ проекции. Это выпадающее меню содержит три варианта (доступные только при выборе для параметра Показа на Плане Этажа значения "Сечение и Низ").
•Согласно диапазону плана этажа. Предполагает показ стены в диапазоне этажей (текущий этаж, плюс заданное количество этажей выше и ниже.)
Примечание: Если Вы выбрали этот вариант, то сможете установить требуемый диапазон в диалоге Параметры плоскости сечения плана этажа.
•Согласно абсолютному диапазону. Устанавливается фиксированный нижний предел (по умолчанию это проектный нуль) и показываются все части элемента выше этого предела.
Примечание: Выбрав этот вариант, откройте диалог Параметров Плоскости Сечения Плана Этажа и настройте значение Абсолютного Предела Отображения.
•Весь Элемент: Стена будет показываться на всех релевантных этажах.
Для получения подробной информации см. Диалоговое окно Плоскость сечения плана этажа.
Поверхности сечения. Настраиваемые здесь реквизиты будут использоваться для поверхностей сечения как в Разрезе, так и на Плане Этажа.
•Для Основной стены:
–Укажите тип и перо линии сечения
•Для основной, многослойной или профилированной стены:

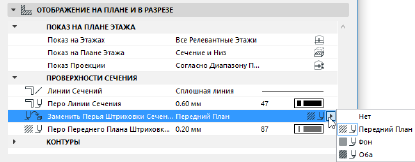

–При необходимости замените перья переднего плана/фона штриховки элемента (определяемые по умолчанию Строительным Материалом). Чтобы сделать это, выберите Передний план, Фон или оба эти реквизита в выпадающем меню Заменить перья штриховки сечения для получения доступа с соответствующим элементам управления.
Контуры: Используйте управляющие элементы этой группы для указания типов линий и цвета контуров тех частей элемента, которые располагаются выше и/или ниже Плоскости сечения плана этажа.
•Линии Проекции будут показываться в том случае, если для показа на Плане Этажа выбран вариант “Сечение и Верх” или “Весь Верх”.
•Линии Контура будут показываться в том случае, если для показа на Плане Этажа выбран вариант “Сечение и Низ” или “Только Контур”.
Линии конца стены. Это всплывающее меню предоставляет четыре варианта представления на плане этажа отдельно стоящей стены. Вы можете показать или спрятать одну или обе конечные линии стены. (Линии конца стены - это те части линии контура, которые располагаются перпендикулярно оси стены.)
Эта панель управляет 3D-отображением стены.

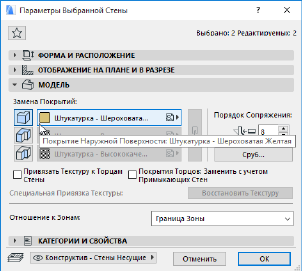

Замена Покрытий: Нажмите на одно или на все три выпадающие меню для замены назначенного элементу (при помощи его Строительного материала) покрытия. Можно заменять покрытия поверхностей Стены (наружной, внутренней) и/или торцов.
См. также Замена Покрытий При Помощи Панели Окраски Покрытий.
Для многослойной Стены “наружным” считается верхний слой в диалоговом окне настройки Многослойных конструкций.
Примечание: Для сложных Стен можно установить только покрытие торцов.
Для получения дополнительной информации покрытиях Профилированных элементов см. Менеджер Профилей.
Для получения информации о назначении покрытий Многоугольной стене см. Создание Многоугольной (Полигональной) Стены.
Для профилированных Стен можно заменить два покрытия: Вытянутых граней и торцов.
Примечание: Также можно назначить Специальное покрытие каждой грани профилированного элемента.
См. Настройка Специальных Покрытий или Линий для Ребер Профилей.
Нажмите на пиктограмму цепочки для назначения последнего выбранного покрытия всем поверхностям и торцам. При отключении пиктограммы цепочки, для всех поверхностей и торцов будут восстановлены назначенные Вами покрытия.
Примечание: Пиктограмма цепочки доступна в случае, если заменены все покрытия.
Для получения дополнительной информации, см. Покрытия.
Привязать Текстуру к Торцам Стены: Активируйте этот маркер, если вам требуется расположить начало координат текстуры в нижнем углу стены. Данная функция позволяет избежать фрагментации текстур на торцах отдельностоящих стен.

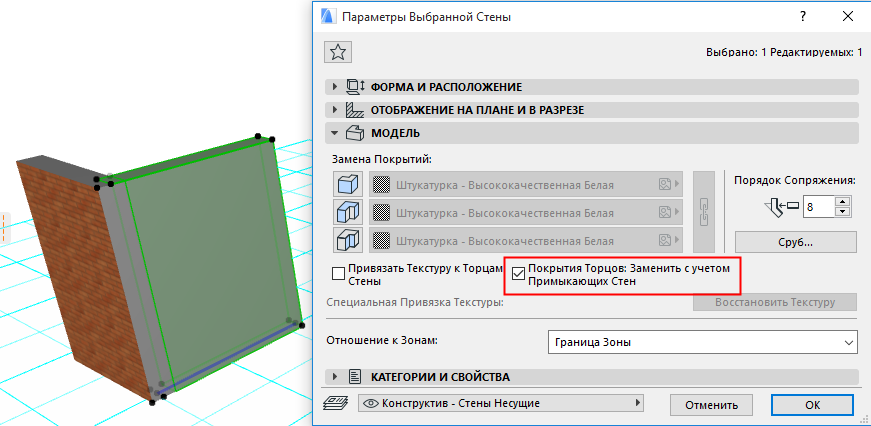

Покрытия Торцов: Заменить с учетом Примыкающих Стен: Отметьте этот маркер, если хотите, чтобы в качестве покрытий торцов выбранной Стены использовалось покрытие примыкающей Стены.
Примечание: Любые корректировки наложения покрытий будут корректно отображаться на поверхностях обеих стен.
Для получения дополнительной информации, см. Подрезка элементов под односкатную крышу.
Специальная Привязка Текстуры: Если это сообщение активно, то это свидетельствует о том, что текущей выбранной стене (уже размещенной в проекте) приписана специальная 3D-текстура.
•В этом случае становится доступна кнопка Восстановить текстуру. Щелчок на ней приводит к восстановлению начала текстуры выбранной стены.
Примечание: Текст Специальная Привязка Текстуры является визуальным индикатором привязки текстуры выбранной стены. Если он отображается серым цветом, то это означает, что специальная 3D-текстура пока не была назначена элементу.
Для получения дополнительной информации, см. Привязка 3D-текстуры.
Порядок сопряжения важен, если:
•Строительные материалы двух соединяемых Стены имеют одинаковый приоритет
•В соединении участвуют 3 и более Стены
Большее число, указанное в Порядке соединения устанавливает приоритет над меньшим.
При соединении 3 и более стен, соответствующее значение Порядка соединения каждой Стены определяет последовательность соединения каждой Пары стен.
Диалоговое окно Параметры сруба
Кнопка Сруб открывает диалоговое окно настройки параметров деревянных стен.
•Сруб Отметьте этот маркер для использования деревянных стен. Если маркер не отмечен, венцы показываться не будут.
Примечание: ARCHICAD вычисляет количество бревен на основании высоты стены и толщины бревен.
•Нижнее бревно в пол толщины. Если этот маркер отмечен, стена начинается с бревна в половину толщины.
•Форма венцов.
–Брус Используются венцы, состоящие из бруса.
–Отесанная на внутренний кант Используются бревна, имеющие скругление только с наружной стороны стены. Внутренняя поверхность стены будет гладкой.
–Отесанная на наружный кант Используются бревна, имеющие скругление только с внутренней стороны стены. Наружная поверхность стены будет гладкой.
–Бревенчатая
•Радиус бревен. выберите вариант измерения радиуса бревна: он может задаваться от оси или от центра противоположной стороны бревна.
•Покрытие горизонтальных граней:
–Как в параметрах стены: Отметьте этот маркер для применения покрытия Строительного материала к поверхностям стены Сруба.
–Использовать покрытие Наружной поверхности: Отметьте этот маркер для применения покрытия наружной поверхности стены к горизонтальным поверхностям стены Сруба.
–Использовать покрытие Внутренней поверхности: Отметьте этот маркер для применения покрытия внутренней поверхности стены к горизонтальным поверхностям стены Сруба..
Отношение к Зонам: Воспользуйтесь этим всплывающим меню для указания взаимосвязи между этой стеной и зонами. Всплывающее меню Отношение к зонам определяет, будет ли новая стена выступать в качестве границы зоны, будет ли ее площадь вычитываться из общей площади зоны или она не будет приниматься в расчет при произведении вычислений над зонами.
•Граница Зоны: Этот вариант указывает, что стена, расположенная внутри зоны, не будет включена в пространство зоны. Во всех случаях, включая наклонные и сложные стены, граница зоны проходит в основании стены. Многоэтажные элементы с режимом автоматического показа на этажах могут служить границами Зон на всех релевантных Этажах, а не только на Собственном.
•Уменьшает только площадь зоны. Это означает, что 2D-зона будет включать данную стену в качестве границы, однако пространство стены не включается в область зоны. (Однако объем зоны будет включать стену.)
•Вычесть из Зон означает, что при вычислении объема зоны будут вычитаться объемы всех стен, расположенных внутри зоны.
•Не влияет на зоны. Указывает, что стена не влияет на зону; площадь и объем зоны будут включать пространство, занимаемое стеной.
