Параметры Инструмента Изменения
Для получения информации об общих параметрах всех инструментов, присутствующих в Панели Инструментов, см Работа в Диалоговых Окнах Инструментов.
Для получения дополнительно информации о этой панели см. Управление Редакциями.
ID Изменения: Этот ID используется для идентификации Изменения в Менеджере Изменений, в Редакции Макета и в ведомостях.
Имя Изменения: Введите Имя, описывающее Изменение.
Примечание: При размещении несвязанного маркера Изменения поля ID/Имя недоступны. Для Несвязанного Маркера введите специальный текст в Панели Маркера, расположенной ниже.
Тип маркера. Выберите Создание нового Изменения или Размещение несвязанного Маркера.
•При выборе варианта Создать Новое Изменение Маркер Изменения связывается с создаваемым Изменением. Название маркера отображается в поле Ссылка на , расположенном ниже.
•При выборе варианта Разместить несвязанный Маркер создается новый независимый Маркер Изменения. Это графический элемент, не связанный ни с одним Изменением, но вы можете в любой момент выполнить его привязку к существующему Изменению.
Выпадающий список Типов Маркера: Выберите из этого списка параметрический маркер.
Выбранный 2D-символ маркера будет отображен в окне предварительного просмотра.
Предпросмотр: В расположенном справа окне предпросмотра отображаются изменения настроек маркера.
Настройте размер и перо Маркера.
Единое Перо Маркера: Активируйте этот маркер, чтобы использовать одно и то же перо для всех элементов маркера независимо от каких-либо других настроек перьев.
Угол Маркера: Настройте угол поворота Маркера. Угол можно задать относительно экрана или модели.
•Задайте угол поворота Маркера.
•Две кнопки позволяют выбрать один из двух вариантов:
–Фиксация Угла относительно Экрана
–Фиксация Угла относительно Модели: Маркер будет поворачиваться совместно с видом.

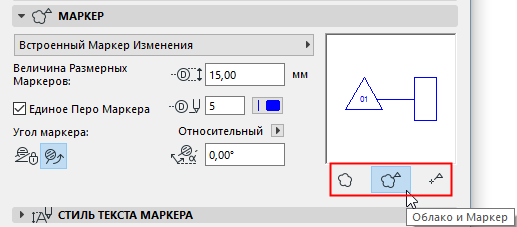

Показ Маркера/Облака: Выберите компоненты элемента Изменения, которые хотите разместить: Облако и Маркер, только Облако или только Маркер.
