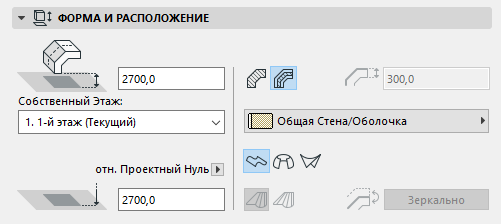

Панель оболочки Форма и расположение
Смещение линии привязки относительно собственного этажа: Укажите здесь возвышение (относительно Собственного этажа) начальной точки
•вектора вытягивания Оболочки (для Оболочки вытягивания), или
•оси Оболочки (для Оболочки вращения), или
•первого профиля Оболочки (для линейчатой Оболочки).
Эти точки привязки выделяются специальной узловой точкой выбранной Оболочки.
Этаж
Выберите один из следующих возможных вариантов Собственного Этажа:
•Текущий: Текущий этаж является собственным этажом оболочки.
•Выбор Этажа: Выберите в этом списке этаж, к которому следует привязать оболочку. Воспользуйтесь командой Выбрать Этаж, чтобы открыть полный список всех Этажей проекта.
Точка привязки Оболочки физически привязывается к Собственному этажу. При последующем изменении расположения Собственного этажа (например, переопределении уровня пола), расположение Оболочки также будет изменено.
Если Вы изменяете возвышение оболочки таким образом, что ее точка привязки перемещается на другой этаж, то имеется возможность изменить ее собственный этаж таким образом, чтобы он соответствовал новому месту расположения оболочки:
См. Изменение Собственного Этажа Согласно Возвышению.
Для получения дополнительной информации, см. Собственный этаж.
Отметка Линии привязки [относительно Уровня привязки]: Установите высоту начальной точки Оболочки относительно Уровня привязки (по умолчанию это Проектный нуль). Нажав кнопку с изображением стрелки, можно выбрать один из доступных Уровней Привязки.
Примечание: Уровни Привязки настраиваются при помощи команды меню Параметры > Рабочая Среда Проекта > Уровни Привязки.
Примечание: Отметка Линии привязки текущее возвышение основания Оболочки. Следовательно, данное значение является только инструментом расчета, а не привязки. При изменении расположения Уровня привязки, расположение Оболочки не меняется.
Конструкция оболочки
Нажмите на одну из этих кнопок для определения Оболочки как Основной или Многослойная, и затем выберите реквизиты отражающие конструктивные параметры:
•Для Основной Оболочки: воспользуйтесь выпадающим меню, чтобы выбрать Строительный материал.
•Для Многослойной Оболочки: воспользуйтесь выпадающим меню, чтобы выбрать Многослойную конструкцию.
Примечание: В этом выпадающем меню показываются только Многослойные конструкции, имеющие соответствующий параметр "Использовать для Оболочек" . Многослойные конструкции определяются в диалоговом окне команды Параметры > Реквизиты элементов > Многослойные конструкции.
Толщина оболочки. Укажите здесь толщину оболочки.
Если оболочка многослойная, то это поле изменить нельзя, так как в этом случае толщина оболочки определяется толщиной многослойной конструкцией согласно ее определению в диалоге команды Параметры > Реквизиты элементов > Многослойные конструкции.
Геометрический Вариант
В диалоге Параметры оболочки по умолчанию выберите одну из трех пиктограмм геометрического варианта оболочки, с помощью которого будет размещаться новая оболочка:
•Вытягивание
•Вращение
•Линейчатый
См. Об Оболочках для получения дополнительной информации.
Правило установления соответствий(только для линейчатых оболочек). Выберите вариант Сглаживание или Попарно для указания, каким образом соединяются вершины двух профилей.
Для получения дополнительной информации, см. Правила установления соответствий в линейчатой оболочке.
Зеркально. (Эта кнопка доступна, если выбрана оболочка.) Оболочка состоит из мембраны и тела, располагающегося на одной из сторон мембраны. Используйте эту кнопку для изменения стороны расположения тела: Тело оболочки перемещается на другую сторону мембраны.
Панель специальных свойств оболочки (Свойства вытягивания, Свойства вращения)
При выборе геометрического варианта Вытягивание или Вращение эта панель содержит специальные параметры соответствующего геометрического варианта.

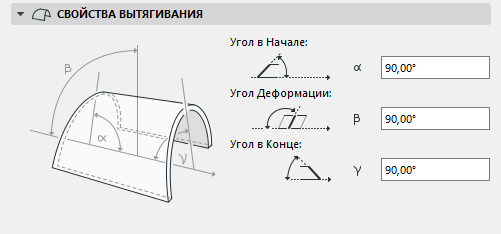

Угол в начале. Угол между плоскостью оболочки и торцом оболочки в начальной точке вектора вытягивания.
Угол деформации. угол профиля Оболочки, измеряемый относительно плоскости Оболочки. По умолчанию равен 90 градусов, однако изменяя этот угол, можно вытягивать профиль оболочки, создавая деформированную оболочку, при условии, что угол в начале или в конце не равен 90 градусов.
Угол в конце. Угол между плоскостью оболочки и торцом оболочки в конечной точке вектора вытягивания.
Для Оболочек вращения:
•Угол вращения. Угол вращения оболочки вокруг ее оси.
•Угол деформации. угол оси вращения, измеряемый относительно плоскости Оболочки. Изменение угла деформации оказывает воздействие на профиль оболочки. (Изменение самого угла наклона, что производится с помощью графического редактирования, не изменяет профиль оболочки, а только “опрокидывает” ее.)
•Сегментирование поверхности вдоль поворота
По умолчанию поверхность оболочки вращения является сглаженной. При необходимости Вы можете разделить ее на множество сегментов.

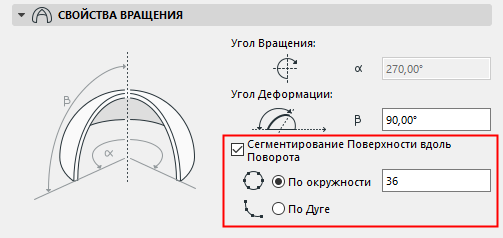

Отметьте этот маркер, если хотите разделить оболочку вращения на множество сегментированных плоскостей. Затем укажите количество сегментов.
Имеется два способа применения указанного количества сегментов к оболочке:
•По окружности. Вся окружность делится на указанное количество сегментов и полученный результат применяется к дуге оболочки.
•По дуге. Существующая дуга оболочки вращения делится на указанное количество сегментов.
Панель оболочки Представление на плане и в разрезе
Показ на Плане Этажа
Показ на Этажах: Укажите здесь, на каких этажах будет видна оболочка.
•Все Релевантные Этажи: Оболочка будет видна и ее можно будет редактировать на всех тех этажах, которые она пересекает.
•Только Собственный Этаж: Контуры оболочки будут видны и ее можно редактировать только на ее собственном этаже.
Показ на Плане Этажа: Это всплывающее меню имеет пять вариантов показа элемента на плане этажа.
•Сечение и Низ: Отображается сечение и видимый контур (нижняя часть) Морфа.
•Сечение и Верх: Отображается сечение (на уровне Плоскости Сечения Плана Этажа) и проекция (часть, расположенная выше Плоскости Сечения Плана Этажа).
•Только Сечение: Отображается только сечение (на уровне Плоскости Сечения Плана Этажа) Морфа.
Можно также выбрать один из двух абстрактных вариантов отображения:
•Только Контур: Отображается весь контур элемента с использованием реквизитов линий контура. Тип линии изменяется в зависимости от расположения оболочки относительно плоскости сечения плана этажа:
-оболочка, полностью расположенная ниже плоскости сечения, показывается с использованием всего ее контура и неусеченных линий;
-оболочка, полностью расположенная выше плоскости сечения, показывается с использованием всего ее контура и линий верхней части;
-оболочка, расположенная частично выше и частично ниже плоскости сечения, показывается с использованием всего ее контура и неусеченных линий.
•Весь Верх: Отображается весь контур Морфа с использованием реквизитов линий проекции.
Показ Проекции: Это выпадающее меню содержит три варианта (доступные только при выборе для параметра Показа на Плане Этажа значения "Сечение и Низ").
•Согласно диапазону плана этажа. Морф отображается только в определенном диапазоне этажей (текущий этаж, плюс заданное количество этажей выше и ниже).
Диапазон этажей, учитываемый при выборе этого варианта, настраивается в диалоге Параметров Плоскости Сечения Плана Этажа.
•Согласно Абсолютному Диапазону: Задается фиксированный нижний предел (по умолчанию это Проектный Нуль) и отображаются все части Морфа, расположенные выше этого предела.
Выбрав этот вариант, откройте диалог Параметров Плоскости Сечения Плана Этажа и настройте значение Абсолютного Предела Отображения.
Для получения подробной информации см. Диалоговое окно Плоскость сечения плана этажа.
•Весь Элемент: Морф будет отображаться на всех релевантных этажах.

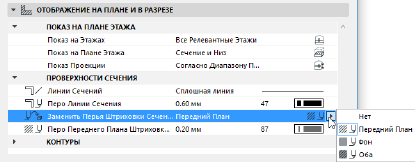

Поверхности сечения. Настраиваемые здесь реквизиты будут использоваться для поверхностей сечения как в Разрезе, так и на Плане Этажа.
•Для основной Оболочки: укажите тип и перо линии сечения
•Для основной или многослойной: При необходимости замените перья переднего плана/фона штриховки элемента (определяемые по умолчанию Строительным Материалом). Чтобы сделать это, выберите Передний План, Фон или оба эти реквизита в выпадающем меню Заменить перья штриховки сечения для получения доступа с соответствующим элементам управления.
Контуры: Используйте управляющие элементы этой группы для указания типов линий и цвета контуров тех частей элемента, которые располагаются выше и/или ниже Плоскости сечения плана этажа.
•Линии Проекции будут показываться в том случае, если для показа на Плане Этажа выбран вариант “Сечение и Верх” или “Весь Верх”.
•Линии Контура будут показываться в том случае, если для показа на Плане Этажа выбран вариант “Сечение и Низ” или “Только Контур”.
Штриховка Поверхностей: Активируйте этот маркер для отображения штриховки поверхностей Морфа с использованием реквизитов, настраиваемых в данном разделе.
•Выберите из выпадающего списка образец штриховки.
Примечание: В данном случае можно использовать только Штриховку Поверхностей (Категория Штриховки настраивается при помощи команды меню Параметры > Реквизиты Элементов > Образцы Штриховки).

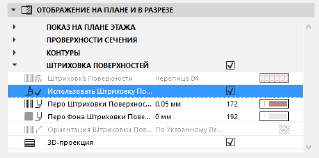

•Использовать Штриховку Покрытия: Отметьте это маркер, если хотите использовать штриховку верхней поверхности Оболочки (векторную 3D-штриховку), определенную для Строительного материала или (если включена замена) в соответствии с настройками параметров замены верхнего покрытия в панели Модель
•Выберите перья для образца штриховки поверхности и для его фона.
Ориентация Штриховки Поверхностей: Этот элемент управления определяет ориентацию образца штриховки.
Примечание: Штриховка поверхности оболочки появится на плане этажа только в том случае, когда Вы выбрали вариант Только контур из всплывающего меню Показ на плане этажа, так как в этом случае показывается вид оболочки сверху.
Примечание: Параметр Ориентация штриховки поверхности становится недоступным при отметке маркера, 3D-проекция, расположенного ниже.
Выберите из выпадающего списка способ ориентации штриховки.
•От Начала Проектных Координат: Начало штриховки совпадает с Началом Координат Проекта. Вектор направления штриховки не отображается.
•По Указанному Вектору: При выборе этого варианта штриховка поверхности будет содержать манипулятор при размещении оболочки на плане этажа. Перемещая и изменяя направление вектора штриховки, вы можете настраивать ее направление и расположение начала. Для перемещения вектора нажмите в Локальной Панели кнопку Перемещения Подэлемента.
Примечание: Векторы штриховки отображаются только при активации команды меню Вид > Параметры Вывода на Экран > Векторы Штриховки. Обратите внимание, что расположенный ниже маркер 3D-проекция должен быть деактивирован.
•Деформируемая. Выбор этого варианта позволяет деформировать штриховку поверхности, имитируя криволинейные или наклонные поверхности на Плане Этажа.
Для получения дополнительной информации см. Варианты Ориентации Штриховки.
3D-проекция: При активации этого маркера Штриховка Поверхности определяется на основе 3D-проекции. Этот маркер деактивирует параметр "Ориентация Штриховки Поверхностей", расположенный выше.
Эта панель управляет 3D-отображением Оболочки.
Замена Покрытий: Нажмите на одно или на все три выпадающие меню для замены назначенного элементу (при помощи его Строительного материала) покрытия. Можно заменить три поверхности Оболочки: со стороны привязки; со стороны, противоположной привязке; и Торцы.
См. также Замена Покрытий При Помощи Панели Окраски Покрытий.
Для многослойной Оболочки “наружным” считается верхний слой в диалоговом окне настройки Многослойных конструкций.
Примечание: Векторная штриховка заменяющего покрытия со стороны привязки, если она имеется, может использоваться как штриховка поверхности Оболочки (для этого отметьте маркер “Использовать штриховку покрытия” в панели План этажа и разрез диалогового окна Параметров Оболочки). Более того, если штриховка поверхности имеет специальное начало (По Указанному Вектору), то 3D-модель также будет отражать эту ориентацию.
Примечание: Вы можете применить специальные покрытия к одному или более торцам оболочки с помощью команды Специальные параметры ребра из локальной панели. В этом случае в панели Модель диалога Параметры оболочки с помощью желтой пиктограммы будет указано, что один или несколько торцов имеют специальные покрытия.
См. Настройка ребра оболочки или ребра отверстия оболочки.

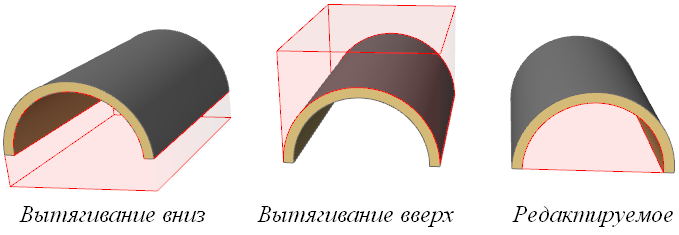

Отсекающее тело. Используйте этот управляющий элемент, чтобы указать фигуру отсекающего тела оболочки. Отсекающее тело вырезает другие элементы согласно своей форме, когда производится отсечение элемента оболочкой.
•Вытягивание Вниз
•Вытягивание Вверх
•Редактируемый
Примечание: Чтобы увидеть фигуры отсекающих тел (только в 3D-окне) включите команду-переключатель Вид > Параметры вывода на экран > Отсекающие тела.
Для получения дополнительной информации, см. Отсечение элементов крышами/оболочками.
