Для получения информации об общих параметрах всех инструментов, присутствующих в Панели Инструментов, см Работа в Диалоговых Окнах Инструментов.
Инструмент Перекрытие используется для построения и редактирования перекрытий, основных горизонтальных конструкций виртуального здания.
Для получения дополнительной информации, см. Перекрытия.
Панель перекрытия Форма и расположение
Толщина перекрытия. Укажите здесь значение толщины перекрытия.
Примечание: Если перекрытие имеет многослойную конструкцию, то его толщина определяется в диалоге команды Параметры > Реквизиты элементов > Многослойные конструкции, и она равна суммарной толщине всех слоев. Толщина многослойного перекрытия не может редактироваться в диалоге установки параметров перекрытия. Для этого следует использовать диалоговое окно команды Параметры > Реквизиты элементов > Многослойные конструкции.
Если Вы хотите иметь возможность изменять толщину перекрытия, выберите не многослойное (основное) перекрытие.
Смещение относительно Собственного этажа Укажите смещение плоскости привязки Перекрытия относительно Собственного этажа. Существуют несколько вариантов расположения плоскости привязки. (См. Плоскость привязки.)
Этаж
Выберите один из следующих возможных вариантов Собственного Этажа:
•Текущий: Текущий этаж является собственным этажом перекрытия.
•Выбор Этажа: Выберите в этом списке этаж, к которому следует привязать перекрытие. Воспользуйтесь командой Выбрать Этаж, чтобы открыть полный список всех Этажей проекта.
Перекрытие физически привязывается к Собственному этажу. При последующем изменении расположения Собственного этажа (например, переопределении уровня пола), расположение Перекрытия также будет изменено.
Если Вы изменяете возвышение перекрытия таким образом, что его плоскость привязки перемещается на другой этаж, то имеется возможность изменить его собственный этаж таким образом, чтобы он соответствовал новому месту расположения элемента:
См. Изменение Собственного Этажа Согласно Возвышению.
Для получения дополнительной информации, см. Собственный этаж.
Смещение относительно уровня привязки: Укажите смещение плоскости привязки Перекрытия относительно заданного Уровня привязки (по умолчанию Уровнем привязки является Проектный нуль).
•Существуют несколько вариантов расположения плоскости привязки Перекрытия.
См. Плоскость привязки.
•Нажав кнопку с изображением стрелки, можно выбрать один из доступных Уровней Привязки. Уровни Привязки настраиваются при помощи команды меню Параметры > Рабочая Среда Проекта > Уровни Привязки.
Примечание: Таким образом, значение смещения является только инструментом расчета, а не привязки. При изменении расположения Уровня привязки проекта, расположение Перекрытия не меняется.
Конструкция Перекрытия
Нажмите на одну из этих кнопок для выбора Основного или Многослойного Перекрытия, и затем выберите реквизиты отражающие конструктивные параметры:

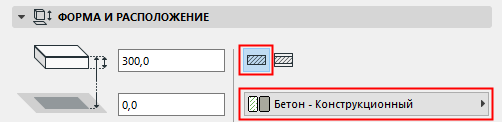

•Для Основного Перекрытия: воспользуйтесь выпадающим меню, чтобы выбрать Строительный материал.

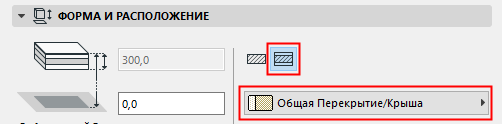

•Для Многослойного Перекрытия: воспользуйтесь выпадающим меню, чтобы выбрать Многослойную конструкцию.
Примечание: В этом выпадающем меню показываются только Многослойные конструкции, имеющие соответствующий параметр "Использовать для Перекрытий" . Многослойные конструкции определяются в диалоговом окне команды Параметры > Реквизиты элементов > Многослойные конструкции.
По умолчанию торец Перекрытия перпендикулярен плоскости Перекрытия (90 градусов). Если требуется установить специальный угол торца, нажмите на соответствующую кнопку, и введите требующееся значение в градусах в расположенное справа поле.
Примечание: Можно указать специальный угол для каждого отдельного торца. В этом случае рядом с элементами управления типом торца в диалоговом окне Параметров Перекрытия показывается желтая “специальная” пиктограмма.
См. Установка Специального Угла и Покрытия Торца Перекрытия.
В зависимости от сложности выбранной конструкции Перекрытия (основной или многослойной), доступны несколько вариантов расположения плоскости привязки:

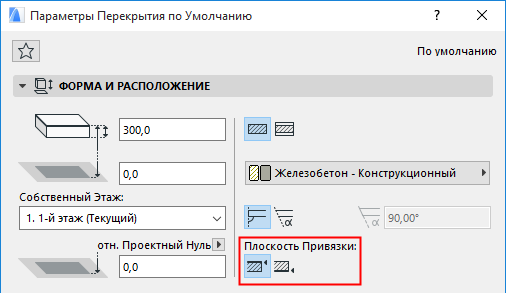

•Плоскость привязки основного Перекрытия совпадает с его верхней или нижней поверхностью.

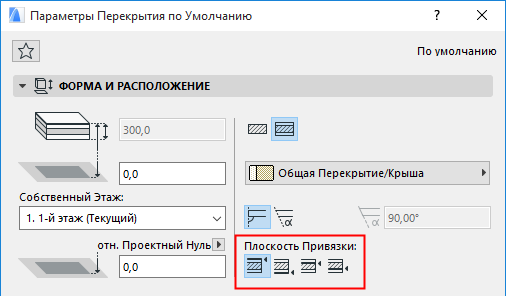

•Для многослойного перекрытия есть четыре варианта расположения плоскости привязки: по верху перекрытия, по низу перекрытия; по верху ядра, по низу ядра.
Примечание: Если ядро у выбранной многослойной конструкции отсутствует, то переключатели расположения Плоскости Привязки становятся недоступны.
Используйте Информационное табло или панель Форма и расположение диалогового окна Параметров Перекрытия для выбора расположения плоскости привязки.
См. также Плоскость привязки Перекрытия.
Панель перекрытия Представление на плане и в разрезе.
Показ на Плане Этажа
Показ на Этажах: Выберите в этом всплывающем меню этажи, на которых будет показываться перекрытие.
•Только Собственный Этаж: Контуры всего перекрытия будут видны и его можно редактировать только на его собственном этаже.
•На всех этажах. Контуры всего перекрытия будут видны на всех этажах проекта.
•Другими вариантами показа перекрытия являются его собственный этаж и плюс один этаж ниже или выше.
•Специальные: Выберите этот вариант, чтобы показывать перекрытие на специальной комбинации этажей. Открывается диалоговое окно Показ на этаже - специальные параметры, где устанавливаются этажи, на которых показываются контур и штриховка перекрытия.
Примечание: Штриховка может быть видна только на тех этажах, где видны также контуры.
Примечание: Тип линий отображения перекрытий на удаленных этажах настраивается в диалоге команды Параметры > Рабочая среда проекта > Наследуемый Режим.
Для получения дополнительной информации, см. Показать на Этажах.
Поверхности сечения. В этом разделе настриваются реквизиты поверхностей Сечений.
–Укажите тип и перо линии сечения
•Для основного или многослойного Перекрытия:

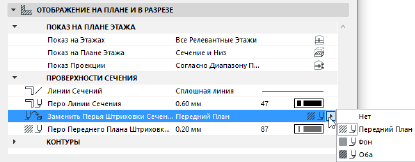

–При необходимости замените перья переднего плана/фона штриховки элемента (определяемые по умолчанию Строительным Материалом). Чтобы сделать это, выберите Передний План, Фон или оба эти реквизита в выпадающем меню Заменить перья штриховки сечения для получения доступа с соответствующим элементам управления.
Контуры: Используйте управляющие элементы этой группы для указания типов линий и цвета контуров тех частей перекрытия, которые располагаются ниже Плоскости сечения плана этажа.
Штриховка Поверхностей: Активируйте этот маркер для отображения штриховки поверхностей Морфа с использованием реквизитов, настраиваемых в данном разделе.
•Выберите из выпадающего списка образец штриховки.
Примечание: В данном случае можно использовать только Штриховку Поверхностей (Категория Штриховки настраивается при помощи команды меню Параметры > Реквизиты Элементов > Образцы Штриховки).
•Выберите перья для образца штриховки поверхности и для его фона.

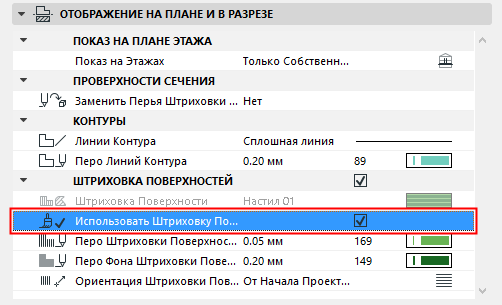

•Использовать Штриховку Покрытия: Активируйте этот маркер, чтобы использовать штриховку верхней поверхности элемента (векторную 3D-штриховку), настроенную для Строительного Материала или (если включена замена) назначенную при помощи замены верхнего покрытия
Ориентация Штриховки Поверхностей: Этот элемент управления определяет ориентацию образца штриховки. Выберите из выпадающего списка способ ориентации штриховки.
•По Указанному Вектору: При выборе этого варианта штриховка поверхности будет содержать манипулятор при размещении перекрытия на плане этажа. Перемещая и изменяя направление вектора штриховки, вы можете настраивать ее направление и расположение начала. Для перемещения вектора нажмите в Локальной Панели кнопку Перемещения Подэлемента.
Примечание: Манипуляторы штриховки показываются только в том случае, когда активирована команда Вид > Параметры вывода на экран > Векторы штриховки.
•От Начала Проектных Координат: Начало штриховки совпадает с Началом Координат Проекта. Вектор направления штриховки не отображается.
•Деформированная штриховка. Образец штриховки может быть деформированным путем изменения длины и направления двух его манипуляторов.
Для получения дополнительной информации см. Варианты Ориентации Штриховки.
Эта панель управляет 3D-отображением Перекрытия.
Замена Покрытий: Нажмите на одно или на все три выпадающие меню для замены назначенного элементу (при помощи его Строительного материала) покрытия. Можно заменить покрытия всех поверхностей и/или торцов Перекрытия.
См. также Замена Покрытий При Помощи Панели Окраски Покрытий.
Для многослойного Перекрытия “наружным” считается верхний слой в диалоговом окне настройки Многослойных конструкций.
Нажмите на пиктограмму цепочки для назначения последнего выбранного покрытия всем поверхностям и торцам. При отключении пиктограммы цепочки, для всех поверхностей и торцов будут восстановлены назначенные Вами покрытия.
Примечание: Пиктограмма цепочки доступна в случае, если заменены все покрытия.
Примечание: Векторная штриховка заменяющего верхнего покрытия, если она имеется, может использоваться как штриховка поверхности Перекрытия (для этого отметьте маркер “Использовать штриховку покрытия” в панели План этажа и разрез диалогового окна Параметров Перекрытия). Более того, если штриховка поверхности имеет специальное начало (По Указанному Вектору), то 3D-модель также будет отражать эту ориентацию.
Специальное покрытие ребра: Если были сделаны специальные настройки покрытия для одной и нескольких Граней Перекрытия (в диалоге Специальные параметры грани), то в диалоговом окне Параметров Перекрытия рядом с элементом управления покрытием будет отображаться , желтая "пользовательская" пиктограмма, указывающая на то, что покрытие одной или нескольких граней не соответствует общим настройкам.
См. Установка Специального Угла и Покрытия Торца Перекрытия.
Специальная Привязка Текстуры: Если это сообщение активно, то это свидетельствует о том, что текущему выбранному перекрытию (уже размещенному в проекте) приписана специальная 3D-текстура.
•В этом случае становится доступной кнопка Восстановить текстуру. Щелчок на ней приводит к восстановлению начала текстуры выбранного перекрытия.
Для получения дополнительной информации, см. Привязка 3D-текстуры.
