Параметры Двери/Окна и Открывания

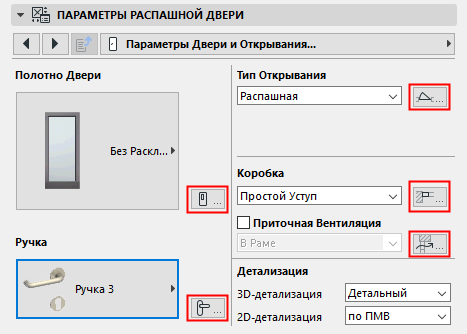

Страница Параметров Двери/Окна и Открывания находится в Панели Специальных Параметров Дверей и Окон (Библиотека ARCHICAD).
На этой страниценастроить все основные параметры.
Для настройки дополнительных параметров, управляющих детализацией компонентов объектов (например, Полотна или Коробки), сделайте щелчок на кнопке, расположенной справа от соответствующего компонента, чтобы открыть страницу дополнительных параметров.
Полотно Двери и Ручка
Воспользуйтесь выпадающими меню для выбора стиля Полотна и Ручки двери.
Чтобы настроить дополнительные параметры, нажмите кнопку, находящуюся справа от выпадающего списка и открывающую страницу Типа Полотна Двери.
При помощи выпадающего меню выберите тип каждого компонента. (Доступные варианты зависят от выбранного библиотечного элемента.)
Нажмите кнопку, расположенную справа от выпадающего меню, чтобы открыть вкладку Типа и Угла Открывания, дающую доступ к дополнительным настройкам.
См. Тип и Угол Открывания (Двери/Окна).
Стиль коробки. Выберите один из трех стилей коробки.
Примечание: Если для выбранной двери используется качающееся полотно, то автоматически активируется простой стиль Коробки. В этом случае стиль коробки изменить нельзя.

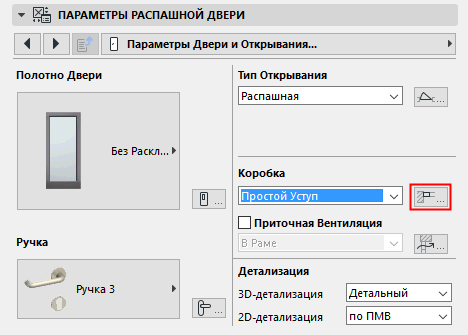

Нажмите кнопку, расположенную справа от выпадающего меню, чтобы открыть вкладку Стиля и Размеров Коробки, дающую доступ к дополнительным настройкам.
Естественная вентиляция: Отметьте этот маркер, чтобы активировать использование для проема естественной вентиляции, затем выберите размещение “В Раме” или “В Остеклении”.
Нажмите кнопку, расположенную справа, чтобы открыть вкладку Естественной Вентиляции, дающую доступ к дополнительным настройкам.

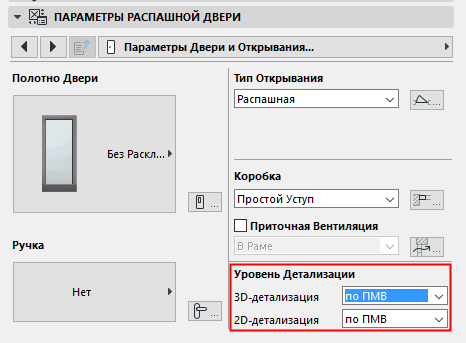

Выберите вариант детализации при отображении проема в 2D и в 3D.

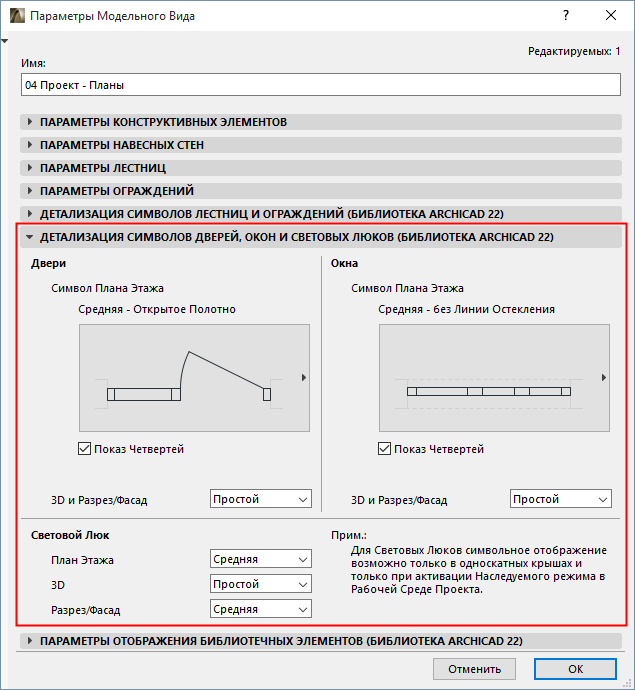

По умолчания для уровня 3D и 2D-детализации используется вариант по ПМВ. То есть уровень детализации настраивается глобально для всего проекта в диалоге Параметров Модельного Вида (Документ > Модельный Вид > Параметры Модельного Вида):
Уровень 3D-детализации
Чтобы заменить настройки, определяемые ПМВ для выбранного объекта Двери/Окна, выберите Схематичный, Простой или Полный уровень.

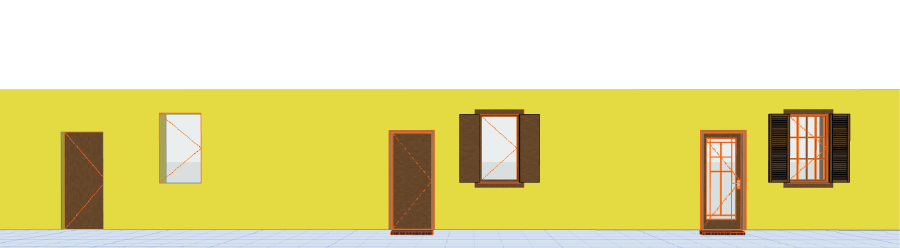

Слева направо: Высокий, Простой, Схематичный
Если вы выберете Отключен, то будет отображаться только проем в стене без заполнения.
Уровень 2D-детализации
Зависит от Масштаба: Уровень детализации определяется текущим масштабом отображения проекта.
В противном случае вы можете вручную задать фиксированный уровень детализации (например, 1:200) или отключить его (в этом случае 2D-символ проема не будет отображаться).
