Como Cambiar el Ángulo de los extremos de las Vigas

Para obtener extremos de ángulos libres, use el siguiente truco:

1.Dibuje una Viga.

2.. Ajuste el espesor de la viga a cero en el diálogo de Definición de Vigas para dibujar una segunda viga (virtual).

3.Dibuje la viga de espesor cero empezando en el extremo del Eje de Referencia de la primera viga con el ángulo deseado, como se muestra en la figura siguiente.

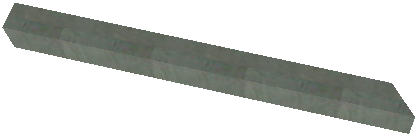

4.Haga clic para terminar la viga de profundidad cero y ver el resultado en 3D.

5.Retoque el símbolo en planta añadiendo un segmento de línea para completar el hueco.
