Ejemplo de Definiciones de Visualización de Plano de Planta

Suponga que sus definiciones son como las siguientes:

•Mostrar en Piso: Automático

Esto significa que cada elemento de construcción multi-piso será visualizado en cada piso relevante de la Planta.

•Vista de Planta: Sección + Proyección

Esto significa que cada elemento de construcción será visualizado por completo, su porción de corte, porción elevada, y su porción sin cortar, con los tipos de línea y los colores que configuró en el cuadro de diálogo para cada uno de estos parámetros

•Mostrar Proyección: Todo el Elemento

Esto significa que la proyección visualizada no está limitada ni por un límite de vista absoluta o por un rango vertical definido.

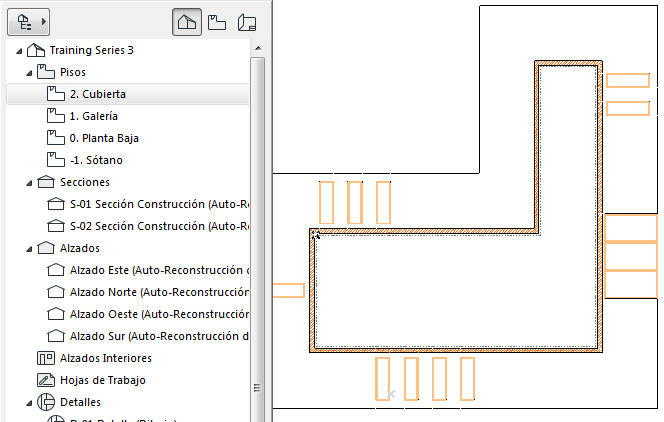

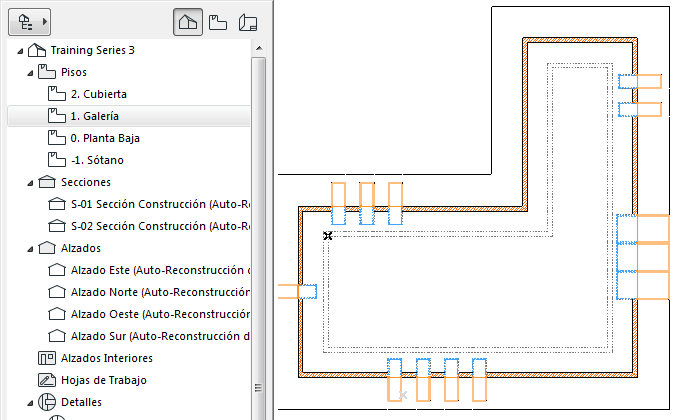

Considere los siguientes edificios con muros inclinados:

Como ve el edificio en sus varios pisos, la apariencia de la Planta cambia en concordancia: aunque la vista total del muro se indica en cada piso, los segmentos de corte y de elevado son diferentes en cada piso.

Proyecciones para Elementos de Construcción No Estándar

En el siguiente ejemplo, la estructura se muestra en 3 pisos:

•El Muro de Cortina se define a “Sección + Proyección” y “Todo el Elemento”

•los maineles - hechos de Pilares - son “Solo Sección”

•los Pilares de estructura redonda son definidas para “Sección + Proyección” y “Rango de Planta” (en cada piso, solo se muestra su sección relevante)
