分段层级建模

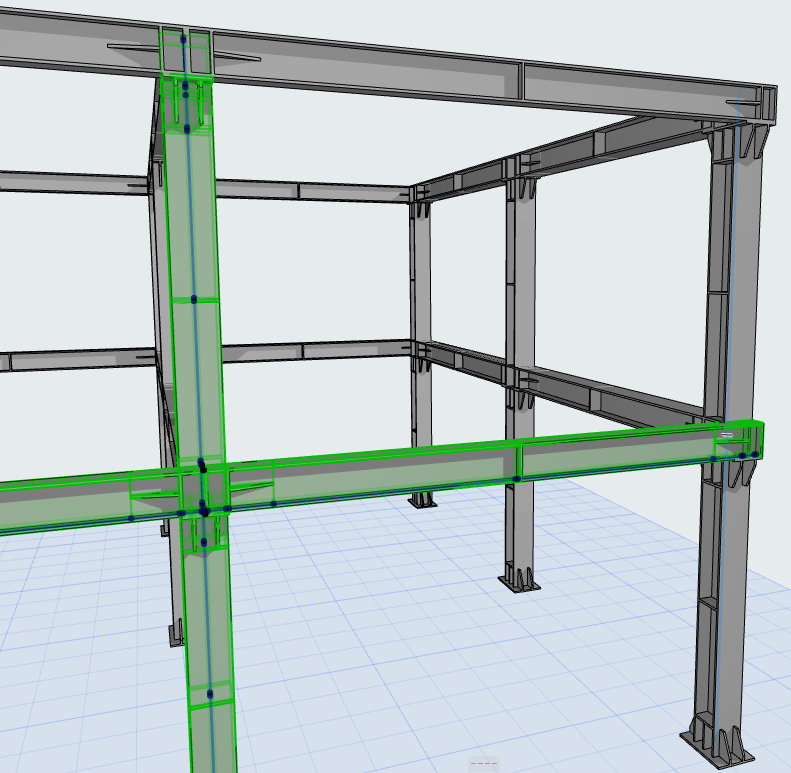

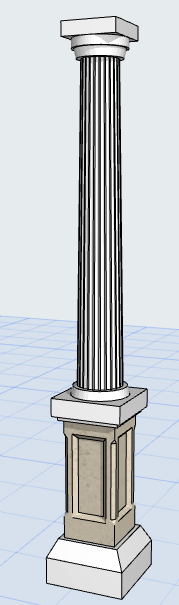

新的分段逻辑可沿着梁和柱参考线堆叠若干（可能为）不同材料和几何形状的子元素。结果是：如钢筋混凝土、钢、木材和复合梁和柱元素等BIM元素的几何自由度得到扩展。

由于分段可以引用参数化截面，因此它们利用了属性的优势：集中式几何编辑和建材的数据管理。反过来，参数化截面允许您以图形方式自定义单个分段，如果分段为变截面，则各末端均可以自定义。这些直观的交互可用于所有2D和3D视图中的梁和柱分段 - 将建模效率和精度提升到新的水平。

以下其他的建模新功能也可用于分段：

定义分段

在剖面/立面、3D视图或楼层平面图中使用设置对话框或图形创建梁和柱分段。

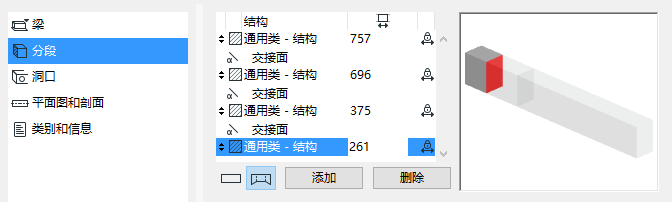

元素设置>添加分段

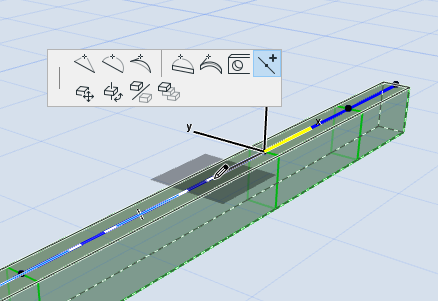

通过弹出式小面板在3D中添加分段

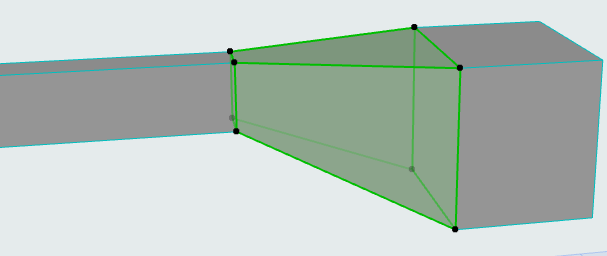

变截面分段

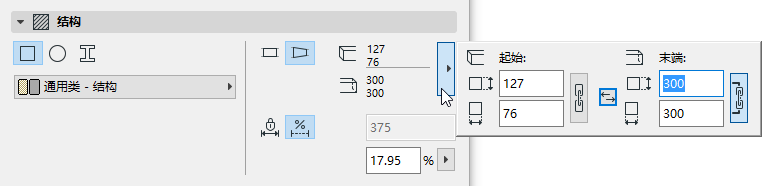

对于矩形、圆形和自定义轮廓分段结构，新的分段变截面化功能支持改变分段的起始及末端宽度和高度参数。

对于自定义截面分段，其变截面拉伸的结果取决于，在变截面分段的“轮廓”属性中如何设置定义轮廓偏移调节器。因此，相同的简单轮廓几何形状可用来生成许多不同的参数实体变体，以模拟各种各样的分段几何形状。

柱饰面也适用于渐变的方形和圆形分段。

注释：曲梁不支持变截面分段。

分段编辑模式

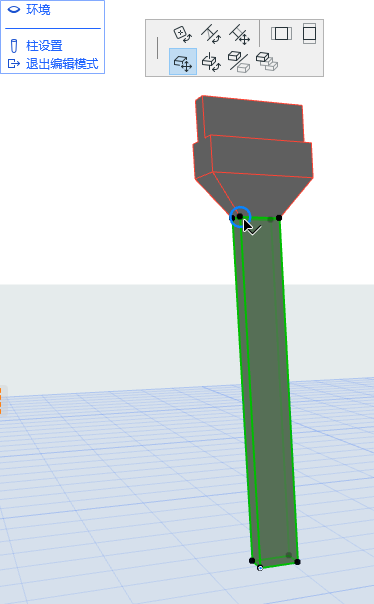

梁和柱编辑模式提供了方便有效的图形化分段编辑：偏移分段的截面边缘，拖动分段连接以及分段拉伸。

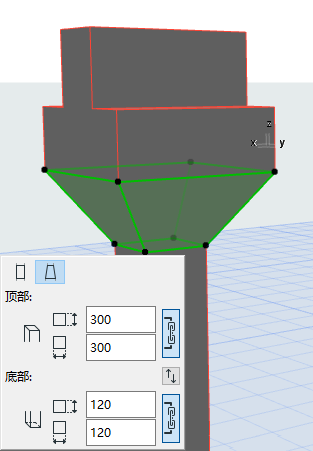

使用编辑模式对变截面分段的几何进行图形和数字修改。
