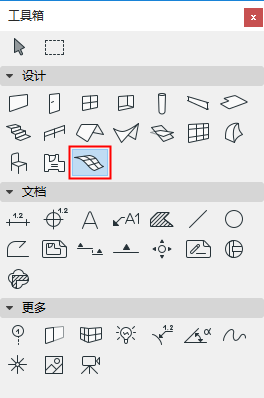

创建网面

新网面在平面图或者3D窗口中都可以创建。


见测量数据（.xyz）。

在信息框中有四种网面几何方法。可以创建多边形、矩形和旋转矩形的形状或者一个规则倾斜网面。


一切情况都要在设置对话框定义的网面参考平面的标高上绘制网面多边形。

•多边形和矩形/旋转矩形网面几何方法的作用与板工具类似的控制项相同。

•规则倾斜网面 方法帮助您快速创建带有平面表面的规则网面。

在定义网面的矩形轮廓之后，规则倾斜网面对话框将自动打开。


-分段：在对话框的第一部分，可以在任意的坐标方向上设置分段数。

-网面角标高：设置网面三个角点的标高值；第四个角是自动生成的。

如果需要，选择网面并编辑它的点、添加新点或创建一个洞口。
