梁（分段）列示参数

参数	简短描述	详细描述
梁偏移	参考线轴偏移。	在梁设置中：（可选）从参考轴偏移。
梁（分段）剖面图面积	矩形、截面或圆形	梁横截面的形状可在梁设置对话框内定义。
梁倾斜角	等同于常规的“倾斜角”参数
梁（分段）端面	分配给梁两侧端点的表面名称。	在梁设置中定义（通过建筑材料或模型面板中的覆盖）
梁（分段）端面面积	梁两端表面面积
梁洞口高度	梁内第一个放置的洞口高度或直径）。	梁工具设置中洞口面板上的与洞口第二尺寸或直径相同的数值
梁洞口层高	从梁边缘到第一个放置的洞口中心点的距离	与梁工具设置内洞口面板中位置相同的数值。
梁洞口号	梁中洞口的总数
梁洞口宽度	梁中第一个放置的洞口宽度	与梁工具设置内洞口面板中洞口第一尺寸相同的数值。
梁洞口边界表面	所有梁洞口的总边界表面
梁洞口表面面积	按梁一侧计算的所有洞口2D表面的总面积。
梁洞口体积	梁中洞口的总体积。	用梁宽乘以洞口表面面积
梁（分段）左侧表面	分配给梁左侧的表面名称。	在梁设置中定义（通过建筑材料或模型面板中的覆盖）根据梁参考轴的方向来决定“左”和“右”。轴方向就是拖动光标绘制梁的方向。
梁（分段）左侧表面面积	梁左侧表面面积	通过SEO或洞口进行扣减根据梁参考轴的方向来决定“左”和“右”。轴方向就是拖动光标绘制梁的方向。
宽	梁分段的宽度
梁（分段）右侧表面	分配给梁右侧的表面名称。	在梁设置中定义（通过建筑材料或模型面板中的覆盖）根据梁参考轴的方向来决定“左”和“右”。轴方向就是拖动光标绘制梁的方向。
梁（分段）右侧表面面积	梁右侧表面面积	通过SEO或洞口进行扣减根据梁参考轴的方向来决定“左”和“右”。轴方向就是拖动光标绘制梁的方向。
梁（分段）结构类型	基本或复杂截面

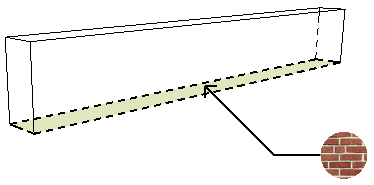

梁（分段）底部表面	分配给梁底部的表面名称。	在梁设置中定义（通过建筑材料或模型面板中的覆盖）

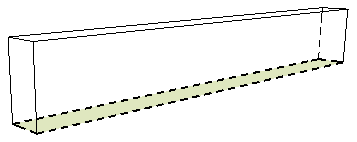

梁（分段）底部表面面积	梁底部表面面积	通过SEO或洞口进行扣减。根据梁参考轴的方向来决定“左”和“右”。轴方向就是拖动光标绘制梁的方向。

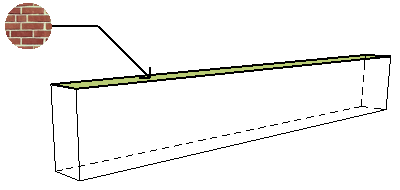

梁（分段）顶部表面	分配给梁顶部的表面名称。	在梁设置中定义（通过建筑材料或模型面板中的覆盖）

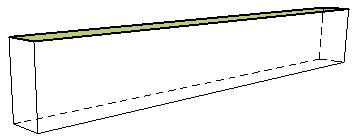

梁（分段）顶部表面面积	梁顶部表面面积	通过SEO或洞口进行扣减。
