投影组件/面层面积计算

使用投影组件/面层面积字段计算任何基础、复合或截面元素的组件面积。

注意：变形体和基本的非表面饰材是一个例外：这些元素的皮肤面积不能计算。

皮肤/组件的体积和面积都可以作为GDL请求使用清单和属性的对象。但是，皮肤/组件体积和面积，不能作为可放置元素的参数显示，例如标签。

相关主题：

基本、复合元素的 投影面层面积

复杂截面的组件面积

基本、复合元素的 投影面层面积

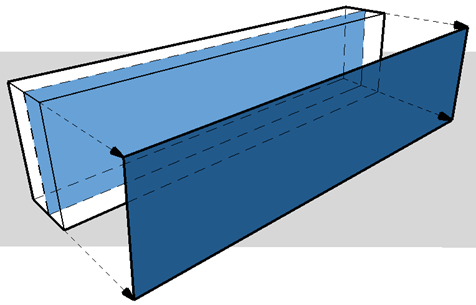

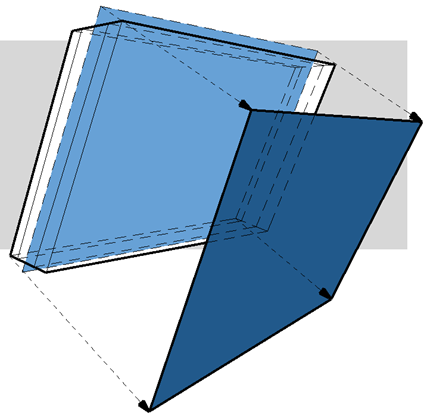

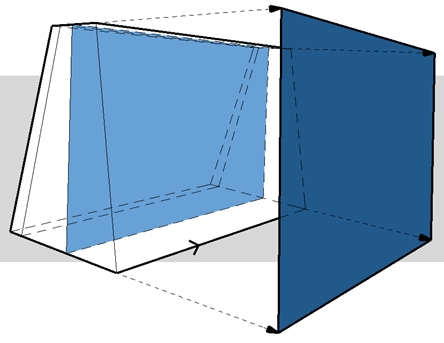

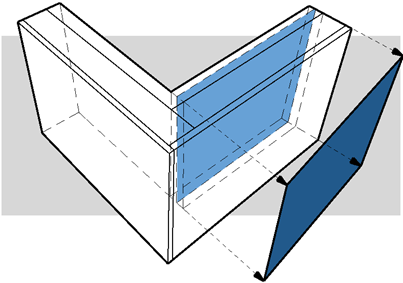

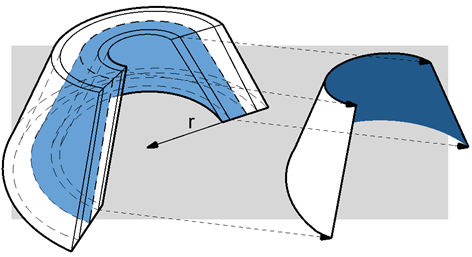

对于大多数元素，计算的面积是贯穿皮肤/组件中心的虚拟平面上的投影。

观看视频

观看视频

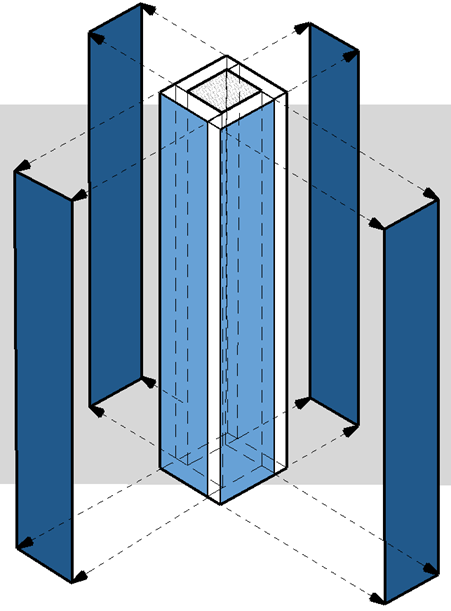

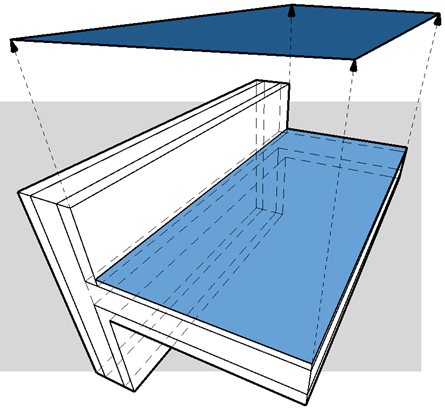

下列表格给出了关于每个元素类型面积计算的更多细节。

复杂截面的组件面积

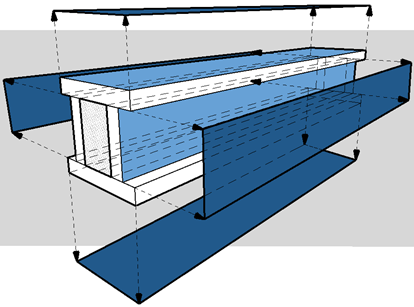

对于复杂轮廓，可计算各组件面层的投影面积。

当列出截面元素的这些面积时，您可以控制：

•列出投影组件区域时，应包括哪些组分

•对于每个组件，哪些平面应该被用作面积计算的基础

这些特点的说明如下：

选择用于面积列表的截面组件

1。在截面编辑器窗口，选择一个组件。

2。在截面管理器(选项 > 复杂截面 > 截面管理器)，激活用于每个组件的您 想列出其面积的列表组件面积 对话框。

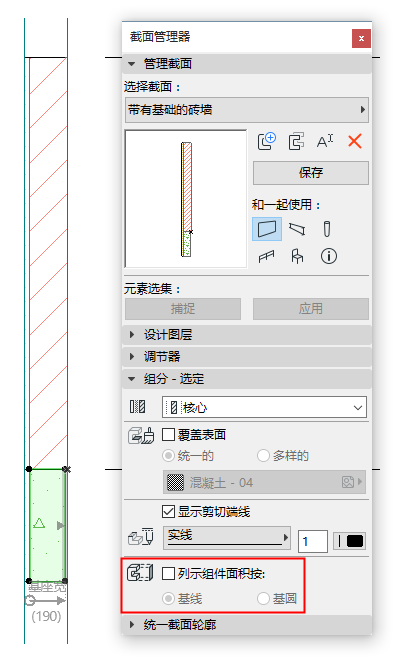

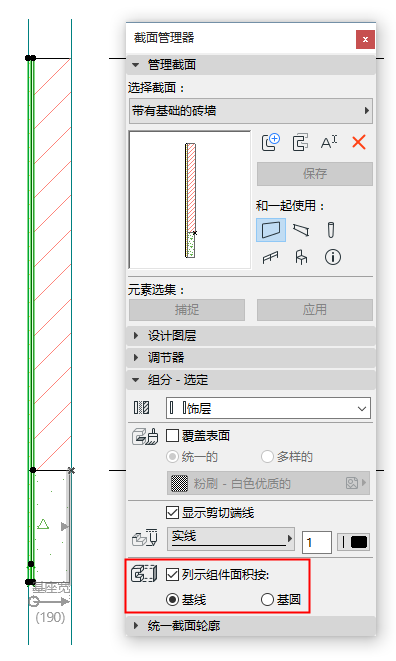

在这个例子中，我们编辑了砖墙 w 基础元素。表面饰材的对话框打开，并且其面积将被包括在清单中。但是，基座面积是不相关的，并且其对话框关闭。

列表组件面积：对表面饰材开启，对基础关闭

3。点击保存截面来保存修改。

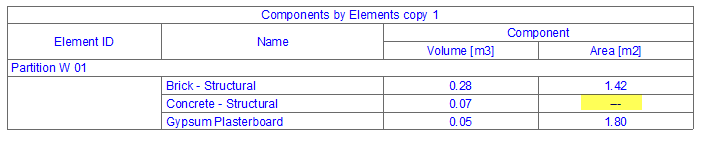

4。清单中不包括混凝土基座组件的面积。

调整截面元素的计算面积

要调整组件投影面积的计算方式，可根据需要在截面编辑器中以图形方式编辑其基线或基圆。

•使用基线来计算组件面积并投射到由线代表的平面表面上。默认情况下，基线的位置沿着最长的截面部分。

•使用基圆计算投射到拱形组件上的面积。

注意：为保持所有基线在截面管理器中可视，不管组件选择，确保您已打开视图>屏幕试图选项> 组件面积基线/圆。

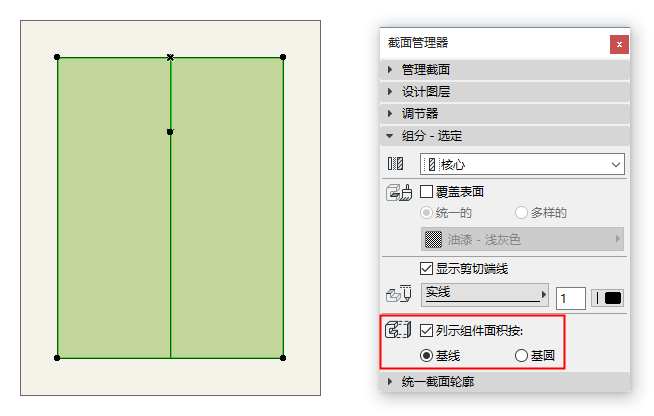

在此例中，您需要了解水平表面上常用柱的面积。

1。在截面编辑器中，选择组件。

2。激活列表组件面积对话框。

3。垂直的组件基线不是您所需要的面积。在截面编辑器窗口，选择基线并将其旋转到水平位置。

4。点击保存截面来保存修改。

5。柱的水平面积已包含在清单中。

在截面管理器中编辑的更多信息，见截面管理器(R)。
