参数

简短描述

详细描述

CW框架种类

边界、竖梃、横向龙骨或自定义

边界框架是那些沿着CW边界的框架。

竖梃vs. 横向龙骨：使用幕墙系统设置 - 组件放置面板中的设置来定义哪些框架为竖框，哪些为横梁。(柱vs. 栅格线行数。)

“自定义”类型的框架可使用通过幕墙编辑模式访问的框架设置，分别进行自定义。

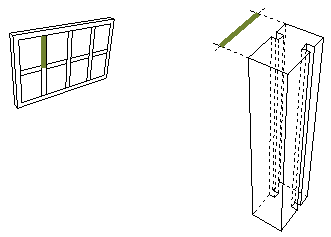

CW框架深度

框架截面的深度

在CW框架设置中的框架类型和几何面板中定义。

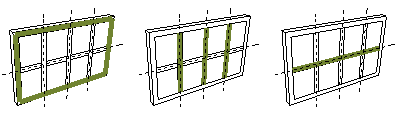

CW框架位置

框架位置：边界; 沿着列或沿着行。

CW框架类型

框架类型（比如，对接玻璃、通用）

在CW框架设置中的框架类型和几何面板中定义。

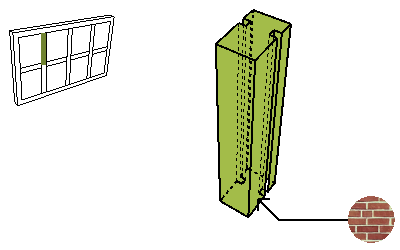

表面：

在CW框架设置的“模型”面板中，分别为每个框架类别定义的表面。

对于属于GDL对象的框架类型，表面会在其GDL脚本中定义。
