文件 > 互操作性 > IFC > IFC转换器

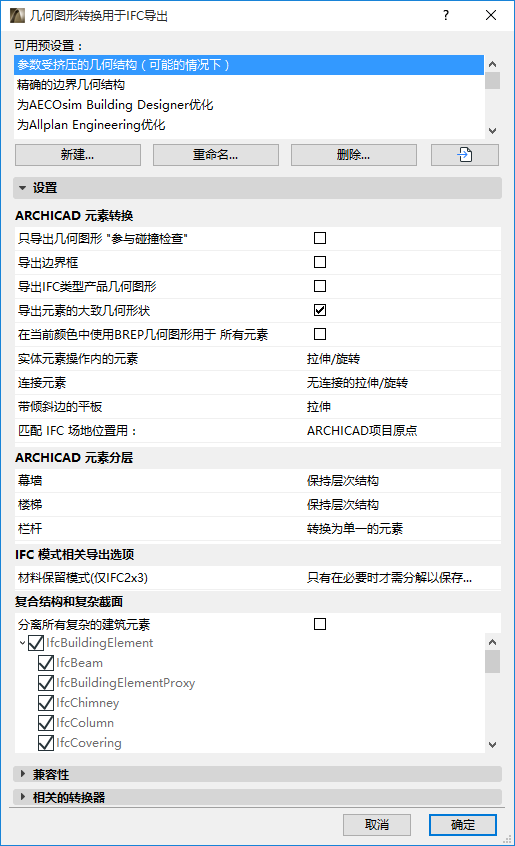

选择转换器以导出和打开几何转换预设。
这些设置定义如何转换导出到IFC的ARCHICAD元素的几何图形。
转换设置被分为了几个类别：
只导出几何图形"参与碰撞检查"

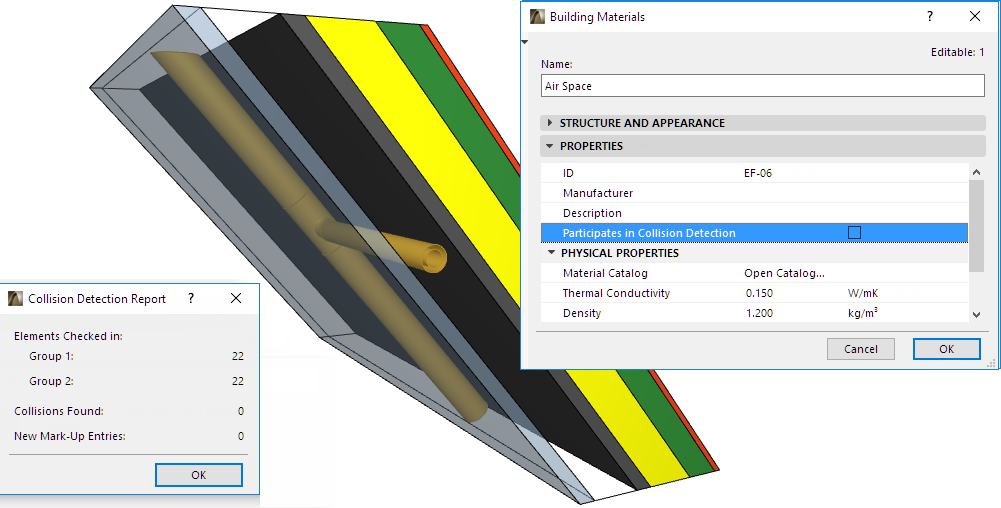

仅导出ARCHICAD建筑材料包含“参与碰撞检查”选项开的元素。(这在选项> 元素属性> 建筑材料 > 信息中设置)。

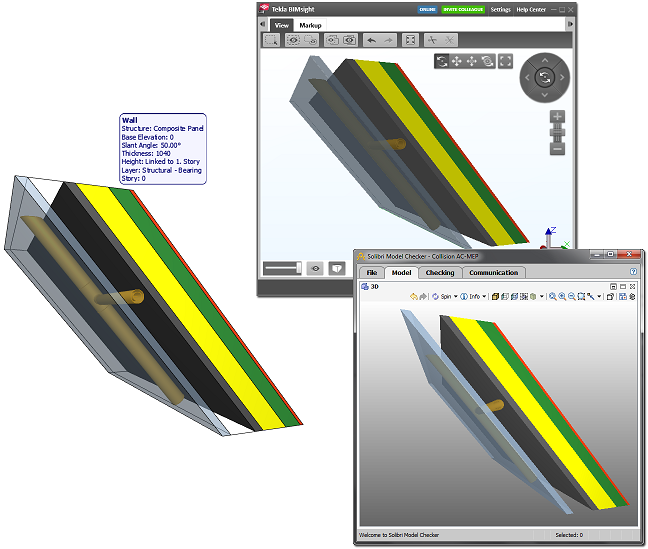

使用此选项，导出复合元素和复杂截面，它们没有实体几何图形作为真正的空气间层。这样，MEP工程师们（接收ARCHICAD文件的人）可不做碰撞检查，就在间隙处放置水管；只有拥有真正几何图形的元素部分将参与到碰撞检查。
参见碰撞检查。
导出建筑元素边界框的纬度。
为每个类型产品分配一个典型的几何图形。(概念设计BIM 2010对此项有要求。)
每个类型(例如IfcFurnishingElementType) 将使用元素的一个属于它的典型的几何图形(例如IfcFurnishingElement)。
导出元素包含了附带所有几何体的门、窗及/或洞口。比如，主墙体导出时带有所有几何体，无需考虑窗户创建的孔洞。
使用此选项可确保使用IFC模型进行准确的成本计算，其中洞口几何信息将单独考虑。
注意：洞口可通过勾选 IFC导出模型过滤器中的IfcOpeningElement加以导出。该项通常默认为勾选。
所有模型元素都被导出，使用BREP (边界表示) 几何图形。BREP是准确但非参数化的几何图形 。
元素可通过显示于ARCHICAD视图中的颜色导出，包括按照图形覆盖、翻新状态、标记链接或高亮定义的颜色。
若未勾选该项，仍可以选择为以下四个元素类别设置BREP或其他转换选项：

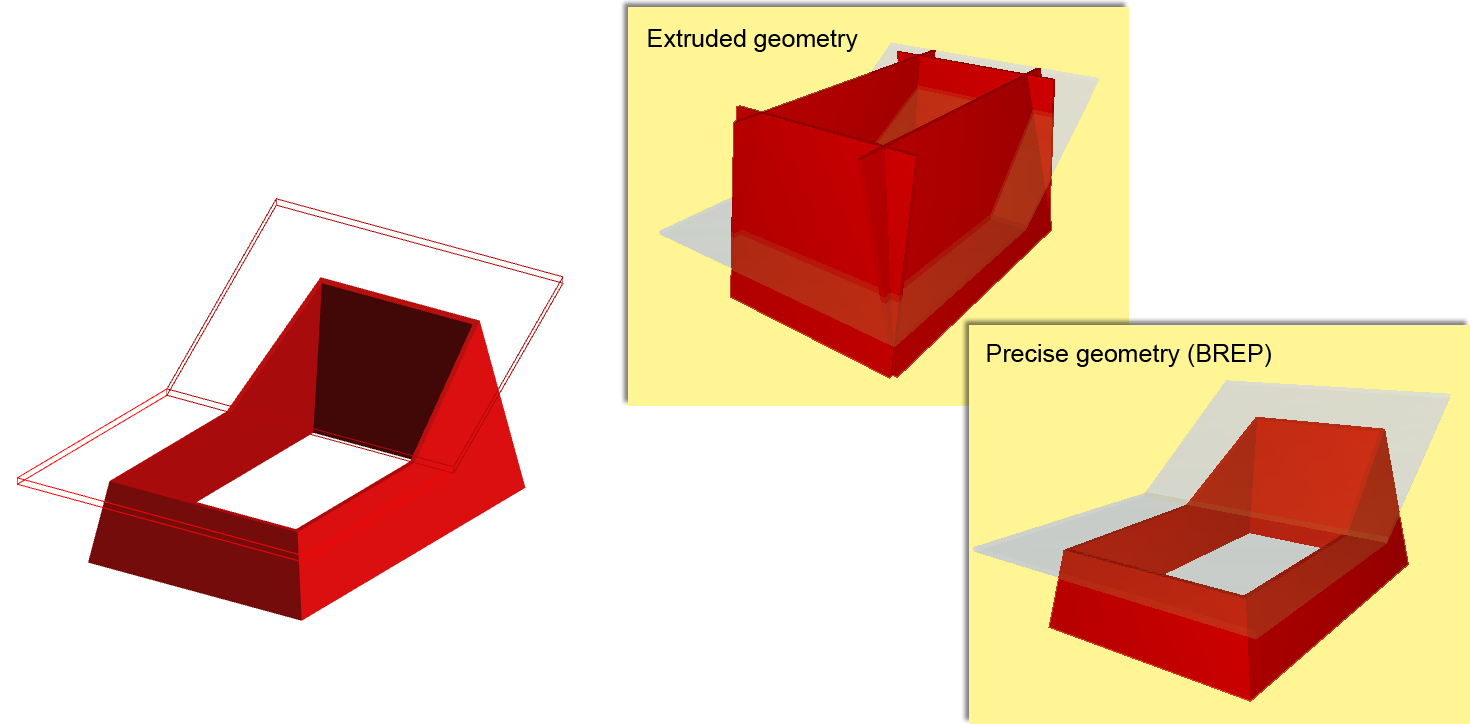

•拉伸/旋转：此方法可以保留元素的参数值（比如厚度、高度、参考线或边缘的位置）。由于IFC标准有所限制，复合材料的表面结构无法完全保留。某些特殊部分并未保留。
这是静态分析程序通常支持的格式，其中元素参数很重要，但它们的特别剪切角度（入一个板的倾斜边缘）却不重要。
•BREP：这种方式提供了元素几何图形最精确的再生成，以及其特殊的剖面图和连接体。然而，元素的参数将丢失，且BREP (边界表示)元素将被转换为不可编辑元素。此方式在“参考模型”工作流程中有用。
•无连接的拉伸/旋转：不基于优先级的交集的情况下导出元素，将使得导出过程更快速。该选项被推荐用于结构分析程序，元素的参考线/表面信息是足够的，并且详细的交集是不需要的。
•BREP：元素与其连接点一起被导出，得到精确的几何图形。

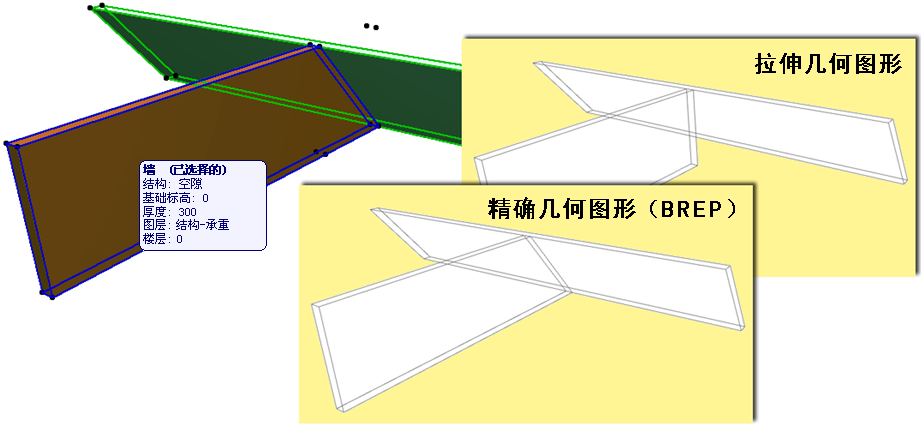

此处说明了两种导出方式的差异：

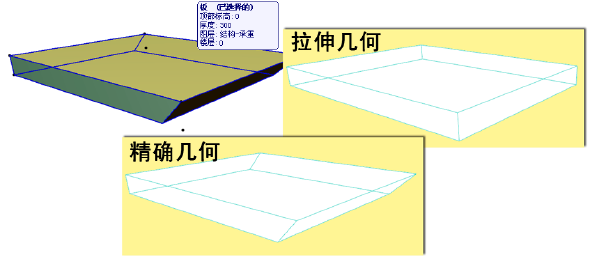

•拉伸：板将与垂直边缘一起导出（即使它们的原始几何图形包括倾斜的边缘。）
•BREP：板将于精确的几何图形一起导出，重建倾斜板边缘。
从ARCHICAD 23开始，所有IFC场地几何元素都将作为实体导出到IFC。
ARCHICAD元素为IFC场地，若它们：
•使用“IfcSite”作为其IFC类型分类， 或者
•保存为具有子类型“IFC场地”的对象
如果测量点已在ARCHICAD中定义，请定义IFC场地实体（其坐标系统）的位置。(参见以下在ARCHICAD中使用测量点)

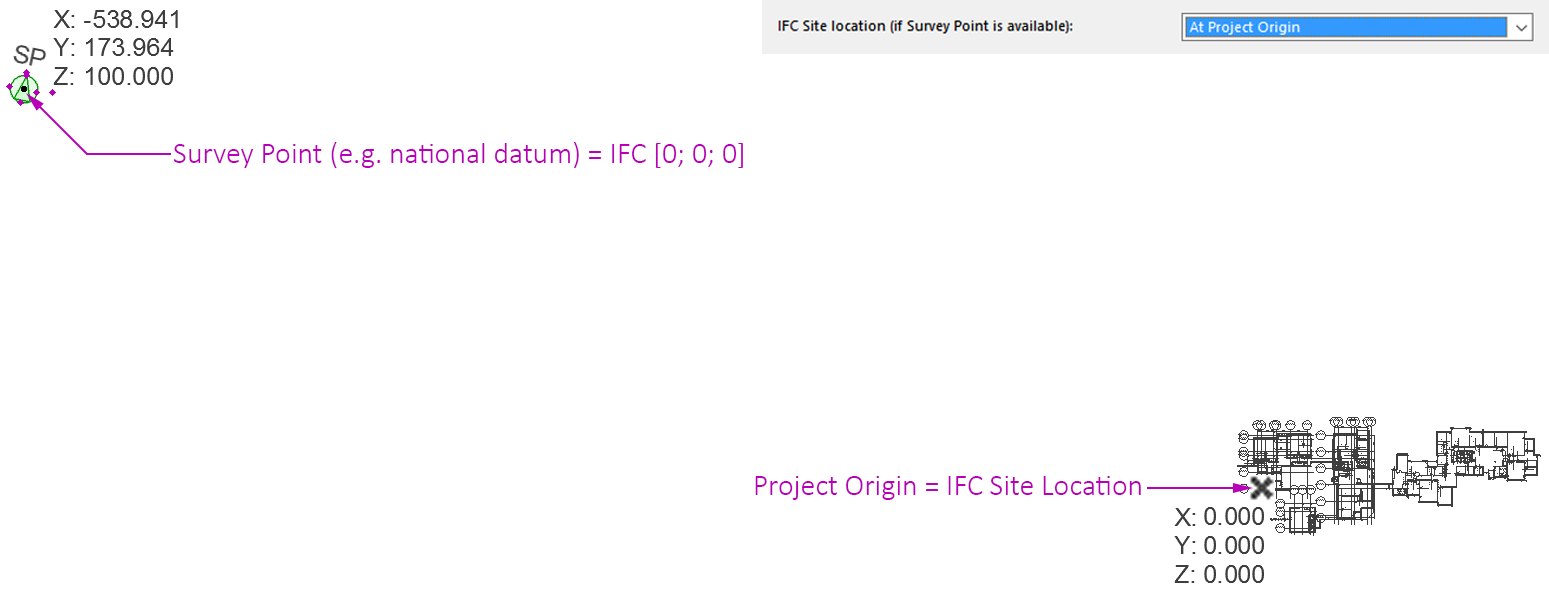

•ARCHICAD项目原点: 如果您正在接近ARCHICAD项目原点，但仍希望定义相对于国家基准的模型坐标（使用测量点），请将IFC场地实体定位在项目原点。这样，一个较远的偏移被存储在IFC文件中，但一般不作为元素坐标的一部分。参见以下说明：

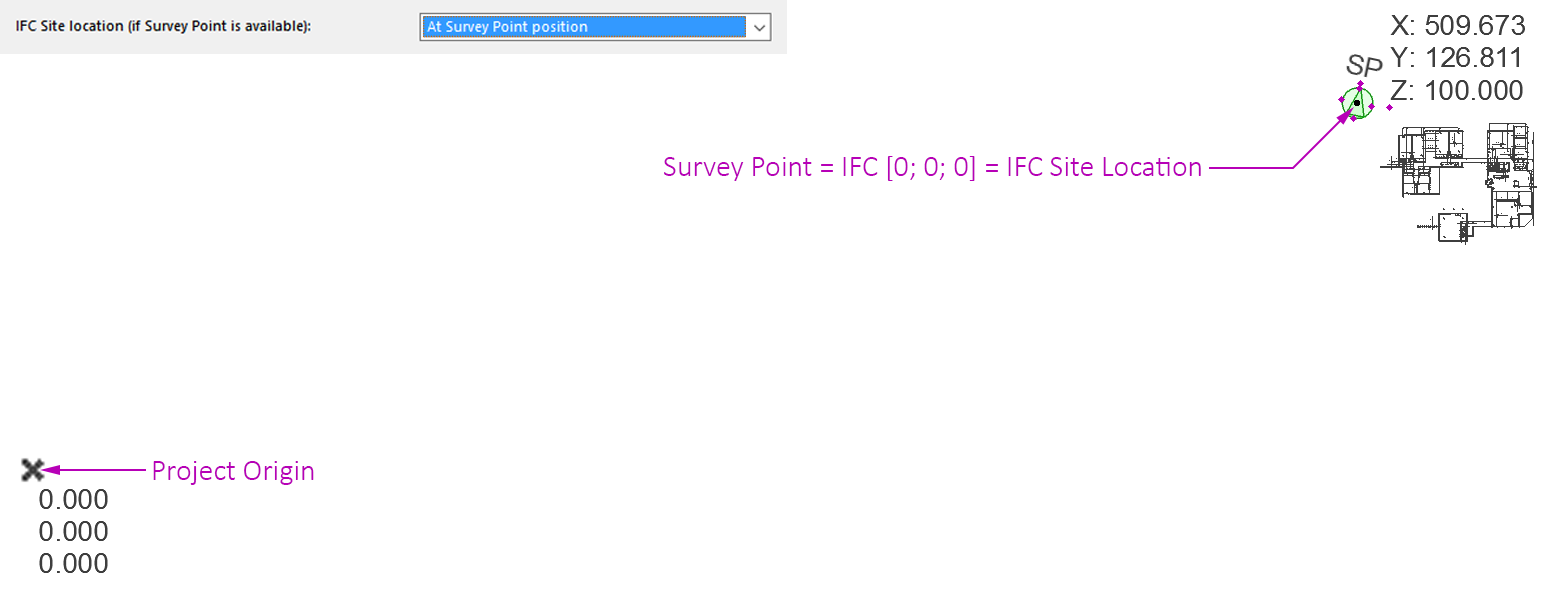

•ARCHICAD测量点位置: IFC场地实体位于测量点的位置。如果您在距离项目原点较远的距离工作，而且您不希望在IFC文件中存在较大的偏移(通常用衍生模型)，使用它。参见以下说明：
注释：
–如果ARCHICAD项目内不包括测量点，那么IFC模型的全局协调系统原点和IFC地点位置就是ARCHICAD项目原点。
–如果ARCHICAD项目包含多个测量点（尽管推荐只使用一个），那么将使用首个被放置的测量点。(一个警告将警告您注意这点。)
–即使它在导出的视图中不可视(例如，如果它位于隐藏图层上) ，程序也将考虑测量点。

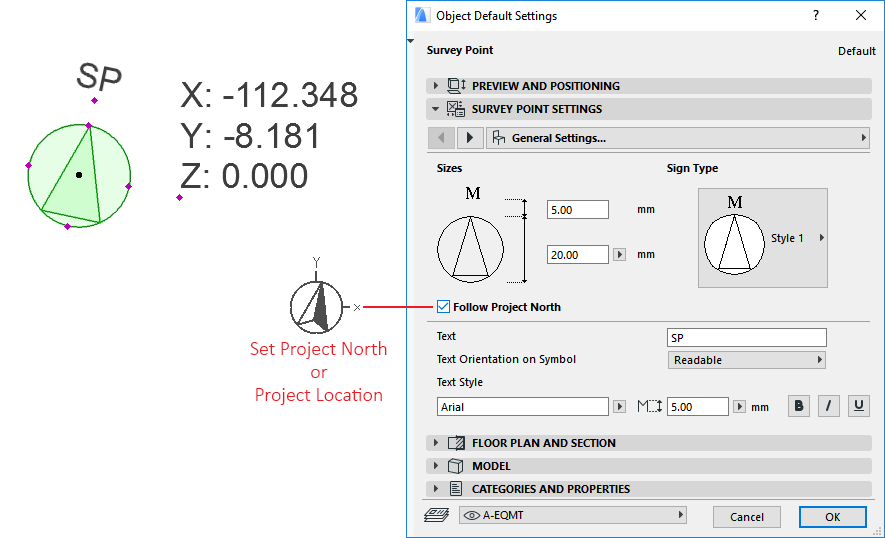

ARCHICAD 有一个测量点对象，可被用作共同参考点，以便来自不同程序的模型协调。在一些国家，当定义项目时，使用一个特殊的参考点是一个标准要求。
测量点的位置和旋转定义了IFC模型的全局坐标系(X=0, Y=0, Z=0) 。当在ARCHICAD中定义该点位置时，建议考虑正北方向（使用默认的“跟随项目正北方向”参数）。在IFC导出中，该参数定义了全局坐标系中的Y轴方向。
注释：
–在ARCHICAD中，正北由项目正北方向定义 (选项 > 项目个性设置 > 项目位置)
–测量点通常在IFC打开中创建。如果合并IFC，被导入的模型将与主文件的测量点对齐。
–若要分配地理属性数据， 请使用测量点的参考映射页面，或通过IFC导入。可以通过IFC与任何项目参与者分享这些属性。
-地理参考数据仅作为属性数据导出。它们不会影响到模型的实际位置。
-通过IFC 2x3导出：数据会导出为2个新的IFC属性集。
-通过IFC4导出：会创建新的IFC实体：IFC地图转换和IFC投影CRS。
关于ARCHICAD中的测量点的更多信息，参见帮助中心的文章：http://helpcenter.graphisoft.com/tips/open-bim/survey-point-is-now-supported-at-ifc-importexport/.
从ARCHICAD和Revit映射IFC位置数据
|
IFC |
ARCHICAD 20和以上版本 |
Revit |
|
IFC 全局原点 |
测量点 |
测量点 |
|
Ifc场地实体的位置 |
项目原点 |
项目基点 |
为每种类型的分层元素选择转换选项：幕墙、楼梯、栏杆。
•转换到单个元素: 导出分层元素，作为单个IFC实体，其本身包含了所有子元素的几何图形。初始元素的层级性质（例如，楼梯，及其所有单独的子组件）就这样丢失了。
使用此控件来定义是否以及如何将复杂元素分解为建筑元素部件。此选择取决于是否需要保存组件的材料定义。
选择下列任一材料保留模式：
•从不分解元素。无法保证材料的保存。
这是默认选项: 复杂元素（复合结构和截面）不会分解，因为这样做会增加IFC中建筑元素部件的数量。
•只有在必要时才需分解以保存材料。仅在此为保存其材料定义的唯一方法时，程序才会分解元素。
•分解所有元素，保存材料。所有复杂元素都会分解为部件，材料保存可以确保。
注释：
–这些材料保存选项仅与IFC2x3相关。
–IFC4使用下列控件：参见分离所有复杂的建筑元素。
使用此控件将复杂元素分离为建筑元素部件。该选项使得可以遵从IFC4参考试图的要求。材料定义不受此选项的影响（IFC4会保存材料定义，无论是否拆分复杂元素。）
此选项可将复合元素和复杂剖面拆分为所谓的“建筑元素部件”。通过此选项，接收的结构工程师将知道复合墙包含空期间层组件。
若勾选此项：
–下方的树结构为可编辑：可选择分解为部件的特定元素类型。（未勾选元素类型将不会被分解。）
若未勾选复选框：复杂元素均不会被分解。
