以下是INT ARCHICAD图库中，门或窗设置的自定义设置面板中名义尺寸和公差页面的描述。

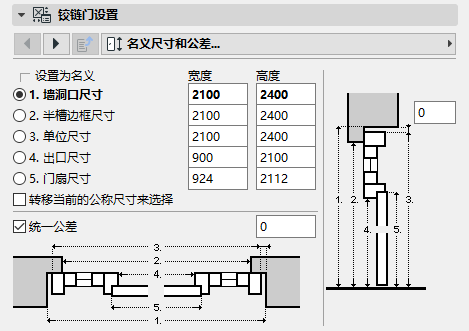

洞口大小（高和宽）可以用相关的四种标记中的任意一个来定义：墙洞口，单位，出口或门扇标注。
编号的图形帮助您确定标注。
墙洞标注
墙洞是为适应整个洞口结构而切开的部分墙体。
墙洞宽度等于单位标注宽度加上边 公差 值的总和。
墙洞高度等于单位标注高度加上上差 值。
参见公差。
单位标注
单位标注是整个洞口结构的宽度和高度。
出口标注
出口标注是洞口的单位宽度，减去框架宽度。

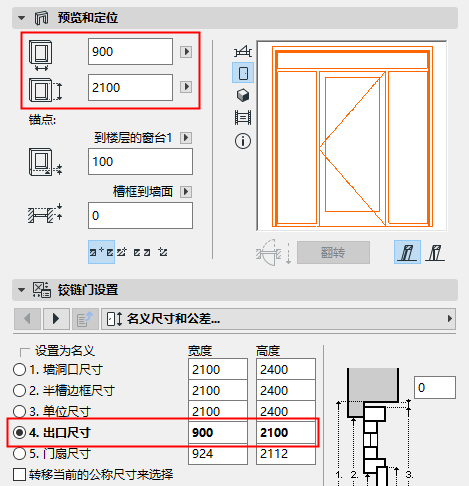

设置为名义
•名义尺寸将列在名义W x H尺寸区域的交互式清单中。
•该名义尺寸将在预览和定位面板或窗口设置的宽度和高度区域中显示。
转移当前公差尺寸来选择：如果修改您的名义尺寸的定义，该复选框可用（例如，从单位标注到墙洞标注）。如果该复选框已勾选，原始名义尺寸的值（单位标注的设置）将被转移到新的名义尺寸中（您的墙洞尺寸）。其他的标注值将自动调整。

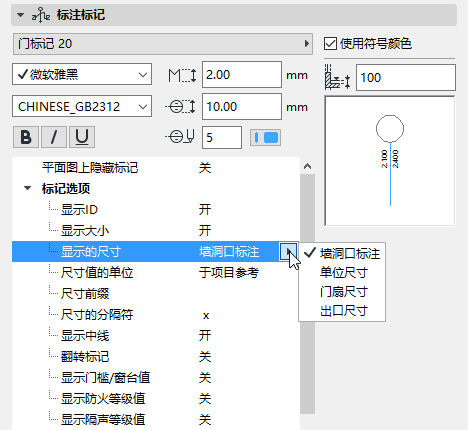

在标记中显示标注
如果您显示了一个用于洞口的标记，使用标记标注面板（标记选项-显示大小）来选择标注定义中的一个（墙洞，单位，叶片或出口标注）作为首选标注在标记中显示。
当在自动标注和交互式清单中显示标注时，选择的标注尺寸也会被使用。
默认情况下，此选项已检查，因此您可以输入一个单一值应用于洞口结构的所有边的公差。用于洞口边的不同的公差值，（关于复杂形状的洞口，有不同的窗台高度），取消选中的对应的复选框并点击公差来转到公差标签页。
参见公差。
