Vrstvy můžete použít pro kontrolu nad průniky prvků. V Nastavení vrstev můžete upravit čísla skupin průniků vrstev.

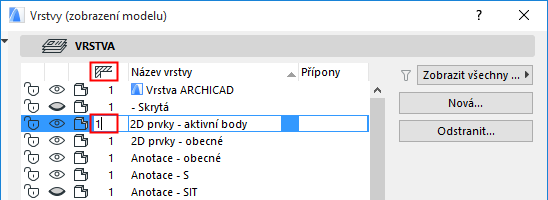

Čísla pod ikonou průniku v panelu Vrstvy (Dokument > Vrstvy > Nastavení vrstev) označují číslo skupiny průniků, ke které patří prvky v této vrstvě.
Prvky průniků, které patří do stejné skupiny průniků vrstev, budou připojeny k sobě navzájem za předpokladu, že budou správně zakresleny. Prvky v jiné skupině průniků vrstev nebudou připojeny.
Poznámka: Čísla průniků vrstev nemají nic společného s prioritami prvků; Většinou slouží jako značka nebo popis (např. 1 nebo 2) při seskupování prvků.
Poznámka: Dva prvky, které jsou ve skupině průniků s hodnotou 0 se NEBUDOU protínat.
Jen prvky se stejnou úrovní průniků se budou navzájem spojovat.
Každá vrstva je implicitně nastavena na skupinu 1, takže všechny prvky průniků budou připojeny podle obvyklých pravidel napojování v ARCHICADu.
Někdy je třeba zabránit tomuto napojení - například když chcete zobrazit detaily sendvičových zdí, které nemají být napojeny. V tomto případě vložíte napojované zdi do jiných vrstev, a potom nastavíte u jedné z těchto vrstev odlišné číslo skupin průniků.

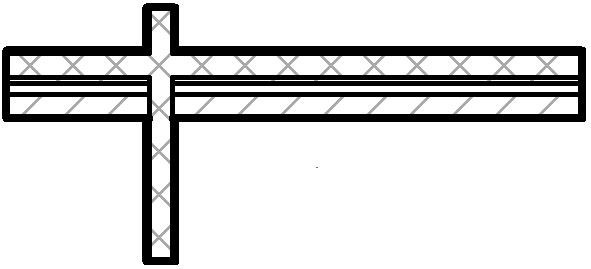

Vrstvy zdí mají stejná čísla skupiny průniků
Související téma:
Odstranění čar mezi prvky modelu

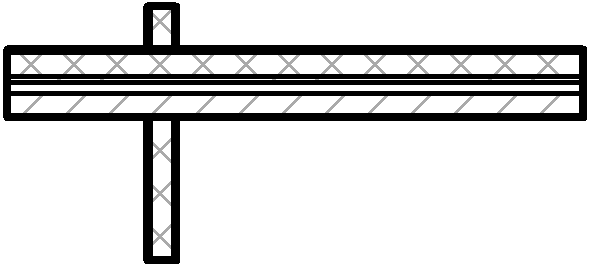

Vrstvy zdí mají rozdílná čísla skupiny průniků
Poznámka k průsečíku se skrytou vrstvou: Prvky obsahující stejné skupiny průniků budou spojeny v průsečíku i když jsou vrstvy skryty. To může vyústit v “chybějící čáry”, indikující průnik s prvkem ve skryté vrstvě. Abyste se tomu vyhnuli, jděte do nastavení vrstev, vyberte jednu z těchto dvou vrstev a přiřaďte jí jiné číslo skupiny průniků.
Výjimka pro pracovní rovinu 0: Prvky, které jsou ve skupině průniků 0 (ať na stejných nebo odlišných vrstvách) NEBUDOU spojeny v průsečíku.
