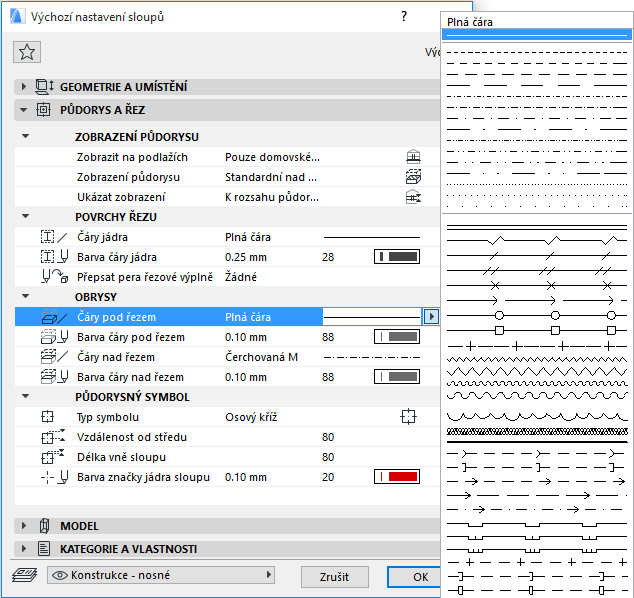

Každému konstrukčnímu prvku ARCHICADu můžete podle typu prvku přiřadit potřebný typ čáry v jejich dialogovém okně pro nastavení nástroje.
Například při definování způsobu zobrazení sloupu ve 2D okně je možné použít různé typy čar pro obrys jádra, zobrazení nad rovinou řezu a pro symbol osového kříže.
Typy čar dostupné v dialogovém okně nastavení prvku jsou definovány a spravovány jako atributy typu čar projektu v menu Volby > Atributy prvku > Typy čar.
K úpravě standardních typů čar (plné, čárkované, čerchované atd.) a k vytváření vlastních typů čar použijte okno typy čar.
Další informace najdete na Help centru
Implicitně jsou všechny čáry zobrazeny jako vlasové se šířkou jeden pixel.
Kromě toho můžete zapnout volbu Tučné čáry řezu (Zobrazení> Možnosti pohledů); tím zobrazíte všechny čáry řezu jako tučné (široké dva pixely bez ohledu na skutečnou šířku pera čáry). Všechny ostatní čáry se zobrazí jako vlasové.
Alternativou k vlasové tloušťce čar je zobrazení každého pera ve skutečné tloušťce čáry: zapněte skutečnou tloušťku čáry v menu Zobrazení > Možnosti pohledů. Zobrazí se přesně tloušťka pera každé čáry (podle hodnoty tloušťky pera definované v dialogovém okně Pera a barvy).
Viz Volby zobrazení.
