K nastavení orientace a počátku textur konstrukčního prvku ve 3D pohledech použijte příkazy dostupné v menu Dokument > Vizualizace > Připojit 3D texturu.
Tyto příkazy jsou dostupné pouze v 3D okně u vybraných konstrukčních prvků, jejichž povrchový Materiál obsahuje Texturu (Volby > Atributy prvků > Povrchové materiály).
Poznámka:
-Není dostupné pro skořepiny.
-Textury aplikované na prvky vytvořené vlastními profily můžou mít nechtěné zobrazení.
Více informací o dalších úpravách textur morfu najdete v kapitole Mapování a zarovnání textury morfu.
Nastavit počátek textury

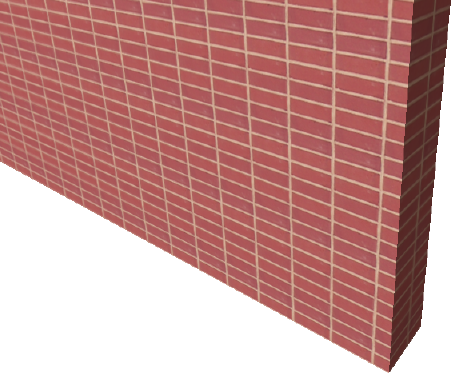

Například, cihelná zeď původně vypadá takto:
Pokud chcete přesunout počátek textury do rohu zdi, tak aby textura v tomto rohu začínala, postupujte následovně:
1.označte zeď
2.Použijte příkaz Dokument > Vizualizace > Připojit 3D texturu > Nastavit počátek.

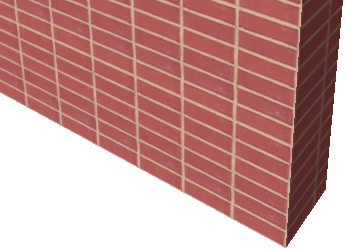

3.Klikněte na roh a uvidíte výsledek.
Počátek textury ovlivní texturu na všech površích daného prvku. Nemůžete například použít různé počátky na vnitřní a vnější povrch zdi.
1.Označte jeden nebo více prvků.
2.Použijte příkaz Dokument > Vizualizace > Zarovnat 3D texturu > Nastavit směr.
3.Klikněte na povrch označeného prvku. Musíte kliknout na povrch. (Kliknutí na hranu zdi, desky nebo střech zruší akci.)

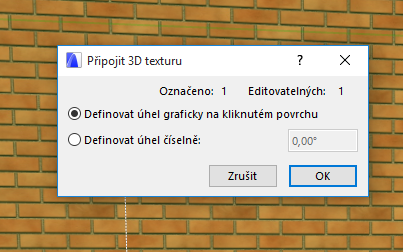

4.V dialogovém okně, které se zobrazí, můžete vybrat, zda chcete úhel textury definovat graficky nebo číselně. Potom klikněte na OK.
5.Jestliže vyberete Definovat úhel graficky, nakreslete vektor pro natočení textury. Můžete se přichytit aktivních bodů prvku.
6.Definovaný úhel se uplatní na prvcích vzhledem k výchozí orientaci textury měřené proti směru hodinových ručiček.

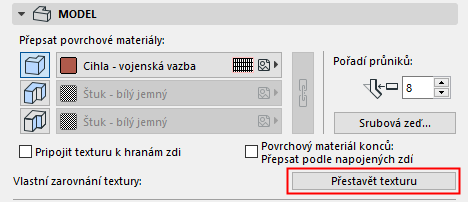

Chcete-li se vrátit k výchozímu nastavení textury, označte prvek, zobrazte jeho nastavovací dialogové okno a v něm panel Model. Informace Vlastní textura je aktivní. Klepnutím na tlačítko Přestavět texturu zrušíte vlastní nastavení.
Můžete také označit více prvků najednou a Obnovit texturu příkazem v menu Dokument > Vizualizace > Zarovnat texturu. Pokud chcete zrušit úpravy textur všech prvků ve 3D okně, nechte všechny prvky neoznačené a použijte příkaz Dokument > Vizualizace > Zarovnat 3D texturu > Přestavět vše.
