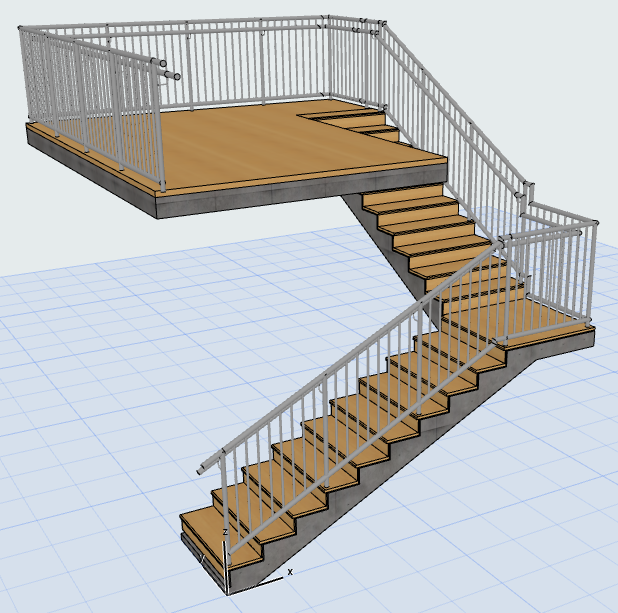

Pomocí nástroje Zábradlí můžete vymodelovat typická i unikátní zábradlí v budovách. Zábradlí může být asociativní s následujícími prvky: Schodiště, desky, zdi, střechy a sítě.
Kreslení zábradlí je stejné, jako například kreslení lomené čáry a tvoří ho uzly a segmenty. V půdorysu se zábradlí chová jako lomená čára.
Interaktivní editor vzoru zábradlí vám pomůže seskládat vzor pro každý segment zábradlí.
Stejně jako schodiště a lehký obvodový plášť je schodiště nástroj tvořený hierarchicky uspořádanými prvky na hlavním schématu: různé sloupky, tyčový prvky a/nebo panely. Tyto prvky jsou GDL prvky, které používají stavební materiály a/nebo vlastní profily.
Prvky zábradlí
•Horní tyč je umístěná na horní hraně segmentu, takže se vždy pohybuje dle nastavení schématu zábradlí. Výškové umístění horní tyče odpovídá výšce segmentu.
•Ve vzoru můžou být vložená až dvě madla, každé z nich může být zdvojené na protější stranu zábradlí. (Dvojice zábradlí můžou mít různé průřezy).
•Vodorovné tyče jsou obecné vodorovné prvky. Můžete je odsadit kolmo k segmentu zábradlí, nebo jim nastavit libovolnou výšku. Každá vodorovná tyč může mít vlastní průřez.
•Do vzoru můžete vložit vnitřní sloupky.
•Svislé tyče jsou vzorem ve vzoru: pokud v editoru vzoru označíte jednu z tyčí, označí se i všechny její instance. Panely vyplňují prostor mezi horní tyčí, vodorovnými tyčemi, vnitřními sloupky a obrysy segmentu.
Prvky panelů a sloupků nemusí být tvořeny jen standardními GDL prvky, můžete použít také vlastní, které jste uložili jako přednastavený podtyp prvku zábradlí.
Všechny vodorovné prvky (horní tyč, madla, vodorovné tyče) můžou mít na každém konci napojení a zakončení.
Svislé prvky zábradlí asociovaného se schodištěm můžou být napojeny specifickým způsobem:
•Vzor zábradlí může upravit svou délku podle daného počtu stupňů.
•Zábradlí na schodištích se zkosenými stupni dokáže kopírovat zakřivený tvar schodiště.
Režim úprav nástroje Zábradlí

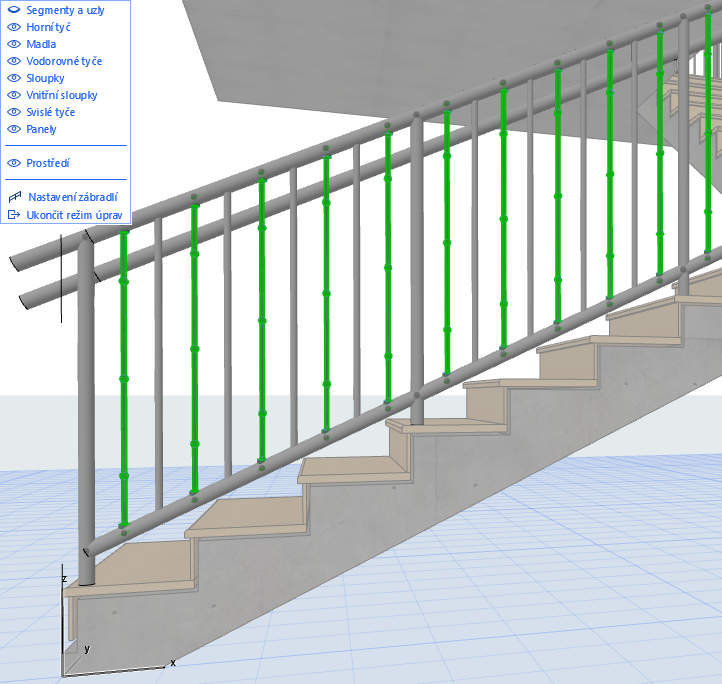

V režimu úprav můžete zobrazit a upravovat nastavení jednotlivých prvků nástroje (sloupky, vnitřní sloupky, svislé tyče, horní tyč, madla, vodorovné tyče a panely).
Pokud označíte nějaký prvek (např. vnitřní sloupek), budou označeny také všechny jeho instance v daném vzoru. Pokud otevíráte nastavení prvku, budou zvýrazněny pouze související elementy a jejich nastavení můžete upravit hromadně.
Ve volbách zobrazení modelu jsou dostupné tři úrovně detailů (plná, zjednodušená a schéma) pro zobrazení zábradlí v řezech/pohledech, 3D okně a 3D dokumentu.
Viz Volby zábradlí.
