Parametr

Krátký popis

Dlouhý popis

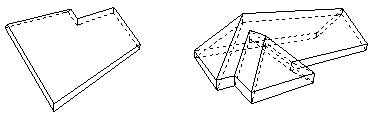

Geomet­rická metoda střechy

Samostatná, složená

Geometrická metoda střechy

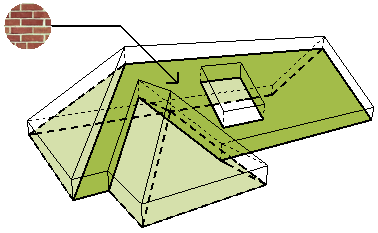

Povrchový materiál spodního povrchu

Jméno povrchového materiálu spodního povrchu střechy.

Povrchový materiál nastavíte na panelu Model v nastavení střechy

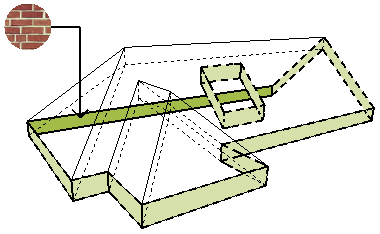

Povrchový materiál hran

Jméno povrchového materiálu hran střechy.

Vykáže výchozí povrchový materiál hran střechy (dle stavebního materiál). Pro sendvičové konstrukce nevykáže nic.

Pokud chcete vykázat všechny povrchové materiály, včetně vlastních materiálů a materiálů sendvičů, použijte tabulky Povrchové materiály (např. Všechny povrchové materiály).

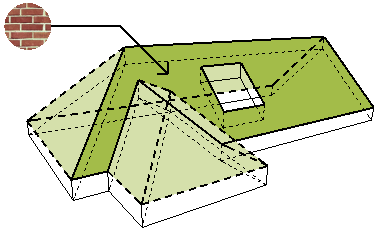

Povrchový materiál horního povrchu

Jméno povrchového materiálu horního povrchu střechy.

Povrchový materiál nastavíte na panelu Model v nastavení střechy

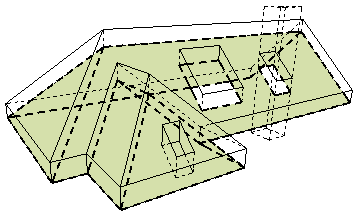

Podmíněná plocha spodního povrchu

Plocha spodního povrchu střechy - tato hodnota může být podmíněna výpočtovými pravidly.

Podmínka: Odečte plochu pouze těch otvorů, které přesahují rozměry nastavené v menu Volby > Předvolby projektu > Výpočtové jednotky a pravidla (“Redukovat plochu střechy…”).

Redukováno napojeními a operacemi s tělesy.

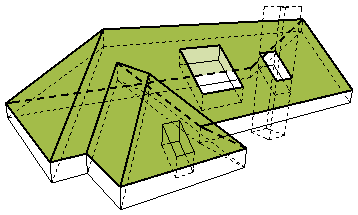

Podmíněná plocha hor­ního povr­chu

Plocha horního povrchu střechy - tato hodnota může být podmíněna výpočtovými pravidly.

Podmínka: Odečte plochu pouze těch otvorů, které přesahují rozměry nastavené v menu Volby > Předvolby projektu > Výpočtové jednotky a pravidla (“Redukovat plochu střechy…”).

Redukováno napojeními a operacemi s tělesy.

Délka napo­jení kupole

Délka hran, jejichž typ je v okně vlastního nastavení hrany nastaven jako “střešní přechod - kupole”.

Nejčastěji hrany dvou střešních částí, které mají společnou zakřivenou hranu.

Délka okapu

Celková délka všech hran, jejichž typ je v okně vlastního nastavení hrany nastaven jako “okap”.

Délka napo­jení kon­cové zdi

Celková délka všech hran střechy, jejichž typ je ve vlastním nastavení hrany nastaven jako “koncová zeď”.

Typicky se jedná o hranu, která je napojená na zeď a klesá podél ní dolů.

Délka štítu

Celková délka všech hran, jejichž typ je v okně vlastního nastavení hrany nastaven jako “štít”.

Hrubá plo­cha spod­ního povrchu

Plocha spodní roviny střechy včetně plochy všech otvorů.

Redukováno napojeními. Operace s tělesy započítány nejsou

Hrubá plo­cha hran střechy

Plocha všech hran střechy včetně plochy hran všech otvorů.

Redukováno napojeními. Operace s tělesy započítány nejsou

Hrubá plo­cha horního povrchu

Plocha horní roviny střechy včetně plochy všech otvorů.

Redukováno napojeními. Operace s tělesy započítány nejsou

Délka nároží

Délka hran, jejichž typ je v okně vlastního nastavení hrany nastaven jako “nároží”.

Typicky hrany dvou sousedních skořepin tvořících nároží

Plocha otvorů

Součet ploch všech otvorů ve střeše.

Délka napo­jení světlíku

Délka hran, jejichž typ je v okně vlastního nastavení hrany nastaven jako “střešní přechod - prostup”.

Nejčastěji hrany dvou střešních částí, které mají společnou konvexně zakřivenou hranu.

Čistá plocha spodního povrchu

Plocha spodního povrchu střechy

Redukováno otvory, napojeními a operacemi s tělesy.

Čistá plocha hrany

Celková plocha všech hran střechy

Redukováno otvory, napojeními a operacemi s tělesy.

Čistá plocha horního povrchu

Plocha horního povrchu střechy

Redukováno otvory, napojeními a operacemi s tělesy.

Počet otvorů

Počet otvorů ve střeše

Otvory vytvořené ručně nebo otvory vytvořené automaticky při vložení střešního okna.

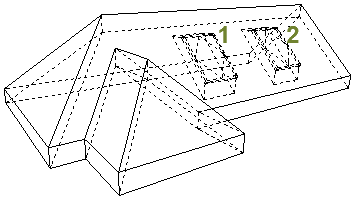

Počet střeš­ních oken

Počet střešních oken vložených do střechy.

Plocha otvorů

Celková plocha všech střešních oken vložených do střechy.

Délka hře­bene

Délka hran, jejichž typ je v okně vlastního nastavení hrany nastaven jako “vrchol”.

Nejčastěji hrana na horním konci tvořená samostatnou střešní rovinou.

Sklon

Sklon střechy.

Sklon střechy lze nastavit na panelu Geometrie a umístění, pro každou střešní rovinu lze ale upravit.

Délka nárož­ních krokví

Délka hran, jejichž typ je v okně vlastního nastavení hrany nastaven jako “hřeben”.

Nejčastěji dvě protější střešní roviny, které se protínají v hřebeni.

Úroveň stře­chy

Pokud se jedná o víceúrovňovou střechu, zobrazuje, do které úrovně střešní rovina patří.

Čísla úrovní střechy můžete vidět na panelu geometrie a umístění v nastavení střechy, případně v Infopaletce.

Délka napo­jení boční zdi

Celková délka všech hran střechy, jejichž typ je ve vlastním nastavení hrany nastaven jako “boční zeď”.

Typicky hrana střechy, která je napojená na zeď a probíhá podél ní vodorovně.

Tloušťka střechy

Tloušťka střechy měřená kolmo k referenčnímu povrchu.

Hodnotu tloušťky lze nastavit na panelu Geometrie a umístění v nastavení střechy, případně v Infopaletce. (Může být zobrazena jako kolmá nebo svislá hodnota).

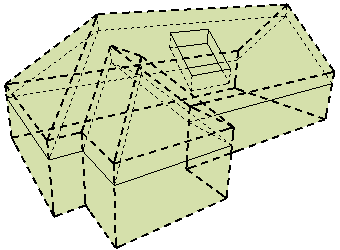

Operační tělesa

Vytažená z referenčních čar nebo z obrysu

Volba na panelu Model v nastavení střechy.

Určuje tvar operační hmoty, kterou pak zohledňují prvky napojované na tuto střechu.

Délka žlabu

Délka hran, jejichž typ je v okně vlastního nastavení hrany nastaven jako “úžlabí”.

Svislá tloušťka

Tloušťka střechy měřená svisle od referenčního povrchu.

Hodnotu tloušťky lze nastavit na panelu Geometrie a umístění v nastavení střechy, případně v Infopaletce (může být zobrazena jako kolmá nebo svislá hodnota).
