Parametr
Krátký popis
Dlouhý popis
Geometricá metoda skořepiny
Geometrická metoda použitá při vytváření skořepiny: Vytažená, rotační nebo zborcená
Povrchový materiál hran
Jméno povrchového materiálu hran skořepiny.
Vykáže výchozí povrchový materiál hran skořepiny (dle stavebního materiál). Pro sendvičové konstrukce nevykáže nic.
Pokud chcete vykázat všechny povrchové materiály, včetně vlastních materiálů a materiálů sendvičů, použijte tabulky Povrchové materiály (např. Všechny povrchové materiály).

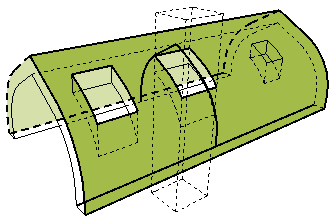

Podmíněná plocha na opačné straně
Plocha povrchu skořepiny opačného k referenčnímu - tato hodnota může být podmíněna výpočtovými pravidly.
Referenční strana: Membrána skořepiny ("horní" povrch skořepiny.) Sendvičová skořepina: První vrstva sendvičové konstrukce v nastavení sendviče.
Podmínka: Odečte plochu pouze těch otvorů, které přesahují rozměry nastavené v menu Volby > Předvolby projektu > Výpočtové jednotky a pravidla (“Redukovat plochu skořepiny…”).
Redukováno napojeními a operacemi s tělesy.
ng
Podmíněná plocha na referenční straně
Plocha referenčního povrchu skořepiny - tato hodnota může být podmíněna výpočtovými pravidly.
Podmínka: Odečte plochu pouze těch otvorů, které přesahují rozměry nastavené v menu Volby > Předvolby projektu > Výpočtové jednotky a pravidla (“Redukovat plochu skořepiny…”).
Redukováno napojeními a operacemi s tělesy.

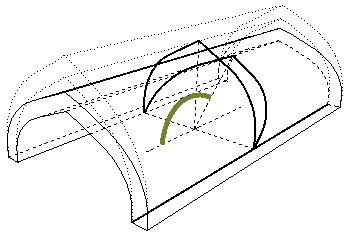

Úhel deformace skořepiny
Pro vytaženou skořepinu. Úhel profilu skořepiny měřený k její rovině. Výchozí nastavení: 90 stupňů, ale její změny vám umožňují natáhnout profil skořepiny pod nějakým úhlem a vytvořit tak deformovanou skořepinu.
Pro rotační skořepinu: Úhel osy rotační skořepiny měřený k jejímu úhlu roviny.
Hodnotu úhlu deformace lze nastavit na panelu vlastnosti vytažení v nastavení skořepiny, případně v Infopaletce.
Délka napojení kupole
Délka hran, jejichž typ je v okně vlastního nastavení hrany nastaven jako “střešní přechod - kupole”.
Nejčastěji hrany dvou skořepin, které mají společnou zakřivenou hranu.

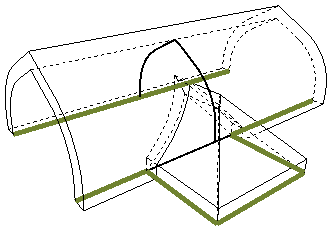

Délka okapu
Celková délka všech hran, jejichž typ je v okně vlastního nastavení hrany nastaven jako “okap”.

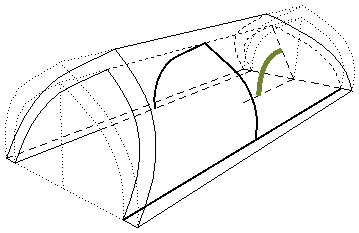

Náklon na konci
Pouze pro vytaženou skořepinu. Úhel profilu skořepiny měřený od úhlu sklonu skořepiny na druhém konci vytažené skořepiny. Hodnotu náklonu na konci lze nastavit na panelu vlastnosti vytažení v nastavení skořepiny, případně v Infopaletce.

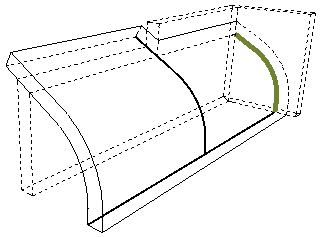

Délka napojení koncové zdi
Celková délka všech hran střechy, jejichž typ je ve vlastním nastavení hrany nastaven jako “koncová zeď”.
Typicky se jedná o hranu, která je napojená na zeď a klesá podél ní dolů.

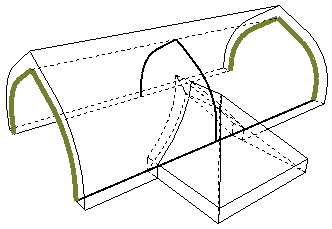

Délka štítu
Celková délka všech hran, jejichž typ je v okně vlastního nastavení hrany nastaven jako “štít”.

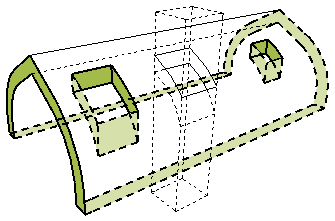

Hrubá plocha hran
Plocha všech hran skořepiny včetně plochy hran všech otvorů.
Redukováno napojeními. Operace s tělesy započítány nejsou

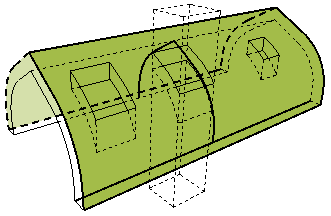

Hrubá plocha na opačné straně
Plocha skořepiny opačná k referenční straně, včetně plochy všech otvorů.
Redukováno napojeními. Operace s tělesy započítány nejsou

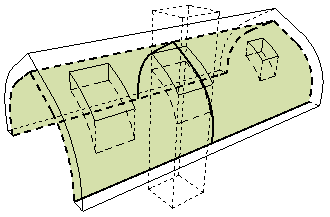

Hrubá plocha na referenční straně
Plocha skořepiny na referenční straně, včetně plochy všech otvorů.
Referenční strana: Membrána skořepiny ("horní" povrch skořepiny.) Sendvičová skořepina: První vrstva sendvičové konstrukce v nastavení sendviče.
Redukováno napojeními. Operace s tělesy započítány nejsou.
Délka nároží
Délka hran, jejichž typ je v okně vlastního nastavení hrany nastaven jako “nároží”.
Typicky hrany dvou sousedních skořepin tvořících nároží

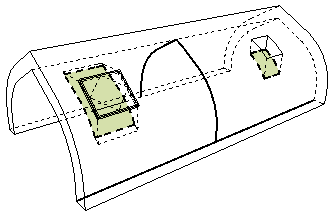

Plocha otvorů
Součet ploch všech otvorů ve skořepině.
Délka napojení světlíku
Délka hran, jejichž typ je v okně vlastního nastavení hrany nastaven jako “střešní přechod - prostup”.
Nejčastěji hrany dvou skořepin, které mají společnou konkávní hranu.

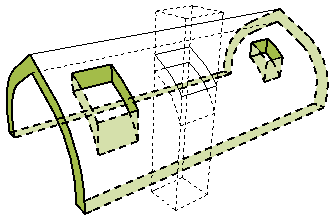

Čistá plocha hran
Celková plocha všech hran skořepiny
Redukováno otvory, napojeními a operacemi s tělesy.
Čistá plocha na opačné straně
Plocha povrchu skořepiny opačného k referenčnímu
Redukováno otvory, napojeními a operacemi s tělesy.

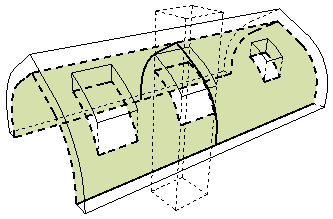

Čistá plocha na referenční straně
Plocha referenčního povrchu skořepiny
Referenční strana: Membrána skořepiny ("horní" povrch skořepiny.) Sendvičová skořepina: První vrstva sendvičové konstrukce v nastavení sendviče.
Redukováno otvory, napojeními a operacemi s tělesy.

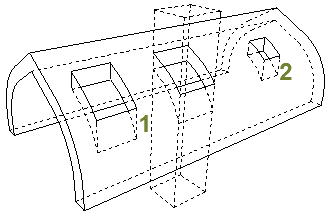

Počet otvorů
Počet otvorů ve skořepině
Otvory vytvořené ručně nebo otvory vytvořené automaticky při vložení střešního okna.

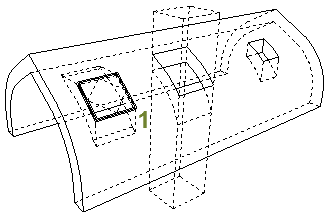

Počet střešních oken
Počet střešních oken vložených do skořepiny.

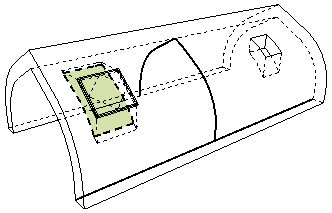

Plocha otvorů
Celková plocha všech střešních oken vložených do skořepiny.
Délka hřebene
Délka hran, jejichž typ je v okně vlastního nastavení hrany nastaven jako “vrchol”.
Nejčastěji hrana na horním konci tvořená samostatnou rovinou skořepiny.

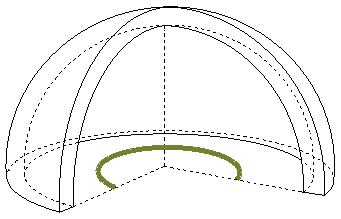

Úhel rotace skořepiny
Pouze pro rotační skořepinu: Úhel, o který je skořepina otočená kolem své osy. Hodnotu úhlu otočení nastavíte graficky při vytváření skořepiny, případně lze nastavit na panelu vlastnosti rotace v nastavení skořepiny nebo v Infopaletce.
Délka nárožních krokví
Délka hran, jejichž typ je v okně vlastního nastavení hrany nastaven jako “hřeben”.
Nejčastěji dvě protější skořepiny, které se protínají v hřebeni.

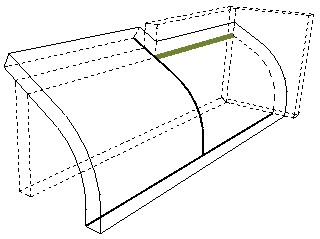

Délka napojení boční zdi
Celková délka všech hran střechy, jejichž typ je ve vlastním nastavení hrany nastaven jako “boční zeď”.
Typicky hrana skořepiny, která je napojená na zeď a probíhá podél ní vodorovně.
Náklon na začátku
Pouze pro vytaženou skořepinu. Úhel profilu skořepiny měřený od úhlu sklonu skořepiny na počátečním konci vytažené skořepiny. Hodnotu náklonu na začátku lze nastavit na panelu vlastnosti vytažení v nastavení skořepiny, případně v Infopaletce.

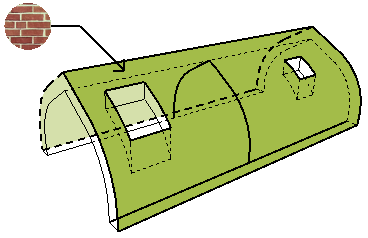

Povrchový materiál skořepiny na opačné straně
Jméno povrchového materiálu přiřazeného povrchu skořepiny opačného referenčnímu.
Povrchový materiál nastavíte na panelu Model v nastavení skořepiny

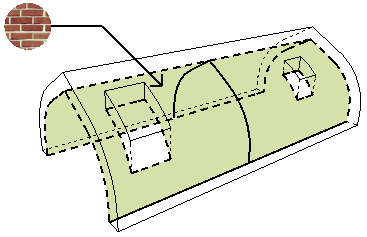

Povrchový materiál skořepiny na referenční straně
Jméno povrchového materiálu přiřazeného referenčnímu povrchu.
Referenční strana: Membrána skořepiny ("horní" povrch skořepiny.) Sendvičová skořepina: První vrstva sendvičové konstrukce v nastavení sendviče.
Povrchový materiál nastavíte na panelu Model v nastavení skořepiny

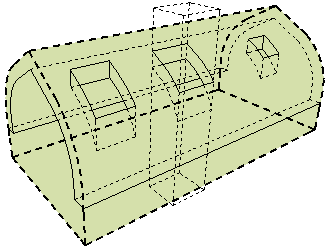

Operační tělesa
Vytažení směrem dolů, nahoru nebo editovatelná.
Volba na panelu Model v nastavení skořepiny.
Určuje tvar operační hmoty, která je použita při napojování jiných prvků k této skořepině.
