Parametr

Krátký popis

Dlouhý popis

Odsazení trámu

Odsazení referenční čáry

V nastavení trámu: odsazení trámu od osy

Průřez trámu (seg­mentu)

Hranatý, Kruhový nebo Profilový

Tvar průřezu trámu definovaný v okně nastavení trámu.

Úhel sklonu trámu

Stejná hodnota jako obecný parametr "Úhel sklonu"

Povrchový materiál konců trámu (segmentu)

Jméno povrchového materiálu obou konců trámu.

Dáno stavebním materiálem nebo nastavením přepsání povrchových materiálů v nastavení prvku

Plocha kon­cového povrchu trámu (seg­mentu)

Plocha obou konců trámu

Výška otvoru trámu

Výška nebo průměr prvního vloženého otvoru v trámu.

Hodnota stejná jako rozměr 2 nebo průměr otvoru na panelu Otvor v nastavení trámu

Úroveň otvoru

Vzdálenost středu prvního vloženého otvoru od hrany trámu

Stejná hodnota jako Umístění na panelu Otvor v nastavení trámu.

Počet otvorů trámu

Celkový počet otvorů v trámu

Šířka otvoru trámu

Šířka prvního vloženého otvoru trámu

Stejná hodnota jako rozměr otvoru 1 na panelu Otvor v nastavení trámu.

Plocha hran otvorů trámu

Celková plocha všech otvorů trámu

Plocha otvorů trámu

Celková plocha otvorů ve trámu vypočtená na jedné straně.

Objem otvorů trámu

Celkový objem otvorů v trámu

Plocha otvorů trámu násobená šířkou trámu.

Povrchový materiál levého povr­chu trámu (segmentu)

Jméno povrchového materiálu levého povrchu trámu.

Dáno stavebním materiálem nebo nastavením přepsání povrchových materiálů v nastavení prvku

“Levá” a “pravá” strana jsou určeny podle směru referenční čáry trámu. Směr referenční čáry se shoduje se směrem, kterým jste táhli čáru při kreslení trámu.

Plocha levého povr­chu trámu (segmentu)

Plocha levého povrchu trámu

redukováno otvory a operacemi s tělesy

“Levá” a “pravá” strana jsou určeny podle směru referenční čáry trámu. Směr referenční čáry se shoduje se směrem, kterým jste táhli čáru při kreslení trámu.

Šířka

Šířka segmentu trámu

Povrchový materiál pravého povrchu trámu (seg­mentu)

Jméno povrchového materiálu pravého povrchu trámu.

Dáno stavebním materiálem nebo nastavením přepsání povrchových materiálů v nastavení prvku

“Levá” a “pravá” strana jsou určeny podle směru referenční čáry trámu. Směr referenční čáry se shoduje se směrem, kterým jste táhli čáru při kreslení trámu.

Plocha pra­vého povr­chu trámu (segmentu)

Plocha pravého povrchu trámu

redukováno otvory a operacemi s tělesy

“Levá” a “pravá” strana jsou určeny podle směru referenční čáry trámu. Směr referenční čáry se shoduje se směrem, kterým jste táhli čáru při kreslení trámu.

Typ kon­strukce trámu (seg­mentu)

Základní nebo vlastní profil

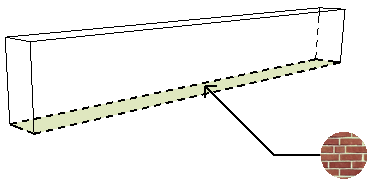

Povrchový materiál spodního povrchu trámu (seg­mentu)

Jméno povrchového materiálu spodního povrchu trámu.

Dáno stavebním materiálem nebo nastavením přepsání povrchových materiálů v nastavení prvku

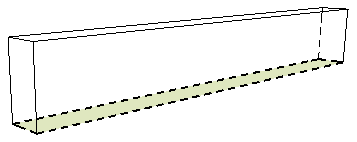

Plocha spodního povrchu trámu (seg­mentu)

Plocha spodního povrchu trámu

redukováno otvory a operacemi s tělesy

“Levá” a “pravá” strana jsou určeny podle směru referenční čáry trámu. Směr referenční čáry se shoduje se směrem, kterým jste táhli čáru při kreslení trámu.

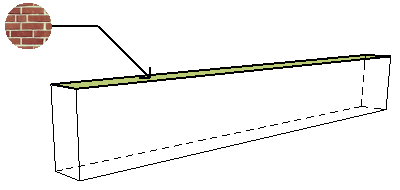

Povrchový materiál horního povrchu trámu (seg­mentu)

Jméno povrchového materiálu horního povrchu trámu.

Dáno stavebním materiálem nebo nastavením přepsání povrchových materiálů v nastavení prvku

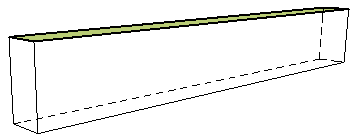

Plocha hor­ního povr­chu trámu (segmentu)

Plocha horního povrchu trámu

redukováno otvory a operacemi s tělesy
