Parametr
Krátký popis
Dlouhý popis

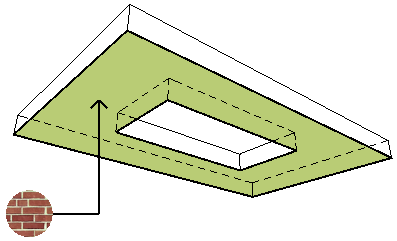

Povrchový materiál spodního povrchu
Jméno povrchového materiálu, který je přiřazen spodnímu povrchu desky.
Dle nastavení desky

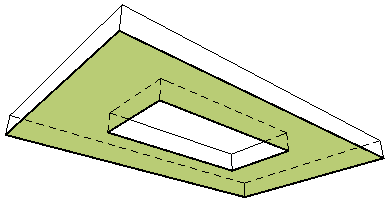

Plocha spodního povrchu
Plocha spodního povrchu desky
Redukováno napojeními a operacemi s tělesy.

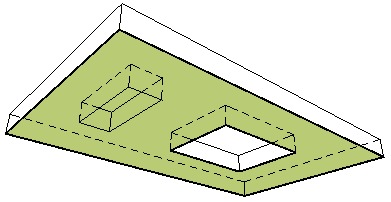

Podmíněná plocha spodního povrchu
Plocha spodního povrchu desky - tato hodnota může být podmíněna výpočtovými pravidly.
Podmínka: Odečte plochu pouze těch otvorů, které přesahují rozměry nastavené v menu Volby > Předvolby projektu > Výpočtové jednotky a pravidla (“Redukovat plochu desky…”).
Redukováno napojeními a operacemi s tělesy.

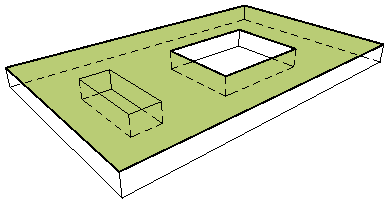

Podmíněná plocha horního povrchu
Plocha horního povrchu desky - tato hodnota může být podmíněna výpočtovými pravidly.
Podmínka: Odečte plochu pouze těch otvorů, které přesahují rozměry nastavené v menu Volby > Předvolby projektu > Výpočtové jednotky a pravidla (“Redukovat plochu desky…”).
Redukováno napojeními a operacemi s tělesy.

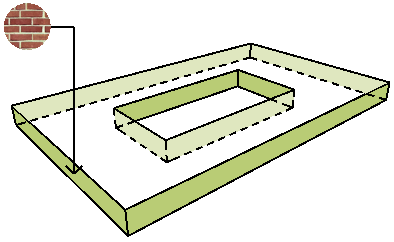

Povrchový materiál hran
Jméno povrchového materiálu přiřazeného hranám desky.
Vykáže výchozí povrchový materiál hran desky (dle stavebního materiál). Pro sendvičové konstrukce nevykáže nic.
Pokud chcete vykázat všechny povrchové materiály, včetně vlastních materiálů a materiálů sendvičů, použijte tabulky Povrchové materiály (např. Všechny povrchové materiály).

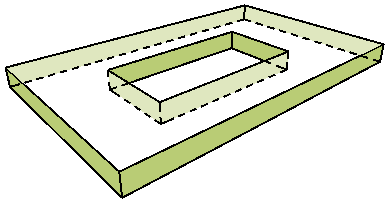

Plocha hran
Plocha všech hran desky
Redukováno napojeními a operacemi s tělesy.

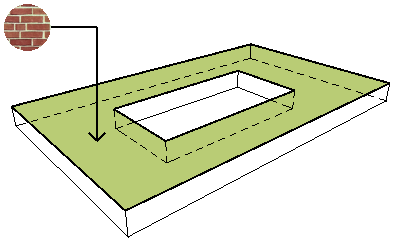

Povrchový materiál horního povrchu
Jméno povrchového materiálu, který je přiřazen hornímu povrchu desky.

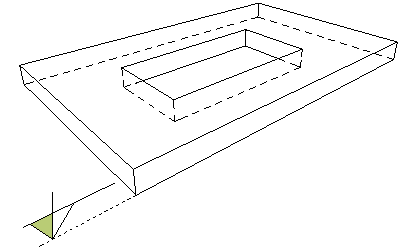

Spodní výška
Výšková úroveň spodního povrchu desky

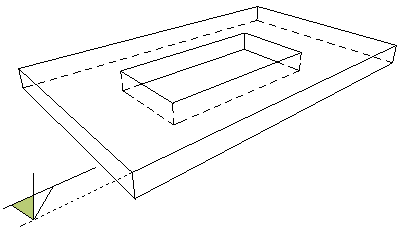

Horní výška
Výšková úroveň horního povrchu desky

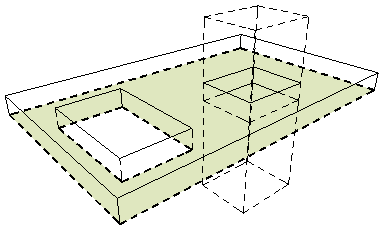

Hrubá plocha spodního povrchu desky
Plocha spodního povrchu desky včetně plochy všech otvorů.
Redukováno napojeními. Operace s tělesy započítány nejsou

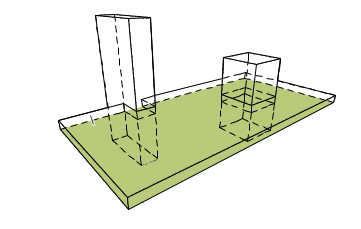

Hrubá plocha spodního povrchu desky s otvory
Plocha spodní strany desky bez plochy všech otvorů.
Redukováno napojeními. Operace s tělesy započítány nejsou

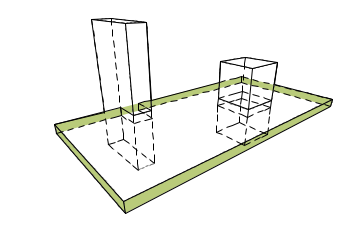

Hrubá plocha hran desky
Plocha všech hran desky. Hrany otvorů nejsou započteny.
Redukováno napojeními. Operace s tělesy započítány nejsou

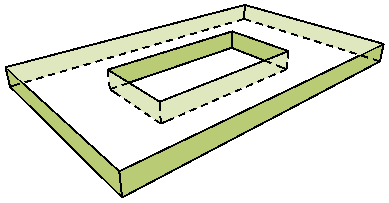

Hrubá plocha hran desky s otvory
Plocha všech hran desky včetně plochy hran všech otvorů.
Redukováno napojeními. Operace s tělesy započítány nejsou

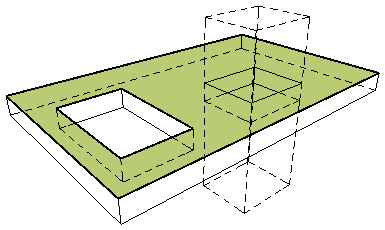

Hrubá plocha horního povrchu desky
Plocha horní strany desky včetně plochy všech otvorů.
Redukováno napojeními. Operace s tělesy započítány nejsou

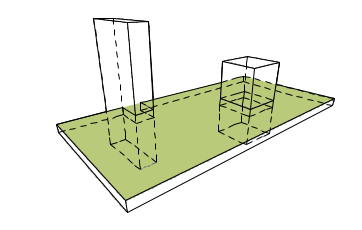

Hrubá plocha horního povrchu desky s otvory
Plocha horního povrchu desky redukovaná o plochu všech otvorů.
Redukováno napojeními. Operace s tělesy započítány nejsou

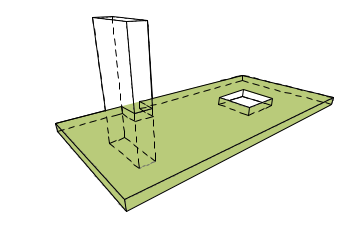

Hrubý objem desky, otvory odečteny
Objem desky bez objemu všech případných otvorů. Objem je vypočítán s ohledem na napojení a ořezání, nejsou ale zohledněny operace s tělesy
Redukováno napojeními. Operace s tělesy započítány nejsou

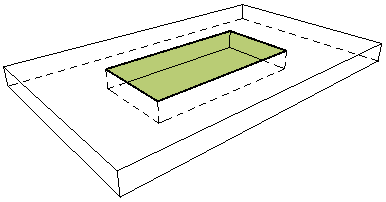

Plocha otvorů
Celková plocha všech otvorů v desce měřená podle polygonu ve 2D.
Operace s tělesy započítány nejsou
Umístění referenční roviny
Na horním nebo spodním povrchu.
U sendvičových desek může být také horní nebo spodní povrch nosné vrstvy.
Referenční rovina desky je nastavena v nastavení desky.

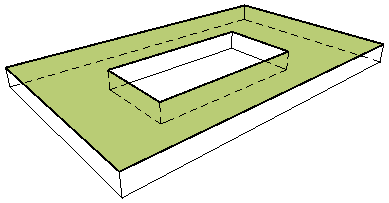

Plocha horního povrchu
Plocha všech horního povrchu desky.
Redukováno napojeními a operacemi s tělesy.
