Parametr
Krátký popis
Dlouhý popis

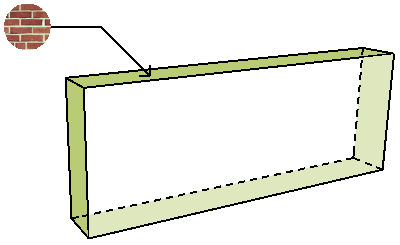

Povrchový materiál hran
Jméno povrchového materiálu přiřazeného hranám zdi.
Vykáže výchozí povrchový materiál hran zdi (dle stavebního materiál). Pro sendvičové konstrukce nevykáže nic.
Pokud chcete vykázat všechny povrchové materiály, včetně vlastních materiálů a materiálů sendvičů, použijte tabulky Povrchové materiály (např. Všechny povrchové materiály).
Vnitřní úhel sklonu
Úhel sklonu vnitřního povrchu šikmé zdi měřený od svislice.
Vnější úhel sklonu
Úhel sklonu vnějšího povrchu šikmé zdi měřený od svislice.
Stejná hodnota jako obecný parametr "Úhel sklonu"
Geometricá metoda zdi
Jednoduchá, lichoběžníková nebo polygon.
Tloušťka vzduchové mezery zdi
Tloušťka vrstvy zdi, která je definovaná jako “Vzduchová vrstva”
Vzduchová vrstva je nastavena v menu Volby > Předvolby projektu > Výpočtové jednotky a pravidla.
Plocha otvorů ve zdi na vnitřním povrchu analyticky
Plocha všech otvorů ve zdi (okna, dveře, prázdné otvory) na vnitřním povrchu zdi.
Plocha je vypočtena z otvorů, které vzniky vyříznutím GDL objekty.
Plocha otvorů ve zdi na vnějším povrchu analyticky
Plocha všech otvorů ve zdi (okna, dveře, prázdné otvory) na vnějším povrchu zdi.
Plocha je vypočtena z otvorů, které vzniky vyříznutím GDL objekty.
Objem prázdných otvorů ve zdi analyticky
Objem otvorů ve zdi (okna, dveře a prázdné otvory).
Objem je vypočten z otvorů, které vzniky vyříznutím GDL objekty.
Nezohledňuje operace s tělesy.

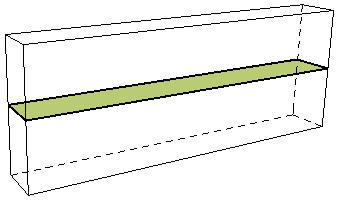

Plocha zdí
Plocha vodorovného řezu zdí, jak je zobrazen v půdorysu.
Plocha se může lišit v závislosti na nastavení Zobrazení půdorysu (např. Pouze řez vs. Standardní nad řezem).
Průsečíky zdí nemají na plochu vliv.
Sdružená šířka dveří ve zdi
Součet nominálních šířek (jak jsou v nastavení dveří) všech dveří vložených do zdi.
Sdružená šířka oken ve zdi
Součet nominálních šířek (jak jsou v nastavení oken) všech oken vložených do zdi.
Podmíněná délka zdi na vnitřním povrchu
Délka zdi na vnějším povrchu - tato délka může být podmíněna výpočtovými pravidly.
Podmínka: Odečte délku otvorů, které přesahují délku nastavenou v menu Volby > Předvolby projektu > Výpočtové jednotky a pravidla (“Redukovat délku zdi…”).
grad
Podmíněná délka zdi na vnějším povrchu
Délka zdi na vnějším povrchu - tato délka může být podmíněna výpočtovými pravidly.
Podmínka: Odečte délku otvorů, které přesahují délku nastavenou v menu Volby > Předvolby projektu > Výpočtové jednotky a pravidla (“Redukovat délku zdi…”).
Podmíněná plocha na vnitřním povrchu
Plocha vnitřního povrchu zdi - tato plocha může být podmíněna výpočtovými pravidly.
Podmínka: Odečte plochu otvorů, které přesahují plochu nastavenou v menu Volby > Předvolby projektu > Výpočtové jednotky a pravidla (“Redukovat plochu zdi…”).
Redukováno napojeními a operacemi s tělesy.
Podmíněná plocha na vnějším povrchu
Plocha vnějšího povrchu zdi - tato plocha může být podmíněna výpočtovými pravidly.
Podmínka: Odečte plochu otvorů, které přesahují plochu nastavenou v menu Volby > Předvolby projektu > Výpočtové jednotky a pravidla (“Redukovat plochu zdi…”).
Redukováno napojeními a operacemi s tělesy.
Podmíněný objem vrstvy zdi na vnitřním povrchu
Objem vrstvy zdi na vnitřním povrchu - tento objem může být podmíněn výpočtovými pravidly.
Podmínka: Odečte objem otvorů, které přesahují rozměry nastavené v menu Volby > Předvolby projektu > Výpočtové jednotky a pravidla (“Redukovat objem zdi…”).
Redukováno napojeními a operacemi s tělesy.
Podmíněný objem vrstvy zdi na vnějším povrchu
Objem vrstvy zdi na vnějším povrchu - tento objem může být podmíněn výpočtovými pravidly.
Podmínka: Odečte objem otvorů, které přesahují rozměry nastavené v menu Volby > Předvolby projektu > Výpočtové jednotky a pravidla (“Redukovat objem zdi…”).
Redukováno napojeními a operacemi s tělesy.
Koncová tloušťka zdi
Tloušťka konce lichoběžníkové zdi.
Druhá tloušťka, v nastavení zdi pro lichoběžníkovou zeď.
Hrubá plocha zdi na vnitřním povrchu
Hrubá plocha zdi na vnitřním povrchu - včetně plochy všech otvorů
Redukováno napojeními. Operace s tělesy započítány nejsou.
Hrubá plocha zdi na vnějším povrchu
Hrubá plocha zdi na vnějším povrchu - včetně plochy všech otvorů
Redukováno napojeními. Operace s tělesy započítány nejsou.
Povrchový materiál vnitřní strany
Název povrchového materiálu, který je přiřazen vnitřnímu povrchu zdi.
Délka referenční čáry
Délka referenční čáry zdi.
Délka zdi ve středu
Délka zdi měřená ze začátku na konec v ose zdi
Délka zdi na vnitřním povrchu
Délka zdi měřená ze začátku na konec na vnitřním povrchu zdi.
Délka zdi na vnějším povrchu
Délka zdi měřená ze začátku na konec na vnějším povrchu zdi.
Maximální výška zdi
Výška zdi v jejím nejvyšším bodě.
Ořezání střechou je zohledněno.
Napojení a operace s tělesy jsou ignorovány.
Maximální výška vrstvy zdi na vnitřním povrchu
Výška vrstvy zdi v jejím nejvyšším bodě na vnitřním povrchu zdi.
Ořezání střechou je zohledněno.
Napojení a operace s tělesy jsou ignorovány.
Maximální výška vrstvy zdi na vnějším povrchu
Výška vrstvy zdi v jejím nejvyšším bodě na vnějším povrchu zdi.
Ořezání střechou je zohledněno.
Napojení a operace s tělesy jsou ignorovány.
Minimální výška vrstvy zdi na vnitřním povrchu
Výška vrstvy zdi v jejím nejnižším bodě na vnitřním povrchu zdi.
Ořezání střechou je zohledněno.
Napojení a operace s tělesy jsou ignorovány.
Minimální výška vrstvy zdi na vnějším povrchu
Výška vrstvy zdi v jejím nejnižším bodě na vnějším povrchu zdi.
Ořezání střechou je zohledněno.
Napojení a operace s tělesy jsou ignorovány.

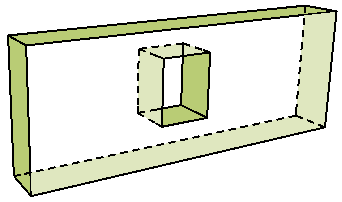

Čistá plocha hran
Součet ploch všech hran zdi. Redukováno napojeními a operacemi s tělesy.
Čistá plocha zdi na vnitřním povrchu
Plocha zdi měřená na jejím vnitřním povrchu.
Redukováno otvory, napojeními a operacemi s tělesy.
Čistá plocha zdi na vnějším povrchu
Plocha zdi měřená na jejím vnějším povrchu.
Redukováno otvory, napojeními a operacemi s tělesy.
Počet sloupů
Počet sloupů, které zeď protíná
Počet dveří ve zdi
Počet dveří ve zdi
Počet otvorů (počet prázdných otvorů)
Počet prázdných otvorů ve zdi
Počet oken ve zdi
Počet oken ve zdi
Povrchový materiál vnější strany
Název povrchového materiálu, který je přiřazen vnějšímu povrchu zdi.
Umístění referenční čáry
Jak je v nastavení zdi (vnější, vnitřní povrch nebo střed).
Sendvičové zdi: může být ne vnější a vnitřním povrchu nosné vrstvy nebo na středu nosné vrstvy.
Tloušťka zdi (Zastaralé)
Zastaralé. Viz obecné pole tloušťky.
Tloušťka vrstvy zdi na vnitřním povrchu
Sendvičové zdi: Tloušťka vrstvy na vnitřním povrchu zdi.
Tloušťka každé vrstvy je nastavená v menu Volby > Atributy prvků > Sendvičové konstrukce.
Tloušťka vrstvy zdi na vnějším povrchu
Sendvičové zdi: Tloušťka vrstvy na vnějším povrchu zdi.
Tloušťka každé vrstvy je nastavená v menu Volby > Atributy prvků > Sendvičové konstrukce.
Objem vrstvy zdi na vnitřním povrchu
Čistá tloušťka vrstvy na vnitřním povrchu zdi.
Odečtený objem otvorů ve vrstvě
Redukováno napojeními a operacemi s tělesy.
Objem vrstvy zdi na vnějším povrchu
Čistá tloušťka vrstvy na vnějším povrchu zdi.
Odečtený objem otvorů ve vrstvě
Redukováno napojeními a operacemi s tělesy.
Typ sklonu zdi
Rovná, šikmá nebo šikmá dvojitá.
Jak je definováno na panelu Geometrie a umístění v nastavení zdi
