Parametr
Krátký popis
Dlouhý popis
Čistý obvod zóny
Obvod zóny měřený u vnitřních hran zdí obklopujících zónu (bez ohledu na umístění referenční čáry).
Naměřená čistá plocha
Celková plocha polygonu zóny. Nezahrnuje plochu jakýchkoli obvodových zdí.
Plocha může být dále redukovaná plochou některých prvků ležících v polygonu zóny.
Do čisté plochy není započítána plocha konstrukčních prvků v zóně,
jejichž "Vztah k zóně" je nastaven na "Hranice zóny".
Vztah k zóně můžete nastavit pro
- zdi a sloupy: Okno nastavení, panel Model
- lehký obvodový plášť Okno nastavení, panel Umístění členu
Naměřená plocha
Celková plocha polygonu zóny. Může zahrnovat plochu obvodových zdí až po jejich referenční čáru.
Obvodové zdi jsou zahrnuty v naměřené ploše, pokud je zóna roztažená až k referenčním čarám.
Počet trámů v zóně
Počet trámů v zóně.
Trám je součástí zóny, pokud je jakákoli část jeho 2D polygonu uvnitř zóny nebo se s hranou zóny překrývá.
Počet sloupů v zóně
Počet sloupů v zóně.
Sloup je součástí zóny, pokud je jakákoli část jeho 2D polygonu uvnitř zóny nebo se s hranou zóny překrývá.
Počet konkávních rohů v zóně
Konkávní rohy polygonu zóny.
Počet rohů v zóně
Celkový počet rohů polygonu zóny.
Počet dveří v zóně
Počet dveří v zóně.
Dveře jsou součástí zóny, pokud je jakákoli část jejich 2D polygonu uvnitř zóny nebo se s hranou zóny překrývá.
Počet lamp v zóně
Počet lamp v zóně.
Lampa je součástí zóny, pokud je jakákoli část jejího 2D polygonu uvnitř zóny nebo se s hranou zóny překrývá.
Počet objektů v zóně
Počet objektů v zóně.
Objekt je součástí zóny, pokud je jakákoli část jeho 2D polygonu uvnitř zóny nebo se s hranou zóny překrývá.
Počet částí zdí v zóně
Část zdi: zeď, která prochází na hranici zóny.
Počet oken v zóně
Počet oken v zóně.
Okno je součástí zóny, pokud je jakákoli část jeho 2D polygonu uvnitř zóny nebo se s hranou zóny překrývá.
Hrubý obvod zóny
Obvod zóny vycházející z polygonu zóny naspodu hmoty zóny.
U zóny vytvořené metodou referenční čára bude tato hodnota rovna součtu délek referenčních čar zdí, které zónu obklopují.
Obvod zdí
Obvod zdí ohraničujících zónu.
Plocha zdí
Plocha zdí ohraničujících zónu.
Zeď je součástí zóny, pokud je jakákoli část jeho 2D polygonu uvnitř zóny nebo se s hranou zóny překrývá.
Odečet plochy
Vypočtená plocha jako procento redukované plochy.
V nastavení zóny - panel Výpočet plochy: Pokud u volby "Zmenšit o" nastavíte hodnotu, výsledek se projeví jako vypočtená plocha.
(Například: pokud je hodnota "Zmenšit o" 20 procent, "Zmenšená plocha" je 80 procent.)
Vypočtená plocha
Plocha zóny po zmenšení je dále redukována procentuální hodnotou nastavenou na panelu Výpočet plochy v nastavení zóny.
V nastavení zóny - panel Výpočet plochy: aktivujte "Zmenšit o" a zadejte procento plochy, která má být odečtena od plochy zóny. Výsledkem je vypočtená plocha.
Plocha dveří
Součet ploch všech dveří v zóně.
Dveře jsou součástí zóny, pokud je jakákoli část jejich 2D polygonu uvnitř zóny nebo se s hranou zóny překrývá.
Šířka dveří
Celková šířka všech dveří v zóně
Dveře jsou součástí zóny, pokud je jakákoli část jejich 2D polygonu uvnitř zóny nebo se s hranou zóny překrývá.
Odečtená plocha sloupů
Plocha sloupů odečtená od naměřené plochy zóny.
Relevantní, pokud zóna obsahuje sloupy. Pokud je vzat k zóně = “Odečíst pouze plochu zónu” a plocha sloupu přesahuje minimální hodnotu nastavenou v předvolbách zón, je plocha zóny redukována o procentuální hodnotu nastavenou v předvolbách zón.
Odečtená plocha výplně
Plocha výplní odečtená od naměřené plochy zóny.
Relevantní, pokud zóna obsahuje výplně. Pokud je odečítání plochy výplně od zóny aktivní (viz nastavení výplně - Obecné nastavení), je plocha zóny redukována o definované procento.
Vyjmutá malá plocha
Malá hraniční plocha odečtená od naměřené hodnoty plochy zóny.
Zóna ořezaná střechou nebo skořepinou: Plocha zóny je redukována "plochou pod nízkým stropem" dle nastavení v předvolbách zón.
Odečtená plocha zdí
Plocha zdí odečtená od naměřené plochy zóny.
Relevantní, pokud zóna obsahuje zdi. Pokud je vzat k zóně = “Odečíst pouze plochu zónu” a plocha zdi přesahuje minimální hodnotu nastavenou v předvolbách zón, je plocha zóny redukována o procentuální hodnotu nastavenou v předvolbách zón.
Tloušťka podlahy
Tloušťka podlahy
Definováno na panelu Jméno a umístění v nastavení zóny.
Zmenšená plocha
Naměřená čistá plocha zóny redukovaná o jednotlivé odpočty plochy prvků vázaných na zónu.
Konstrukční prvky: Pokud je vzat k zóně = “Odečíst pouze plochu zónu” a plocha zdi/sloupu přesahuje minimální hodnotu nastavenou v předvolbách zón, je plocha zóny redukována o procentuální hodnotu nastavenou v předvolbách zón.
Výplně: Pokud je odečítání plochy výplně od zóny aktivní (viz nastavení výplně - Obecné nastavení), je plocha zóny redukována o definované procento.
Zóna ořezaná střechou nebo skořepinou: Plocha zóny je redukována "plochou pod nízkým stropem" dle nastavení v předvolbách zón.
Související 3D prvky
ID prvků, se kterými zóna ve 3D koliduje.
Opačným parametrem (Obecné) je “Kolidující zóny,” který vypisuje zóny, se kterými prvek koliduje.
Povrchový materiál
Povrchový materiál přiřazený zóně.
Celková odečtená plocha
Celková plocha odečtená od plochy zóny - zdi, sloupy, lehké obvodové pláště, výplně, plocha pod nízkým stropem.
Relevantní, pokud zóna obsahuje takové prvky.
Výpočet plochy zóny závisí na vztahu prvků v polygonu zóny k zóně a předvolbách zóny.

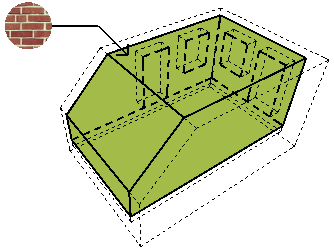

Jednotný povrchový materiál
Zaškrtávací pole, které značí, jestli zóna používá jednotný povrchový materiál nebo ne.
Pokud pole není zaškrtnuté, přebírají stěny zóny povrchové materiály navazujících konstrukcí.
Tato hodnota je nastavena na panelu Model v nastavení zóny. Vyberte povrchový materiál zóny, a pak vyberte: Buď “Použít tento povrchový materiál na všech stěnách zóny” nebo “Převzít povrchové materiály ohraničujících zdí a ořezávajících prvků.”
Plocha zadního povrchu výklenku ve zdi
Plocha zadních povrchů výklenků zóny ve zdi
Výklenky ve zdi jsou tvořeny geometrií otvorů: Ostění, parapetní niky nebo niky ve zdi. Pokud má jejich geometrie vliv na zónu (např. rozměry výklenku přesahují minimální hodnotu z preferencí zón a/nebo referenční čára otvoru kopíruje zónu), vykazují tyto parametry plochy bočních, horních a zadních částí těchto výklenků.
Plocha bočního povrchu výklenku ve zdi
Plocha bočních povrchů výklenků zóny ve zdi
Plocha horního povrchu výklenku ve zdi
Plocha horních povrchů výklenků zóny ve zdi
Plocha oken
Plocha oken v zóně.
Okno je součástí zóny, pokud je jakákoli část jeho 2D polygonu uvnitř zóny nebo se s hranou zóny překrývá.
Šířka oken
Celková šířka všech oken v zóně.
Okno je součástí zóny, pokud je jakákoli část jeho 2D polygonu uvnitř zóny nebo se s hranou zóny překrývá.
Kategorie zón
Jméno kategorie, do které je zóna přiřazena.
Definováno na panelu Jméno a umístění v nastavení zóny.
Kód kategorie místnosti
Číslo kategorie, do které je zóna přiřazena.
Dle nastavené kategorie zóny. Kódy kategorií zón můžete nastavit v menu Volby > Předvolby prvků > Kategorie zón (klikněte na tlačítko Přejmenovat).
Jméno zóny
Jméno zóny nastavené v nastavení zóny na panelu Jméno a umístění.
Číslo zóny
Číslo zóny nastavené v nastavení zóny na panelu Jméno a umístění.
