Parametr
Krátký popis
Dlouhý popis
Povrchový materiál hran
Povrchový materiál hran panelu, jak je v nastavení panelu LOP na panelu Model.
Povrchový materiál GDL panelů je nastaven přímo v jejich GDL popisu.
Zkratka orientace panelu LOP
Orientace úhlu natočení.
Úhel od severu
Úhel natočení panelu od projektového severu.
Funkce panelu LOP
Dle typu panelu fixní, okno nebo dveře
Definováno v typu panelu na panelu Geometrie v nastavení panelu LOP.
Plocha panelu se svorkami
Hrubá plocha panelu
Pro obdélníkové panely. Započítává přesah panelů do hraničících rámů (hodnot “hloubka” definovaná na panelu Typ rámu a geometrie v nastavení rámu LOP).
Vnitřní povrchový materiál panelu LOP
Povrchový materiál vnitřního povrchu panelu, jak je v nastavení panelu LOP na panelu Model.
Povrchový materiál GDL panelů je nastaven přímo v jejich GDL popisu.
Nominální výška panelu LOP
Výška panelu.
Nezahrnuje přesah panelů do navazujících rámů
Plocha panelu bez svorkami
Plocha panelu.
Pro obdélníkové panely. Nezahrnuje přesah panelů do navazujících rámů

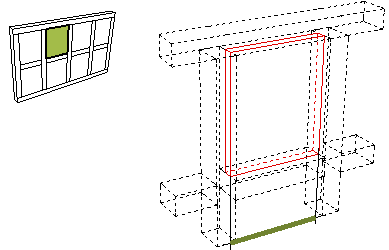

Nominální šířka
Šířka panelu
Nezahrnuje přesah panelů do navazujících rámů
Pro obecné panely se tato hodnota shoduje s normální šířkou.
Pro GDL panely může být tato hodnota nastavena v parametrech.
Orientace panelu LOP
Vypíše orientaci panelů (levá nebo pravá), které jsou nastavené jako dveře nebo okno.

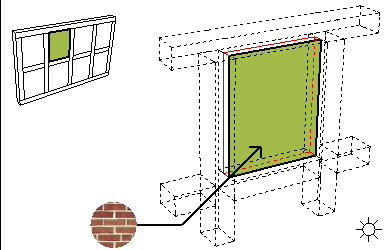

Vnější povrchový materiál
Povrchový materiál vnějšího povrchu panelu, jak je v nastavení panelu LOP na panelu Model.
Povrchový materiál GDL panelů je nastaven přímo v jejich GDL popisu.
Třída panelů
Hlavní, Distanční nebo vlastní.
Třídu panelu přiřadíte v náhledovém okně na panelu Vzor sítě a náhled v nastavení systému LOP - stránka Schéma.
Panely ze třídy “vlastní” byly upraveny v režimu úprav lehkého obvodového pláště.
Typ panelu
Jméno typu panelu
Definováno na panelu Typ a geometrie v nastavení panelu lehkého obvodového pláště.
