Parametr
Krátký popis
Dlouhý popis
Průchozí rozměry
(Pouze pro dveře.) Průchozí výška a šířka, jak jsou definované v nastavení dveří (Vlastní nastavení, stránka Nominální rozměry a tolerance).
Tloušťka rámu
Tloušťka rámu definovaná v okně nastavení (Vlastní nastavení, stránka Rám a křídlo).

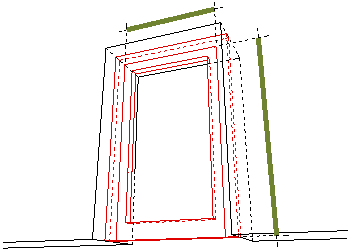

Rozměry křídla
(Pouze pro dveře.) Šířka a výška křídla, jak jsou definované v nastavení dveří (Vlastní nastavení, stránka Nominální rozměry a tolerance).

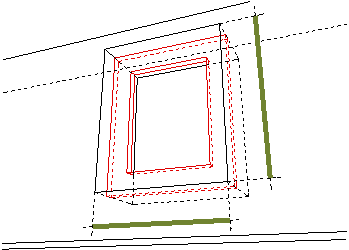

Nominální rozměry š x v
Zobrazí rozměry jako “výška x šířka”.
Parametry Výška a Šířka nastavené jako "nominální" v okně nastavení (Vlastní nastavení, stránka Nominální rozměry a tolerance).

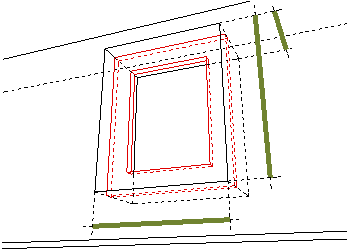

Nominální rozměry š x v x t
Zobrazí rozměry jako “výška x šířka x tloušťka zdi”.
Parametry Výška a Šířka nastavené jako "nominální" v okně nastavení (Vlastní nastavení, stránka Nominální rozměry a tolerance) a tloušťka zdi, ve které je otvor vložený. (Stejně jako u nominálního objemu otvoru dveří/okna.)

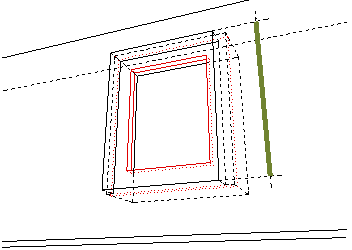

Nominální výška otvoru okna/dveří na straně ostění
Výška otvoru redukovaná o ostění v parapetu a nadpraží.
Dostupné pro otvory z knihovny ARCHICADu 10, pokud je zapnutý parametr “Nominální rozměr = Vnitřní rozměr ostění”.
Nominální výška otvoru okna/dveří na straně opačné k ostění
Výška otvoru redukovaná o ostění v parapetu a nadpraží.
Dostupné pro otvory z knihovny ARCHICADu 10, pokud je zapnutý parametr “Nominální rozměr = Vnitřní rozměr ostění”.

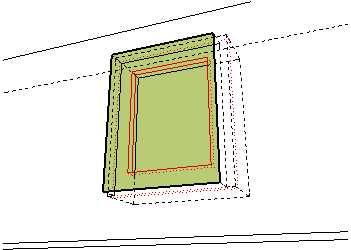

Nominální plocha otvoru okna/dveří na straně ostění
Výška mezi parapetem a nadpražím x šířka mezi ostěními.
Dostupné pro otvory z knihovny ARCHICADu 10, pokud je zapnutý parametr “Nominální rozměr = Vnitřní rozměr ostění”.
Nominální plocha otvoru okna/dveří na straně opačné k ostění
Výška otvoru x šířka otvoru.
Dostupné pro otvory z knihovny ARCHICADu 10, pokud je zapnutý parametr “Nominální rozměr = Vnitřní rozměr ostění”.

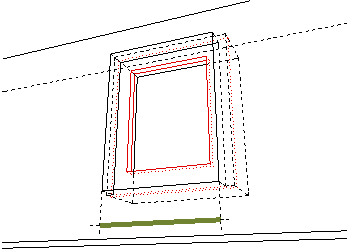

Nominální šířka otvoru okna/dveří na straně ostění
Šířka otvoru redukovaná přesahem ostění.
Dostupné pro otvory z knihovny ARCHICADu 10, pokud je zapnutý parametr “Nominální rozměr = Vnitřní rozměr ostění”.

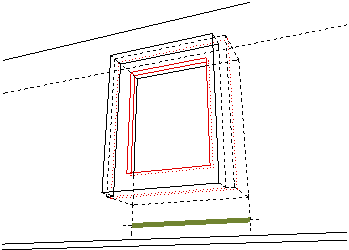

Nominální šířka otvoru okna/dveří na straně opačné k ostění
Šířka otvoru.
Dostupné pro otvory z knihovny ARCHICADu 10, pokud je zapnutý parametr “Nominální rozměr = Vnitřní rozměr ostění”.
Orientace dveří/okna
L jako levá, P jako pravá.
Směr, ve kterém se dveře nebo okno otevírají. Orientace otevírání je zobrazena také čárou otevření v půdorysném symbolu.

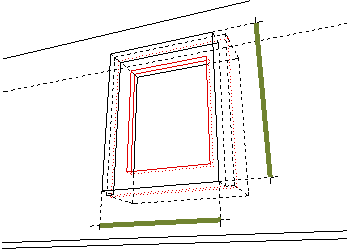

Rozměry ostění
Šířka a výška okna.
Parametry Výška a Šířka nastavené jako rozměry ostění v okně nastavení (Vlastní nastavení, stránka Nominální rozměry a tolerance).

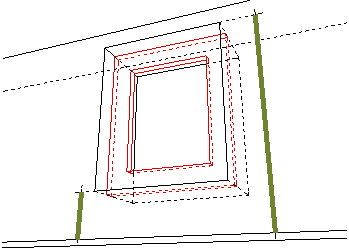

Hodnota prahu/nadpraží
Vzdálenost nadpraží (nebo prahu) k základně zdi (nebo k aktuálnímu podlaží) - dle nastavení.
Hodnota prahu nebo nadpraží jak je v nastavení na panelu Náhled a umístění.

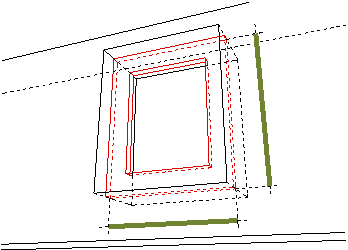

Jednotkové rozměry
Šířka a výška otvoru jednotky okna/dveří, jak je definovaná v okně nastavení.
"Jednotku" tvoří rám okna/dveří; jedná se o hodnotu stejnou jako je rozměr otvoru, ale bez tolerance.
Pohled ze strany ostění
Kolmý pohled na dveře/okno ze strany ostění.

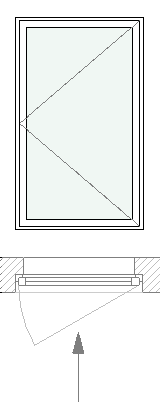

Pohled ze strany opačné k ostění
Kolmý pohled na dveře/okno ze strany opačné k ostění.

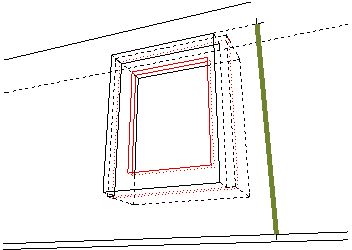

Výška nadpraží okna/dveří na straně ostění
Vzdálenost mezi základnou zdi a nadpražím.
Určeno součtem výšky parapetu a výšky otvoru s ohledem na tvar ostění.

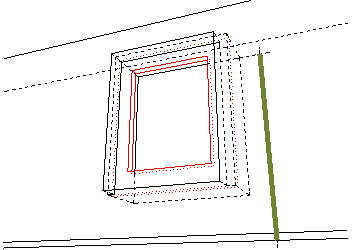

Výška nadpraží okna/dveří na straně opačné k ostění
Vzdálenost mezi základnou zdi a nadpražím na straně opačné k ostění.
Určeno součtem výšky parapetu a výšky otvoru s ohledem na tvar ostění.

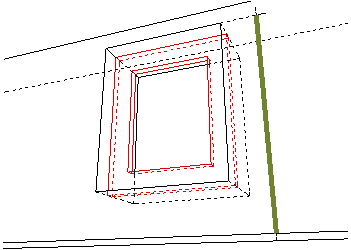

Nominální výška nadpraží okna/dveří
Vzdálenost od základny zdi k nadpraží s ohledem na tvar ostění. Určeno součtem výšky parapetu a výšky otvoru s ohledem na tvar ostění.

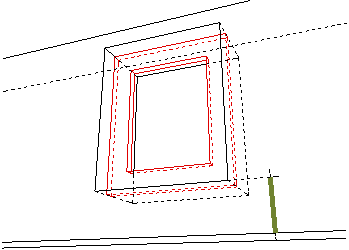

Nominální výška prahu
Vzdálenost základny zdi od horní strany prahu/parapetu. Zahrnuje hodnotu výšky prahu a výšku případného ostění.

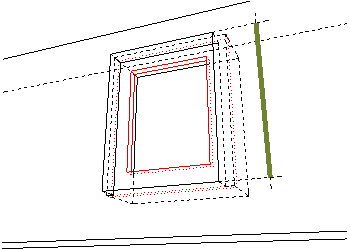

Výška otvoru okna/dveří na straně ostění
Výška otvoru bez ostění v parapetu a nadpraží.
Dostupné pro otvory z knihovny ARCHICADu 10, pokud je vypnutý parametr “Nominální rozměr = Vnitřní rozměr ostění”.

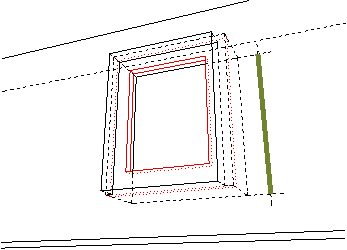

Výška otvoru okna/dveří na straně opačné k ostění
Výška otvoru.
Dostupné pro otvory z knihovny ARCHICADu 10, pokud je vypnutý parametr “Nominální rozměr = Vnitřní rozměr ostění”.

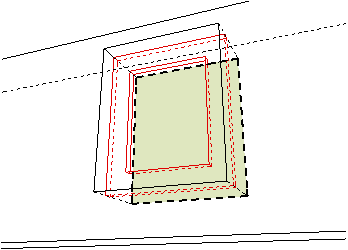

Nominální plocha otvoru okna/dveří
Výška otvoru x šířka otvoru.
Dostupné pro otvory z knihovny ARCHICADu 10, pokud je zapnutý parametr “Nominální rozměr = Vnitřní rozměr ostění”.

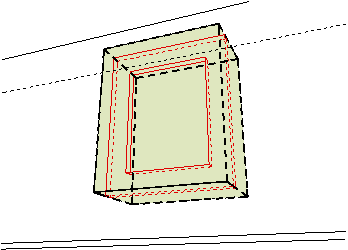

Nominální objem otvoru okna/dveří
Objem vypočtený jako “výška x šířka x tloušťka zdi”.
Jedná se o parametry výšky a šířky velikosti otvoru, které jsou nastaveny jako “nominální” a tloušťka zdi, do které je otvor vložen. (Stejně jako u nominálního objemu otvoru dveří/okna.)
Plocha otvoru okna/dveří na straně ostění
Výška mezi parapetem a nadpražím x šířka mezi ostěními.
Dostupné pro otvory z knihovny ARCHICADu 10, pokud je vypnutý parametr “Nominální rozměr = Vnitřní rozměr ostění”.

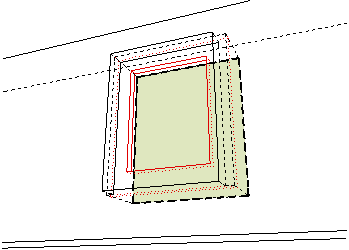

Plocha otvoru okna/dveří na straně opačné k ostění
Výška otvoru x šířka otvoru.
Dostupné pro otvory z knihovny ARCHICADu 10, pokud je vypnutý parametr “Nominální rozměr = Vnitřní rozměr ostění”.
Šířka otvoru okna/dveří na straně ostění
Šířka otvoru bez ostění.
Dostupné pro otvory z knihovny ARCHICADu 10, pokud je vypnutý parametr “Nominální rozměr = Vnitřní rozměr ostění”.
Šířka otvoru okna/dveří na straně opačné k ostění
Šířka otvoru.
Dostupné pro otvory z knihovny ARCHICADu 10, pokud je vypnutý parametr “Nominální rozměr = Vnitřní rozměr ostění”.

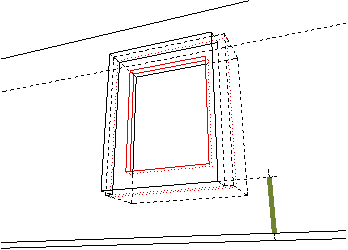

Výška prahu okna/dveří na straně ostění
Vzdálenost základny zdi k parapetu/prahu s ohledem na tvar ostění.

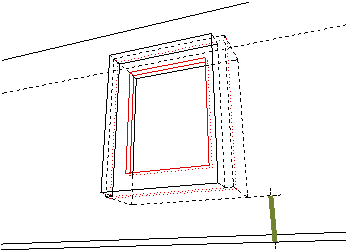

Výška prahu okna/dveří na straně opačné k ostění
Vzdálenost základny zdi k parapetu/prahu bez ohledu a tvar ostění.
Konstrukce zdi okna/dveří
Jméno stavebního materiálu nebo profilu zdi, ve které je otvor vložen.
Tloušťka zdi okna/dveří
Tloušťka zdi, ve které je otvor vložen.

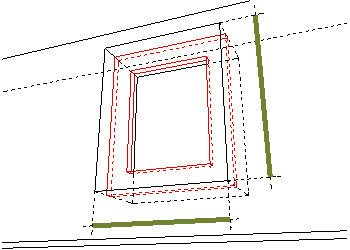

Rozměry otvoru ve zdi
“Otvorem” je myšlen jednotkový rozměr okna/dveří a všechny hodnoty tolerance.
