Úprava vektorového vzoru výplně

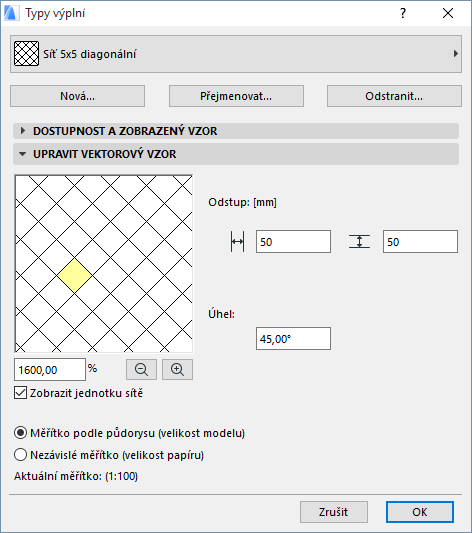

Tento panel najdete v okně Typy výplní (Volby > Atributy prvků > Typy výplní) při editaci vektorové výplně.

Pokud chcete upravit vzor vektorové výplně, vyberete ji v seznamu výplní v horní části okna.

Upravte její vlastnosti na panelu Vektorová výplň pomocí níže popsaných voleb:

Zobrazit jednotku sítě Ověřte toto nastavení pro umístění jednotky sítě v náhledovém okně.

Okno Měřítko: Do tohoto políčka zadejte měřítko pohledu v procentech pro nastavení zobrazení v políčku vektorového šrafování.

Chcete-li určit vztah mezi výplněmi a měřítkem projektu, použijte dvě volby.

Viz také Měřítko výplně.

Zmenšit: Kliknutím na toto tlačítko zmenšíte zobrazení v políčku vektorového šrafování

Zvětšit: Kliknutím na toto tlačítko zvětšíte zobrazení v políčku vektorového šrafování.

Rozestup: Hodnoty v těchto polích určí rozestupy vzoru vektorového šrafování ve vodorovném a svislém směru.

Úhel: Zde zadejte hodnotu natočení vektorové šrafy, která je zobrazena v náhledovém okně.

Když skončíte klikněte na tlačítko OK. Všechny prvky použité v tomto vzoru výplně budou nyní zobrazeny změněné.
