Funkce Výkazy - .Pomocí integrované databáze konstrukčních prvků ARCHICADu lze zobrazit ve formě seznamu čísla, množství a komponenty prvků v projektu a jejich prostorové rozmístění (zóny).
Poznámka: Seznamy už jsou zařazeny mezi zastaralé funkce ARCHICADu a je nepravděpodobné, že bude podporovat nově vyvíjené funkce – např. nástroje Schodiště a Zábradlí (představené ve verzi 21) nejsou podporované. Pokud chcete tyto prvky vypsat, použijte interaktivní tabulky.
Postup vytvoření zprávy popsaný v tomto tématu je jednoduchá metoda výstupu; pomocí předdefinovaných šablon seznamů vytváří jednoduché seznamy. Nastavení výpočtu zvolte v dialogovém okně Výpočtové jednotky a pravidla v předvolbách projektu.
Viz Výpočtové jednotky a pravidla pro výpočty.
Pokročilí uživatelé mohou použít vlastní formátování a definovat vlastní vlastnosti formátování.
Celý proces je detailně popsán v "Příručce pro výpočty v ARCHICADu.pdf" , která je dostupná v nápovědě ARCHICADu.
Poznámka k interaktivním tabulkám
Většina uživatelů dává přednost Interaktivním tabulkách ARCHICADu. Interaktivní tabulky jsou součástí mapy projektu a vytvořené tabulky lze uložit jako pohledy a provést jejich výstup do výkresu. Jak název napovídá, interaktivní tabulka je dvousměrně editovatelná položka spojená s prvky projektu, které obsahuje.
Viz Interaktivní tabulka.
Témata v této části:
Některé příkazy zmíněné v tomto tématu nejsou viditelné ve výchozích profilech pracovního prostředí ARCHICADu. Pokud chcete pracovat se seznamy (doporučujeme pouze pro pokročilé uživatele), přidejte si nejprve v menu Volby > Pracovní prostředí > Nabídka do uživatelského prostředí následující příkazy (např. do menu Dokument > Speciality vykazování):
•Nastavte schémata seznamů (toto okno může být v Teamwork projektech rezervováno)
Poznámka: Schémata seznamů budou v Teamwork projektech fungovat pouze pokud je uložíte do vložených knihoven projektu.
•Úprava databáze (toto okno může být v Teamwork projektech rezervováno)
•Nové vlastnosti
•Editovat vlastnosti
•Vlastnosti posledního výběru
•Připojení vlastností ke kritériu (toto okno může být v Teamwork projektech rezervováno)
ARCHICAD může vytvořit tři typy zpráv o výpočtu: Seznamy prvků, seznamy komponentů a seznamy zón.
Seznamy prvků je nejlepší používat pro vytváření tabulek a inventárních soupisů a k vypisování parametrů konstrukčních prvků v projektu. Při generování seznamu prvků ARCHICAD filtruje projekt nebo výběr konstrukčních prvků podle nastavení zvolené osnovy seznamu. Prvky, které odpovídají nastavení filtru, budou vyjmenovány spolu s jejich parametry, komponenty a popisy, jak je definováno v osnově.

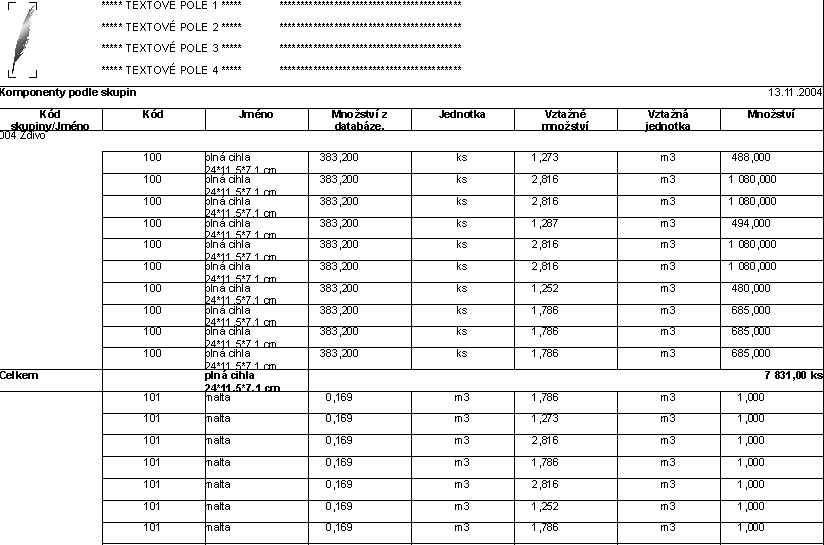

Seznamy komponentů se generují, pokud potřebujete výpisy materiálů, výkazy výměr nebo cenové rozpočty. Tyto zprávy obvykle shrnují a zobrazují vlastnosti typu komponentu; Lze však zobrazovat i některé parametry prvků.
Seznamy zón se obecně používají k vytváření tabulek místností a materiálů. Seznamy zón mohou obsahovat parametry zón a konstrukčních prvků, ke kterým se vztahují. Když jsou zobrazeny příbuzné konstrukce, zpráva je ve skutečnosti výpisem prvků, kde je rozsah počítaných prvků omezen zónami, ke kterým patří.
Podle toho, co se má v seznamech zobrazit, můžete volit požadovaný typ seznamu. Několik obecných příkladů:
|
Chcete, aby se vypsaly konstrukční prvky se základními daty a parametry: |
Seznam prvků |
|
Chcete zobrazit seznam parametrů specifických pro konstrukční prvky (například: výška parapetu okna, počet otvorů v desce) |
Seznam prvků |
|
Chcete vytvořit výpis dveří/oken |
Seznam prvků |
|
Chcete vypsat konstrukční prvky v seznamu s výčtem jejich komponentů: |
Seznam komponentů |
|
Chcete vypsat konstrukční prvky s jejich popisem: |
Seznam komponentů |
|
Chcete vytvořit tabulku místností |
Seznam zón |
|
Chcete seznam zón nebo podrobných parametrů zóny (například: odečtená plocha zóny, redukovaná plocha zóny) |
Seznam zón |
|
Chcete seznam hlavních parametrů zón (například: jméno zóny, číslo zóny) pro zóny, ve kterých jsou vypsané konstrukční prvky |
Seznam prvků |
Rozsah prvků, které budou použity v rozpočtech, závisí na aktuálním výběru v půdoryse.
•Pokud v půdoryse není nic označeno, všechny prvky budou vypsány a filtrovány podle typů nebo jiných kritérií nastavených v osnově daného seznamu;
•Pokud něco označeno je, budou zobrazeny jen označené prvky.
Pro jemnější výběr prvků použijte příkaz Nastavení osnovy seznamů a definujte filtry.
Celý proces je detailně popsán v "Příručce pro výpočty v ARCHICADu.pdf" , která je dostupná v nápovědě ARCHICADu.
