Symbolové popisky pro informace o prvcích

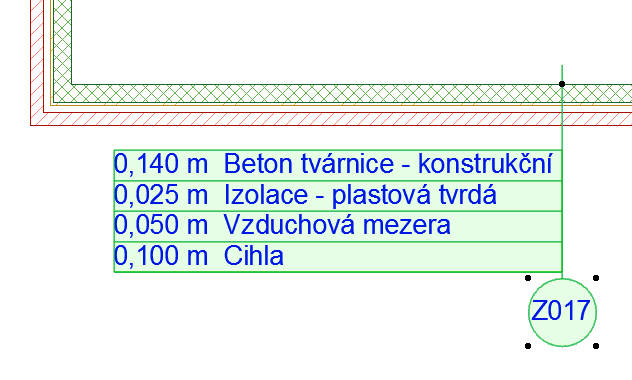

V symbolových popiskách můžete zobrazit všechny druhy informací o prvcích, např. skladbu vrstev sendvičové zdi.
Symbolové popisky jsou GDL objekty. Jsou dostupné v nabídce popisek nástroje Popiska spolu s popiskou Text/Autotext.
Následující popisky jsou standardní popisky v INT verzi knihovny ARCHICADu. Knihovny jiných lokalizovaných verzích ARCHICAD se můžou lišit, aby vyhovovaly lokálním standardům.
|
|
Parametry prvků Klasifikace a vlastnosti IFC vlastnosti |
|
|
|
ID prvku / modulu |
|
|
|
ID prvku / modulu Rozměry Hodnoty vlastností |
|
|
|
Rozměry Plocha Objem |
|
|
|
ID prvku / modulu Rozměry Povrchové materiály |
|
|
|
Výškové rozměry |
|
|
|
Obecná popiska |
ID prvku / modulu Jméno Výškové rozměry Rozměry Plocha Objem Seznam vrstev Jméno sendviče / profilu / stavebního materiálu Povrchové materiály |
|
|
Popiska vlastností |
ID prvku / modulu Jméno Hodnoty vlastností |
|
|
Vlastnosti stavebních materiálů ID prvku / modulu Rozměry Seznam vrstev |
|
|
|
Rozměry Parametry |
|
|
|
Rozměry specifické pro schodiště (šířka, výška podstupnice, délka stupně, počet podstupnic) |
|
|
|
Povrchové materiály |
Viz také Popisování lehkých obvodových plášťů.
Viz také Výběr povrchového materiálu (pro popisku povrchu).

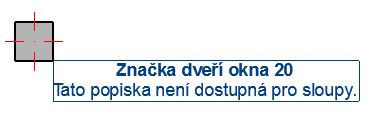

Ne každá popiska může být vložena na jakékoli prvky. Pokud například vložíte popisku oken dveří na sloup, “náhradní” text vás upozorní na chybu.

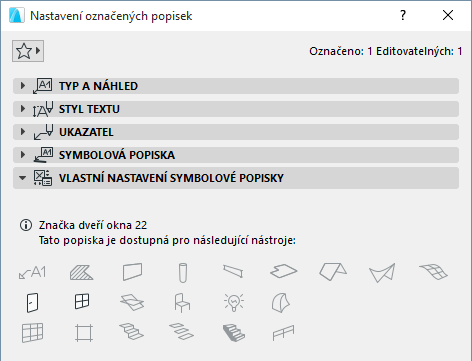

Poznámka: Ve vlastním nastavení každé popisky jsou zobrazené informace o typech prvků, na které lze popisku použít.
Více informací naleznete v oddílu Vlastní nastavení symbolových popisek.
Můžete si také vytvořit vlastní popisku tvořenou 2D prvky a autotexty.
