Pomocí této funkce můžete najít kolize mezi 3D prvky modelu. Kolize vzniká v případech, kdy se dva a více prvků fyzicky protínají.
Detekce kolizi hledá kolize mezi dvěma skupinami prvků. Tyto skupiny určíte na základě libovolných kritérií.
Například můžete hledat kolize:
•Mezi konstrukčními prvky a prvky TZB systémů (TZB prvky můžou být importovány nebo připojeny z externích IFC souborů, nebo vymodelovány přímo v ARCHICADu.)
•Mezi betonovými a ocelovými prvky
•Mezi prvky s různými klasifikacemi (podle Uniclass, OmniClass, UniFormat nebo libovolného jiného klasifikačního systému)
•Pro ověření vyhovujících průchozích rozměrů únikových cest nebo přístupů pro hendikepované
Detekce kolizí je dostupná pouze v půdorysu a 3D okně.
Nastavení tolerancí objemu/plochy
Vyloučení stavebního materiálu z detekce kolizí
Příklad:Kontrola kolizí průchozí výšky
•Jsou vyhodnoceny pouze prvky ve viditelných vrstvách
•Dotýkající se prvky nejsou vyhodnoceny jako kolize
•Napojení prvků na základě priorit materiálů nevytváří kolize
•Operace s tělesy a napojení na základě priorit materiálů je již v modelu zohledněno a nevytváří kolize
•Roviny 3D řezů jsou ignorovány (je hodnocen celý model bez ohledu na roviny 3D řezu)
•Můžete nastavit tolerance kolidujících objemů a/nebo ploch: pokud kolidující objem/plocha nepřesahuje zadanou hodnotu tolerance, nevytváří kolizi.
Viz Nastavení tolerancí objemu/plochy.
•Je zohledněn stav stavebních materiálů (vlastnost “Zohlednit při detekci kolizí”)
Viz Vyloučení stavebního materiálu z detekce kolizí.
1.Otevřete půdorys nebo 3D okno.
2.Použijte příkaz 3D model > Detekce kolizí.

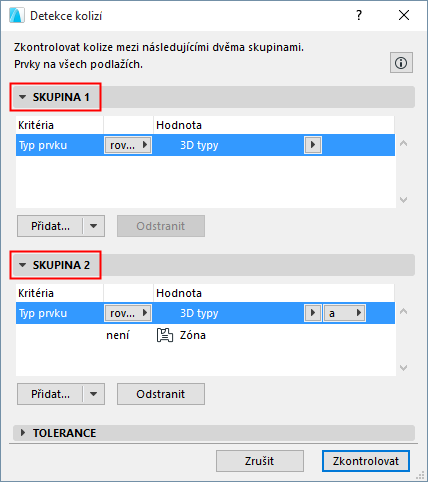

3.Nastavte kritéria dvou skupin 3D prvků, které chcete porovnat.

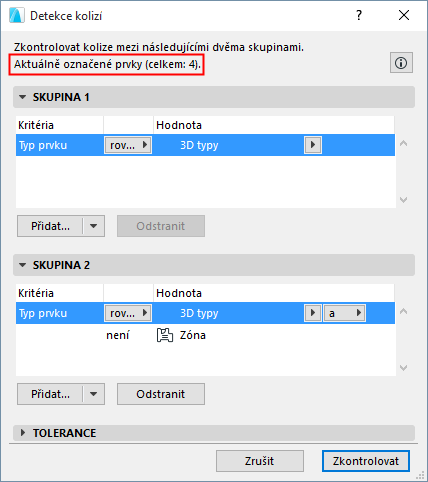

• Pokud jsou označené nějaké prvky, budou vyhledány pouze kolize těchto prvků! Informace o aktuálním výběru je zobrazena v horní části okna.
Více informací naleznete v tématu Definice skupin pro kolize.
4.Nastavte požadované hodnoty tolerancí objemu a/nebo plochy.
Více informací naleznete v tématu Nastavení tolerancí objemu/plochy.
5.Detekci kolizí spustíte tlačítkem Zkontrolovat.
6.Objeví se zpráva s výsledky kontroly:
Pokud byly nalezeny kolize:

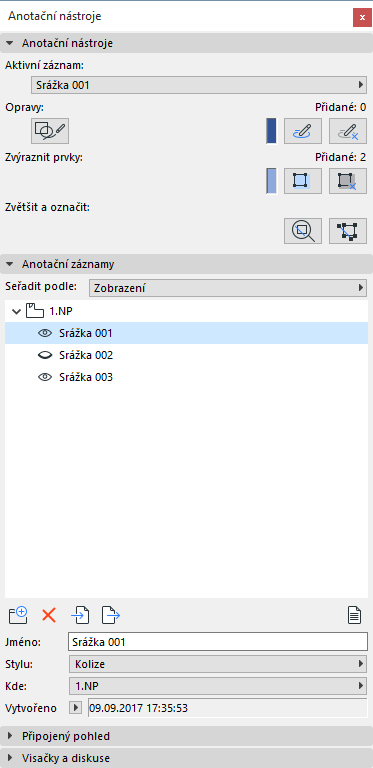

7.Kliknutím na Pokračovat otevřete paletku Anotační nástroje (pokud není otevřená).
•Standardní pojmenování kolizí: Srážka plus číslo.
•Kolize mají automaticky anotační styl “Kolize”. Pokud v projektu takový styl není, bude vytvořen.
Viz Dialogové okno Anotační styly.
•Pomocí anotačních funkcí můžete zvýraznit a přiblížit kolize, upravit záznamy nebo přidat poznámky. Jakmile opravíte nějakou kolizi, měli byste ji odstranit ze seznamu anotačních záznamů.
Viz Anotace projektu.
•Pokud chcete najít kolize mezi všemi typy prvků, nastavte oběma skupinám stejná kritéria.
•Pokud chcete najít kolize pouze mezi TZB prvky a 3D prvky, omezte jednu skupinu pouze na prvky klasifikované jako TZB.

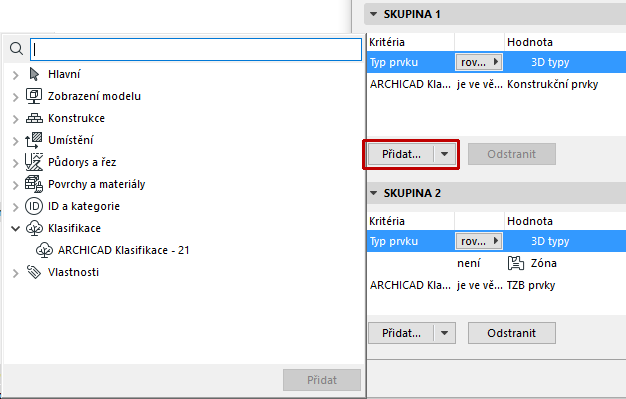

•Tlačítkem Přidat otevřete okno s vlastnostmi a parametry, kterými můžete skupinu omezit.

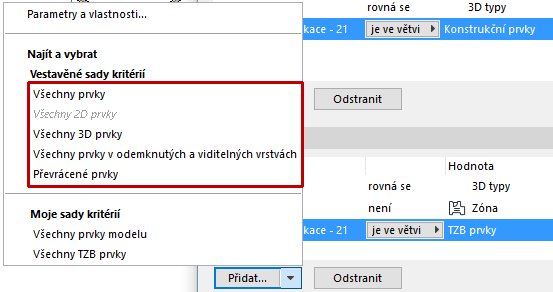

•Pokud chcete použít uloženou sadu kritérií funkce Najít a vybrat: pod šipkou vedle tlačítka Přidat najdete seznam sad kritérií projektu:
–Pokud vyberete nějakou sadu kritérií, budou odstraněna aktuální kritéria dané skupiny.
–Sady kritérií, které obsahují kritéria nevhodná pro detekci kolizí (např. typ 2D prvku nebo IFC vlastnosti.), nebudou zobrazené.
Viz také Přednastavené sady kritérií.
Nastavení tolerancí objemu/plochy
Pokud je to potřeba, můžete nastavit tolerance objemu a ploch kolidujících prvků.
Kolize prvků je rozpoznána, pokud je objem nebo (pokud je zapnutá) plocha jejich kolidujících částí větší, než hodnota nastavené tolerance.
Poznámka: Jednotky odpovídají nastavený pracovním jednotkám (Volby > Předvolby projektu).
Tolerance objemu
Detekce kolizí vždy vyhodnotí kolize objemů kolidujících prvků.
Dle situace můžete natavit toleranci: Pokud je objem dvou kolidujících prvků větší, než zadaná hodnota tolerance, průnik bude vyhodnocen jako kolize.
Ověření kolizí ploch
Doplňkovou funkcí detekce kolizí je kontrola kolizí na základě plochy protínajících se prvků. Pokud zapnete kontrolu ploch a nastavíte toleranci, budou průniky vyhodnoceny jako kolize, pokud je jejich plocha větší, než zadaná hodnota tolerance.
Poznámka: Pokud je zapnutá kontrola povrchů, může se stát, že některé prvky budou vyhodnoceny jako kolidující, i když objem jejich průniku nepřesahuje zadanou toleranci objemu - průnik přesahuje hodnotu tolerance plochy. Viz následující příklad.
Příklad: Detekce kolizí s tolerancí objemu/plochy

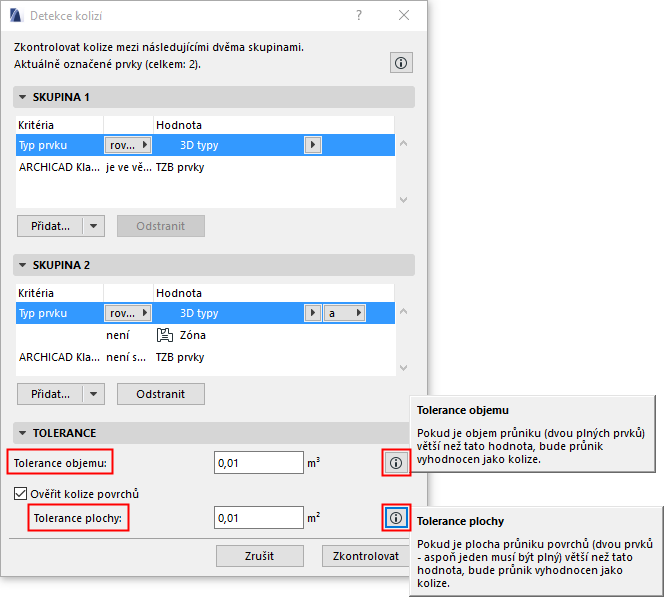

Spusťte detekci kolizí se zde zobrazeným nastavením tolerancí.

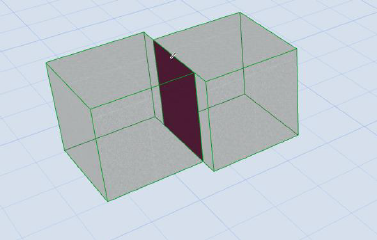

Obě krychle mají jeden kubický metr. Lehce se protínají; objem překrývajících se částí je velmi malý (nepřesahuje toleranci objemu), ale překrývající se plochy jsou nezanedbatelné (přesahuje toleranci plochy). Výsledek: Detekce kolizí vyhodnotí průnik jako kolizi.
Dva kolidující prvky (na základě plochy kolidujících částí)
Příklad:Kontrola kolizí průchozí výšky

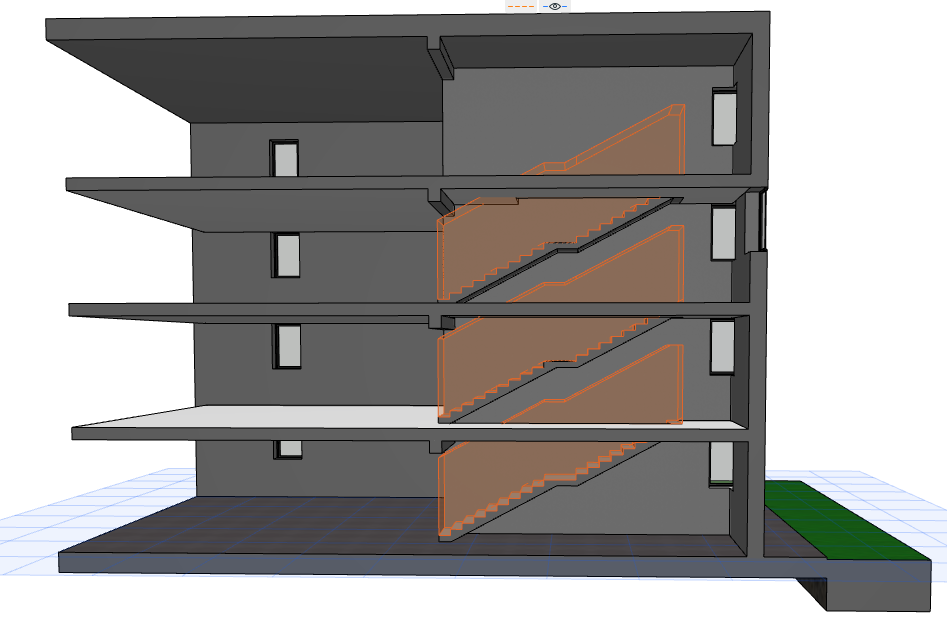

Zkontrolujeme kolize prvků 3D modelu s průchozí výškou schodiště.
Poznámka: Viditelnost podchozí výšky můžete zapnout v menu Dokument > Zobrazení modelu > Volby zobrazení modelu (Volby schodišť).
1.Použijte příkaz 3D model > Detekce kolizí.

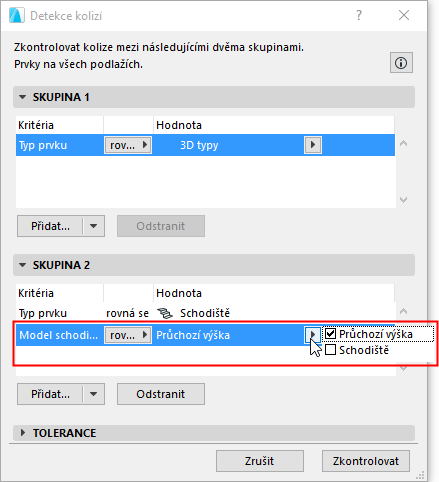

2.V otevřeném okně nastavte kritéria kolizí.
•Skupina 1: Všechny 3D prvky
•Skupina 2: Model schodiště, který bude obsahovat část Průchozí výška.
3.Detekci kolizí spustíte tlačítkem Zkontrolovat.
4.Objeví se zpráva s výsledky kontroly: Byla nalezena jedna kolize.
5.Klikněte na tlačítko Pokračovat, otevře se paletka Anotační záznamy, na níž můžete zobrazit kolizi v modelu.
Vyloučení stavebního materiálu z detekce kolizí

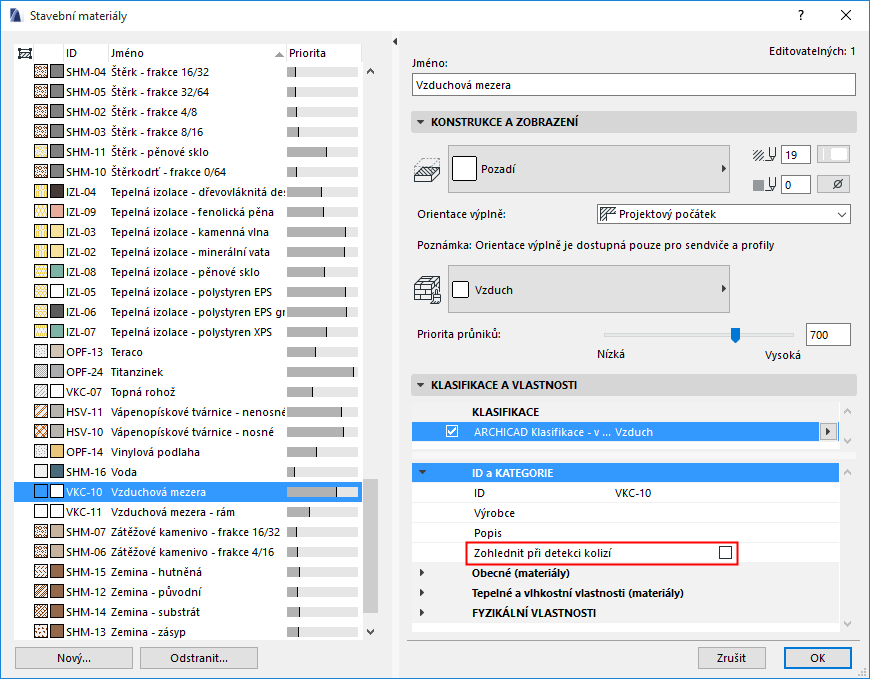

Detekce kolizí dokáže zohlednit jednotlivé stavební materiály prvků. Na panelu Klasifikace a vlastnosti v nastavení stavebních materiálů (Volby > Atributy prvků > Stavební materiály) můžete volbou “Zohlednit při detekci kolizí” zvolený materiál zahrnout do detekcí kolizí.
Pokud je tato volba vypnutá, stavební materiál se při detekci kolizí neprojeví.
Například TZB prvek (např. potrubí) vedený ve stavebním materiálu definovaném jako vzduchová mezera nebude rozpoznán jako kolidující.
