ARCHICAD umožňuje v jednom kroku načítat BIM data vytvořená v jiném souboru ARCHICADu (PLN, PLA nebo TPL). Touto funkcí můžete do svého projektu ARCHICADu importovat následující BIM obsah:
•Klasifikační systém
•Všechny vlastnosti importovaného klasifikačního systému
•Předvolba “mapování” IFC převodníku, který odkazuje na klasifikační systém:
–Mapování typů pro IFC import
–Mapování typů pro IFC export
–Mapování vlastností pro IFC export
–Mapování vlastností pro IFC import
Import BIM obsahu ze souboru ARCHICADu
Příkazem Importovat BIM obsah otevřete okno, ve kterém můžete vybrat připravený nebo stažený soubor ARCHICADu, který obsahuje potřebné klasifikační systémy a další definice.
1.Použijte příkaz Soubor > Spolupráce > Klasifikace a vlastnosti > Importovat BIM obsah.
2.V následujícím okně Spojit BIM data můžete vybrat libovolný soubor ARCHICADu (PLN, PLA nebo TPL) který obsahuje potřebné klasifikace, vlastnosti nebo definice mapování IFC převodníku.
3.Tlačítkem Otevřít tato data importujete.
Přečtěte si také Podmínky pro stahování a importování BIM obsahu, níže.
Stažení souboru BIM dat z webové stránky
Tímto příkazem můžete procházet a stahovat přednastavené soubory ARCHICADu.
Tyto přednastavené soubory s různými mezinárodními standardy jsou dostupné na webových stránkách GRAPHISOFTu: https://www.graphisoft.com/downloads/archicad/BIM_Data.html
1.Použijte příkaz Soubor > Spolupráce > Klasifikace a vlastnosti > Stáhnout BIM obsah.

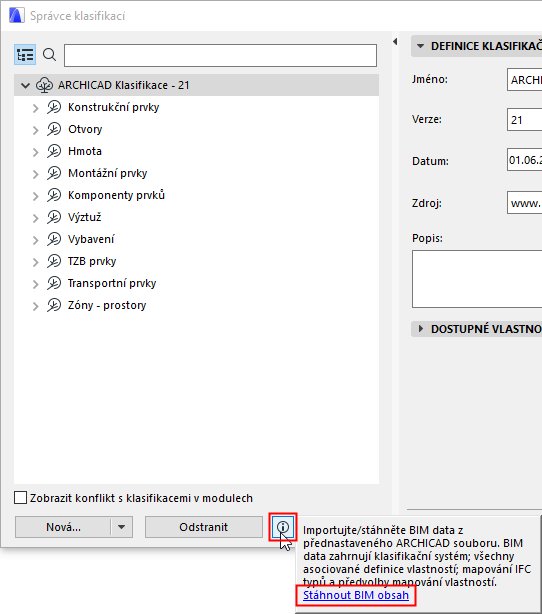

Odkaz najdete také:
-Správce klasifikací
-Správce vlastností
-v okně IFC převodníků
2.Odkaz vás přesměruje na webovou stránku GRAPHISOFTu, kde si můžete vybrat z různých souborů ARCHICADu, ve kterých jsou standardy klasifikací, vlastností nebo definic mapování.
3.Stáhněte libovolný soubor.
4.Použijte příkaz Soubor > Spolupráce > Klasifikace a vlastnosti > Importovat BIM obsah a vyberte soubor, který chcete importovat.
Podmínky pro stahování a importování BIM obsahu
Podmínkou úspěšného importu je, aby v projektu ARCHICADu nebyla žádná importovaná data. Pokud data v projektu budou, objeví se varování, že import selhal.
V ARCHICADu se zobrazí okno, ve kterém (obsah okna můžete rolovat směrem dolů) uvidíte kolidující data.
Odstraňte duplikovaná data z vašeho projektu a použijte znovu příkaz Importovat BIM obsah.
