Přednastavené mapování vlastností (export z ARCHICADu do IFC)
Předvolba Mapování vlastností v IFC převodníku pro export definuje přiřazení IFC vlastností a atributů při exportu modelu ARCHICADu do IFC.
Viz Mapování vlastností pro IFC export.
Některé atributy a vlastnosti mají předdefinovaná pravidla mapování, takže je nemusíte vytvářet v mapování vlastností.

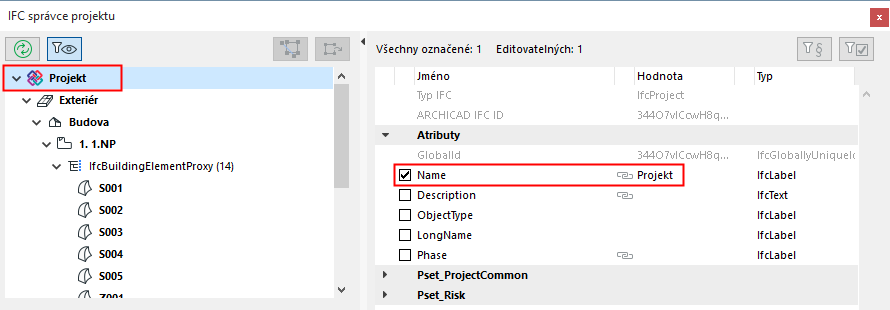

Nicméně tato pravidla nejsou zobrazena v okně mapování IFC vlastností pro export, můžete je vidět (pokud mají hodnoty) s šedou ikonou řetězu v IFC správci projektu a v nastavení prvku.
Tato pravidla jsou vypsaná v následující tabulce.
|
Příkaz ARCHICADu |
Parametr ARCHICADu |
Typy IFC entit |
IFC Data |
IFC správce projektu |
|
Info o projektu |
Jméno projektu |
IfcProject |
Attribute>Name |
Viditelné/ Editovatelné |
|
Info o projektu |
Popis projektu |
IfcProject |
Attribute>Description |
Viditelné/ Editovatelné |
|
Info o projektu |
ID projektu |
IfcProject |
Attribute>GlobalId (viz poznámku níže) |
- |
|
Info o projektu |
Stav projektu |
IfcProject |
Attribute>Phase |
Viditelné/ Editovatelné |
|
Umístění projektu |
Projektový sever |
IfcProject |
Attribute>RepresentationContext>TrueNorth |
- |
|
Umístění projektu |
Zem. šířka |
IfcSite |
Attribute>RefLatitude |
Viditelné |
|
Umístění projektu |
Zem. délka |
IfcSite |
Attribute>RefLongitude |
Viditelné |
|
Umístění projektu |
Výška |
IfcSite |
Attribute>RefAltitude |
Viditelné |
|
Info o projektu |
Název pozemku |
IfcSite |
Attribute>Name |
Viditelné/ Editovatelné |
|
Info o projektu |
ID pozemku |
IfcSite |
Attribute>Global Id (viz poznámku níže) |
- |
|
Info o projektu |
Popis pozemku |
IfcSite |
Attribute>Description |
Viditelné/ Editovatelné |
|
Info o projektu |
Celá adresa stavby >Adresa stavby1 |
IfcSite |
Attribute>SiteAddress> AddressLines |
- |
|
Info o projektu |
Celá adresa stavby >Adresa stavby2 |
|
||
|
Info o projektu |
Celá adresa stavby >Adresa stavby3 |
|
||
|
Info o projektu |
Celá adresa stavby >Poštovní schránka pozemku |
IfcSite |
Attribute>SiteAddress> PostalBox |
- |
|
Info o projektu |
Celá adresa stavby >Město - stavba |
IfcSite |
Attribute>SiteAddress>Town |
- |
|
Info o projektu |
Celá adresa stavby >Kraj - stavba |
IfcSite |
Attribute>SiteAddress>Region |
- |
|
Info o projektu |
Celá adresa stavby >PSČ - stavba |
IfcSite |
Attribute>SiteAddress >PostalCode |
- |
|
Info o projektu |
Celá adresa stavby >Země - stavba |
IfcSite |
Attribute>SiteAddress> Země |
- |
|
Info o projektu |
Hrubý obvod pozemku |
IfcSite |
BaseQuantity>GrossPerimeter |
- |
|
Info o projektu |
Hrubá plocha pozemku |
IfcSite |
BaseQuantity>GrossLandArea |
- |
|
Info o projektu |
Název budovy |
IfcBuilding |
Attribute>Name |
Viditelné/ Editovatelné |
|
Info o projektu |
Popis budovy |
IfcBuilding |
Attribute>Description |
Viditelné/ Editovatelné |
|
Info o projektu |
ID budovy |
IfcBuilding & IfcBuildingStorey |
Attribute>GlobalId (viz poznámku níže) |
|
|
Info o projektu |
Celé jméno kontaktu>Titul před jménem kontaktu |
IfcPerson |
Attribute>PrefixTitles |
- |
|
Info o projektu |
Celé jméno kontaktu>Křestní jméno kontaktu |
IfcPerson |
Attribute>GivenName |
- |
|
Info o projektu |
Celé jméno kontaktu>Druhé jméno kontaktu |
IfcPerson |
Attribute>MiddleNames |
- |
|
Info o projektu |
Celé jméno kontaktu>Příjmení kontaktu |
IfcPerson |
Attribute>FamilyName |
- |
|
Info o projektu |
Celé jméno kontaktu>Titul za jménem kontaktu |
IfcPerson |
Attribute>SuffixTitles |
- |
|
Info o projektu |
ID kontaktu |
IfcPerson |
Attribute>Id |
- |
|
Info o projektu |
Funkce kontaktu |
IfcPerson |
Attribute>Roles |
- |
|
Info o projektu |
Oddělení kontaktu |
IfcPerson |
Addresses>Postal> InternalLocation |
- |
|
Info o projektu |
Společnost kontaktu |
IfcOrganization |
Attribute>Name |
- |
|
Info o projektu |
Kód společnosti kontaktu |
IfcOrganization |
Attribute>Id |
- |
|
Info o projektu |
Celá adresa kontaktu> Adresa kontaktu1 |
IfcPerson & IfcOrganization |
Attribute>Addresses>Postal> AddressLines |
- |
|
Info o projektu |
Celá adresa kontaktu> Adresa kontaktu2 |
|
||
|
Info o projektu |
Celá adresa kontaktu> Adresa kontaktu3 |
|
||
|
Info o projektu |
Celá adresa kontaktu> Poštovní schránka kontaktu |
IfcPerson & IfcOrganization |
Attribute>Addresses>Postal> PostalBox |
- |
|
Info o projektu |
Celá adresa kontaktu> Město - kontakt |
IfcPerson & IfcOrganization |
Attribute>Addresses>Postal> Town |
- |
|
Info o projektu |
Celá adresa kontaktu> Kraj - kontakt |
IfcPerson & IfcOrganization |
Attribute>Addresses>Postal> Region |
- |
|
Info o projektu |
Celá adresa kontaktu> PSČ - kontakt |
IfcPerson & IfcOrganization |
Attribute>Addresses>Postal> PostalCode |
- |
|
Info o projektu |
Celá adresa kontaktu> Země - kontakt |
IfcPerson & IfcOrganization |
Attribute>Addresses>Postal> Country |
- |
|
Info o projektu |
Email na kontakt |
IfcPerson & IfcOrganization |
Attribute>Addresses>Telecom> ElectronicMailAddress |
- |
|
Info o projektu |
Telefonní číslo na kontakt |
IfcPerson & IfcOrganization |
Attribute>Addresses>Telecom> TelephoneNumbers |
- |
|
Info o projektu |
Fax na kontakt |
IfcPerson & IfcOrganization |
Attribute>Addresses>Telecom> FacsimileNumbers |
- |
|
Info o projektu |
Web kontaktu |
IfcPerson & IfcOrganization |
Attribute>Addresses>Telecom> WWWHomePageURL |
- |
|
Nastavení podlaží |
Výška |
IfcBuildingStorey |
Attribute>Elevation |
Viditelné/ Editovatelné |
|
Nastavení zón |
Jméno |
IfcSpace |
Attribute>LongName |
Viditelné/ Editovatelné |
|
Nastavení zón |
Číslo |
IfcSpace |
Attribute>Name |
Viditelné/ Editovatelné |
|
(prvek)> Nastavení |
Klasifikace a vlastnosti>ID |
(Typu IFC prvku) |
Attribute>Name |
Viditelné/ Editovatelné |
|
(prvek)> Nastavení |
Klasifikace a vlastnosti>Klasifikace |
(Typu IFC prvku) |
Attribute>ObjectType |
Viditelné/(Editovatelné v nastavení převodníku pro export - Mapování typů) |
|
(prvek)> Nastavení |
Klasifikace a vlastnosti>Klasifikace |
(Typu IFC prvku) |
Attribute>PredefinedType |
Viditelné/(Editovatelné v nastavení převodníku pro export - Mapování typů) |
|
(prvek)> Nastavení |
Klasifikace a vlastnosti> Funkce konstrukce |
(Typu IFC prvku) |
Pset_...Common>LoadBearing |
Viditelné |
|
(prvek)> Nastavení |
Klasifikace a vlastnosti >Umístění |
(Typu IFC prvku) |
Pset_...Common>IsExternal |
Viditelné |
|
(prvek)> Nastavení |
Klasifikace a vlastnosti> Stav při rekonstrukci |
(Typu IFC prvku) |
AC_Pset_RenovationAndPhasing>Renovation Status |
Viditelné |
|
(prvek)> Nastavení |
Klasifikace a vlastnosti>Klasifikace |
(IFC produktový typ) |
Attribute>ElementType |
Viditelné/(Editovatelné v nastavení převodníku pro export - Mapování typů) |
|
(prvek)> Nastavení |
Klasifikace a vlastnosti>Klasifikace |
(IFC produktový typ) |
Attribute>PredefinedType |
Viditelné/(Editovatelné v nastavení převodníku pro export - Mapování typů) |
|
Tabulka prvků |
Obecné >Unikátní ID |
(Typu IFC prvku) |
Attribute>Tag |
Viditelné/ Editovatelné |
|
Nastavení Oken/Dveří |
Náhled a umístění >šířka |
IfcWindow / IfcDoor |
Attribute>OveralWidth |
Viditelné |
|
Nastavení Oken/Dveří |
Náhled a umístění >výška |
IfcWindow / IfcDoor |
Attribute>OverallHeight |
Viditelné |
|
(pravidlo pojmenování automatického typu) |
|
IfcColumn |
Pset_ColumnCommon >Reference |
Viditelné/ Editovatelné |
|
|
|
IfcColumnType |
Attribute>Name |
Viditelné/ Editovatelné |
|
(pravidlo pojmenování automatického typu) |
|
IfcBeam |
Pset_BeamCommon >Reference |
Viditelné/ Editovatelné |
|
|
|
IfcBeamType |
Attribute>Name |
Viditelné/ Editovatelné |
