Informátor a zadávání souřadnic

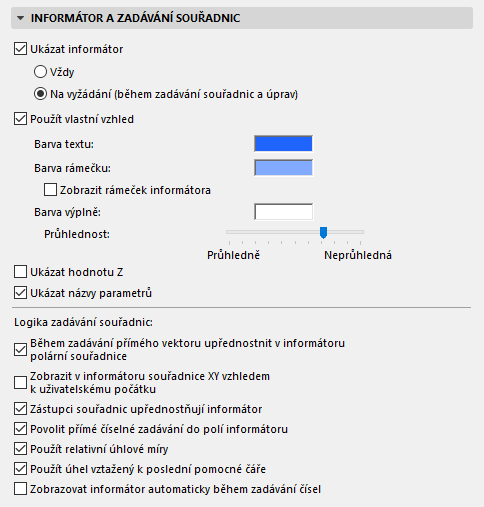

(Volby > Pracovní prostředí > Informátor a zadávání souřadnic)

Obecné informace naleznete v tématu Informátor.

Ukázat informátor: Vyberete volbu pro preferované zobrazení informátoru:

•Vždy: Výběrem této volby zobrazíte informátor v půdorysu ve 2D a ve 3D vždy při pohybu kurzoru.

•Na vyžádání: Výběrem této volby zobrazíte informátor pouze během zadávání souřadnic a editačních operací.

Použít vlastní vzhled: Tuto volbu použijte, pokud chcete informátoru nastavit vlastní barvy. Pokud je volba aktivní, budou barvy informátoru přepsané třemi níže nastavenými barvami.

Poznámka: Tyto barvy se objeví také v prostředí pro úpravu lehkého obvodového pláště: změní se tlačítko “Upravit” a nástrojová paletka LOPu (zobrazená v režimu úprav).

•Barva textu: Z nabídky vyberte barvu popředí (textu) v informátoru.

•Barva rámečku: Pomocí této volby můžete změnit barvu rámečku informátoru.

•Barva výplně: Zde vyberete barvu pozadí informátoru.

•Průhlednost: Pomocí tohoto posuvníku můžete nastavit průhlednost pozadí informátoru.

Poznámka: Pokud chcete, můžete tyto barvy použít pro nabídku Informace o prvcích (Volby > Pracovní prostředí > Informace o výběru a prvku > Použít barvy informátoru).

Ukázat hodnotu Z: Zaškrtnutím tohoto políčka zobrazíte v informátoru hodnotu Z (když je použita).

Ukázat názvy parametrů: Zaškrtnutím tohoto políčka zobrazíte v informátoru názvy parametrů. (To jsou texty identifikující hodnoty dat zobrazených v informátoru, tj. “vzdálenost”).

Logické zadávání souřadnic

Tato část panelu představuje souřadnice a úhly zobrazené v informátoru.

Viz také Logické zadávání souřadnic: pokročilé volby.

Během zadávání přímého vektoru upřednostnit v informátoru polární souřadnice: Touto volbou můžete upřednostnit v informátoru polární souřadnice (D/A nebo vzdálenost, úhel) před souřadnicemi X-Y.

Zobrazit v informátoru souřadnice XY vzhledem k uživatelskému počátku: Pokud chcete v informátoru zobrazit absolutní souřadnice XY i přesto, že jste ve standardním panelu nástrojů použili příkaz “Relativní souřadnice v informátoru”, zaškrtněte toto políčko. Informátor tímto způsobem zobrazí relativní polární souřadnice a absolutní souřadnice XY současně.

Zástupci souřadnic upřednostňují informátor: Jestliže chcete, aby se souřadnice zobrazily v informátoru (namísto paletky souřadnic) zaškrtněte toto políčko.

Povolit přímé číselné zadávání do polí informátoru: Pokud je toto políčko zaškrtnuto, budou číselná zadání během editačních operací interpretována jako záznamy souřadnic v informátoru. Když není toto políčko zaškrtnuto, musíte zadat informátor pomocí zástupce souřadnic nebo klávesy TAB.

Použít relativní úhlové míry: Jestliže chcete, aby byly úhlové hodnoty v informátoru měřeny (1) vzhledem k pravoúhlé síti (od 1 do 180 stupňů) nebo (2) vzhledem k předchozímu segmentu zadání během polygonálního zadávání, zaškrtněte toto políčko.

Když tato volba není zapnutá, zobrazují se hodnoty úhlů od 0 do 360 stupňů.

Použít úhel vztažený k poslední pomocné čáře: Pokud je tato volba aktivní, hodnoty úhlů budou v informátoru zobrazeny relativně k aktivní pomocné čáře. (Nejprve však musíte aktivovat pomocnou referenční čáru.)

Zobrazovat informátor automaticky během zadávání čísel: Zaškrtnutím tohoto políčka automaticky zvětšíte velikost informátoru během zadávání čísel.
