Následuje popis záložky Zakončení ostění panelu vlastního nastavení dveří nebo okna z INT verze knihovny ARCHICADu.
Na této záložce můžete určit, jak se mají vrstvy sendvičových konstrukcí zalamovat v ostění otvorů, které jsou do nich vložené. (Tyto volby mají vliv pouze na otvory, které jsou vložené do sendvičových konstrukcí.)
•Nastavení se projeví pouze ve 2D zobrazeních.
•Zahnutá vrstva omítky bude zobrazena také v řezech a pohledech jako vrstva sendvičové konstrukce protažená až k rámu. (Pokud chcete, aby se toto nastavení projevilo i ve 3D okně, musíte zapnout volbu “Zobrazit ve 3D”.)
Nastavení záložky zakončení ostění
Na této záložce najdete dvě možnosti:
•Nastavení zakončení ostění (pokud zakončení zvolíte); a
•Nastavení zalomení omítky, která jsou obě nezávislá na tom, jestli použijete zakončení dutiny nebo ne.
Typ zakončení ostění
Z nabídky si vyberte typ zakončení ostění, nebo možnost bez zakončení.
Dostupná zakončení se můžou lišit v závislosti na typu ostění.
Nastavení zakončení ostění
Volby nastavení se liší podle zvoleného typu zakončení ostění.
Více detailů najdete v kapitole Vlastní zakončení.
Zalomení omítky: Nastavte, jestli má být omítka zalomená v jednom nebo obou ostěních otvoru.
Nastavte počet zahnutých vrstev počítaných od vnitřního nebo vnějšího povrchu zdi. (To můžete nastavit v nabídce Zalomit od.)
Šířka profilu: Tento parametr je dostupný pro prefabrikované zakončení ostění. Zadejte tloušťku koncového prvku.
Toto políčko zaškrtněte, pokud chcete do zakončení vložit izolační pásku.
Zadejte hodnotu tloušťky pásky.
Toto nastavení použijte, pokud chcete zalomit vrstvu omítky sendviče, bez ohledu na zvolený typ zakončení ostění.
Poznámka: Tato vrstva (zalomená vrstva omítky) bude zalomená kolem obrysu zdi definovaného v nastavení ostění.
Poznámka: Nemůžete použít zároveň zalomení omítky a obložení rámu.
Nastavení vrstvy omítky
Nejprve určete, která vrstva zdi má být považována za vrstvu omítky:
•Použití vrstvy omítky zdi: Jako omítka bude nastavena vrstva sendviče, která je nastavena jako “povrch”.
Nebo:
•Limit tloušťky omítky: Omítku můžete vymezit její tloušťkou - například všechny vrstvy do tloušťky 40 mm budou považovány jako omítka.
Jakmile určíte vrstvy omítky, můžete nastavit, které z nich budou zalomeny:
•buď zvolte možnost automaticky (všechny vrstvy, které jsou nastaveny jako omítka, budou zalomeny), nebo
•nastavte počet zalomených vrstev.

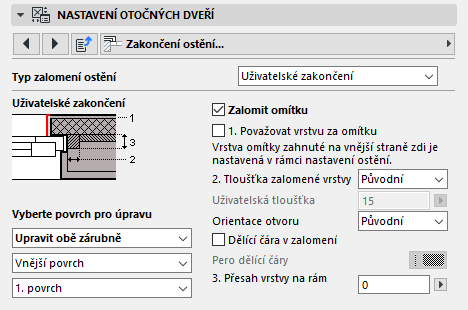

Použijete-li vlastní zakončení, nastavíte vlastnosti každé části samostatně.
Z nabídky Vybrat povrch pro úpravu nejprve zvolte, jestli chcete zakončení nastavit na pravém, levém nebo obou ostěních.
Pak vyberte vrstvu, kterou chcete zalomit. Pořadí vrstev je počítáno buď z vnějšího povrchu nebo vnitřního povrchu.
Pokud chcete, aby byla aktuálně upravovaná vrstva zalomená (zahnutá), zaškrtněte volbu Zalomit omítku; pak nastavte další volby (tloušťka, orientace výplně, pero dělící čáry) označené vrstvy.
Pokud chcete, aby se vrstva chovala jako omítka, zaškrtněte volbu považovat vrstvu za omítku: To znamená, že vrstva bude zalomená kolem nastaveného ostění.
Poznámka: Pokud je vrstva sendviče nastavená jako “nosná”, nemůže být považována za omítku a použití této volby nebude mít žádný efekt.
Viz Jak definovat vrstvy sendvičových konstrukcí jako “nosná konstrukce” nebo “povrch”.
