Modélisation au niveau des segments

Cette nouvelle logique permet de placer plusieurs sous-éléments pouvant posséder des matériaux et des géométries différentes le long de l'axe de référence d'une poutre ou d'un poteau. Le résultat : une liberté géométrique étendue pour les éléments BIM représentant des éléments en béton armé, acier, bois et composites de type Poutre et Poteau.

Comme les segments peuvent comporter des références à des profils paramétriques, ils permettent de profiter des avantages des attributs : édition centralisée de la géométrie et gestion des données des matériaux de construction. A leur tour, les profils paramétriques vous permettent de personnaliser graphiquement les segments individuels ou même des extrémités pour les segments effilés. Ces interactions intuitives sont disponibles pour les segments de poutre et de poteau dans toutes les vues 2D et 3D, ce qui élève à un niveau supérieur l'efficacité et la précision de la modélisation.

Les nouvelles fonctions de modélisation suivantes sont disponibles pour tous les segments :

Définition des segments

Les segments de poutre et de poteau peuvent être créés soit dans le dialogue de paramétrage de ces outils, soit graphiquement, dans les fenêtres Coupe/Façade, 3D ou Plan.

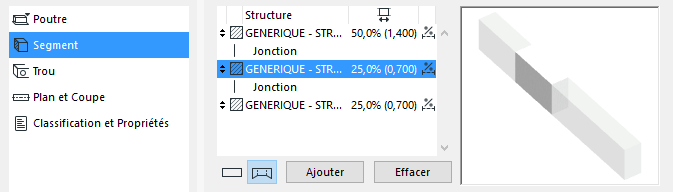

Options Elément > Ajouter segment

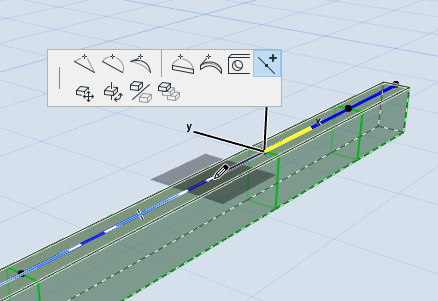

Ajouter un segment en 3D avec la palette contextuelle

Segments effilés

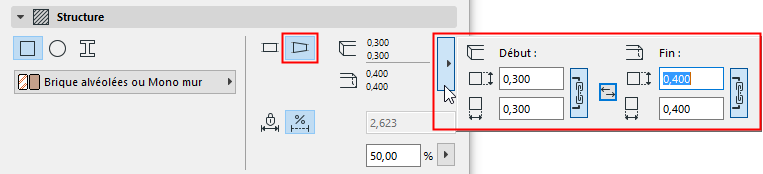

Avec la nouvelle fonction permettant d'effiler les segments, vous pouvez varier les paramètres de largeur et de hauteur au départ et à la fin du segment dans le cas des structures rectangulaires, circulaires et profilées.

Pour les segments profilés personnalisés, le résultat de l'extrusion effilée dépend de la configuration des modificateurs de profil personnalisé dans l'attribut Profil associé au segment effilé. Par conséquent, une même géométrie de profil simple peut être utilisée pour générer de nombreuses variations de corps solide pour modéliser diverses géométries de segment.

Le revêtement des poteaux est également disponible pour les segments carrés et circulaires effilés.

Remarque : Les segments à interie variable ne sont pas pris en charge dans les poutres courbées.

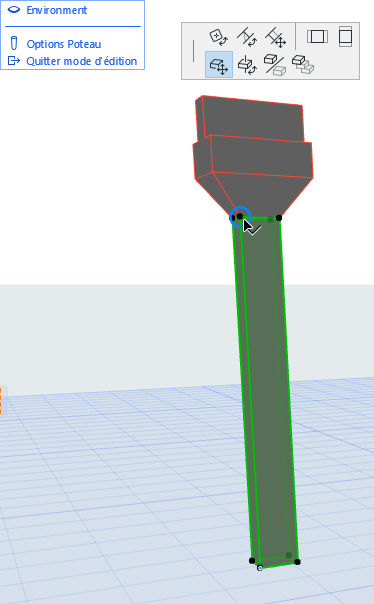

Mode d'édition de segment

Le mode d'édition des poutres et des poteaux permet l'édition graphique aisée et efficace des segments : décalez l'arête d'un profil de segment, faites glisser les jonctions de segment ou étirez des segments.

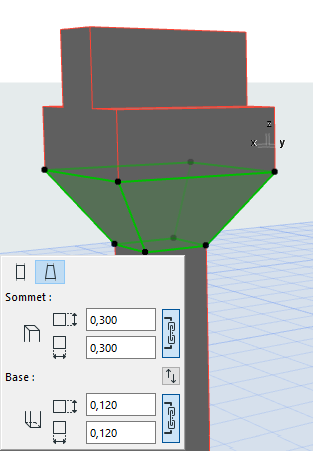

Utilisez le mode d'édition pour modifier la géométrie des segments effilés graphiquement et numériquement.
