ARCHICAD 23 vous permet une plus grande liberté dans la personnalisation de la représentation en plan des poutres pour correspondre à des normes locales de par le monde.
Hachure de recouvrement pour poutres et poteaux

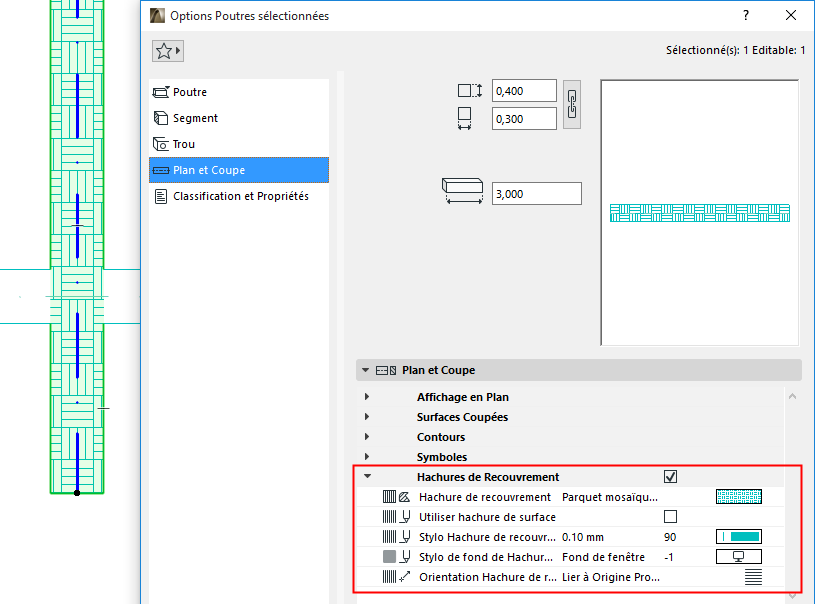

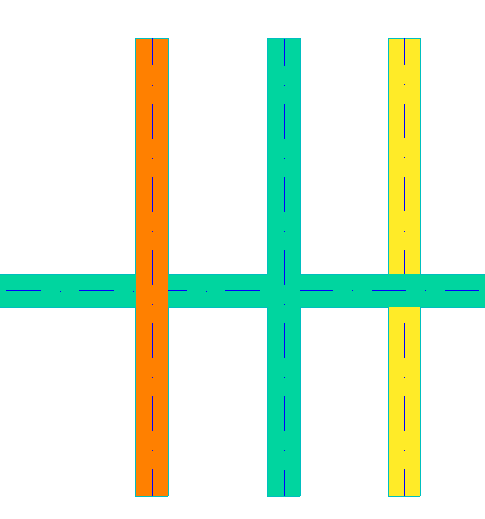

Les poutres et les poteaux possèdent désormais leurs propres hachures de recouvrement sur leurs parties non coupées, comme tout autre outil de modélisation ARCHICAD. L'utilisateur peut sélectionner n'importe quel type de hachure et configurer son orientation et sa déformation, même en se fondant sur l'inclinaison des poutres et des poteaux.
Représentation en plan hybride des poutres
L'affichage 2D des poutres peut être régi individuellement pour les parties non coupées et supérieures : il peut être Projeté (pour obtenir l'apparence 3D réelle de la poutre en Plan) ou Symbolique (comme dans les versions antérieures). La partie coupée apparaît toujours comme projetée.

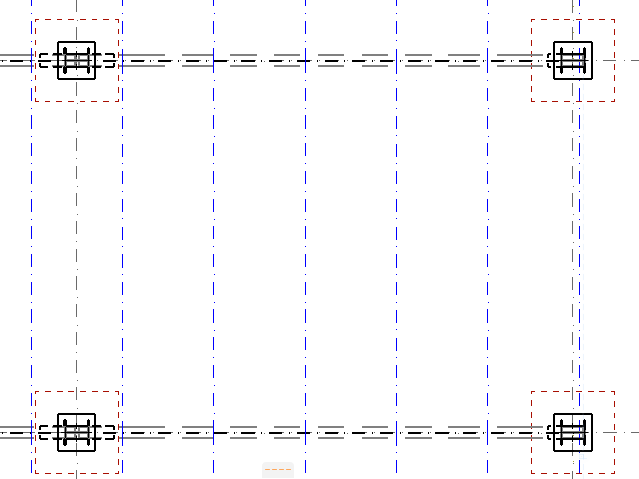

Les poutres peuvent être représentées par leurs lignes d'axe, avec leurs contours ou en combinant les deux
La représentation en plan des poteaux est Projetée par défaut. La représentation symbolique n'est disponible qu'à condition d'activer Affichage en Plan/Coupe symbole.
Poutres et poteaux masqués en Plan

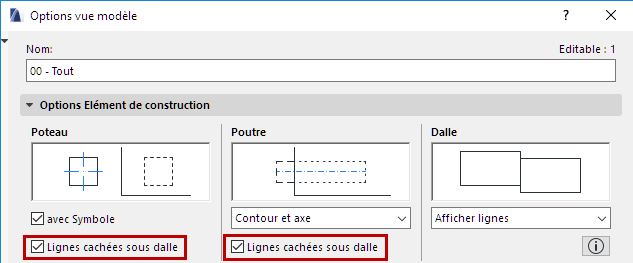

Dans ARCHICAD 23, une nouvelle Option vue modèle permet l'affichage des poutres et poteaux recouverts par une dalle en utilisant des lignes cachées.

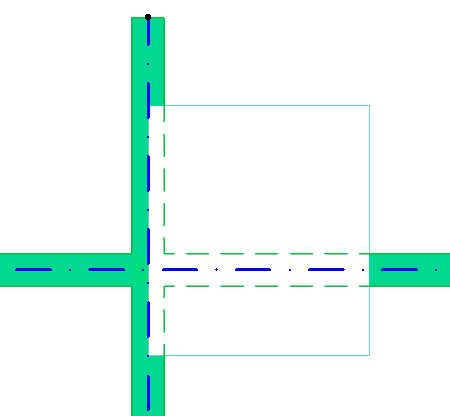

Par exemple : une poutre recouverte par une dalle affichée avec des lignes cachées :
Nouvelle option ‘Afficher sur étages’
Les jeux de valeurs disponibles pour ‘Afficher sur étages’ sont désormais cohérentes pour les poutres et les poteaux, avec deux nouvelles options : Etage Supérieur et Etage Inférieur disponible pour les deux.
