Paramètres
Description courte
Description longue
Dimensions sortie
(Pour portes uniquement.) Largeur et hauteur de la sortie définies dans le dialogue Options Porte (page Options personnalisées, Tailles nominales et tolérance).
Epaisseur cadre
Epaisseur du cadre définie dans le dialogue Options Fenêtre (Options personnalisées, page Cadre et châssis).
Dimensions battant
(Pour portes uniquement.) Largeur et hauteur du battant définies dans le dialogue Options Porte (page Options personnalisées, Tailles nominales et tolérance).
Taille L x H nominale
Affiche les dimensions au format “Hauteur x Largeur”.
Les paramètres Hauteur et Largeur définies comme "Nominales" dans le dialogue de paramétrage (page Options personnalisées, Tailles nominales et tolérance).
Taille L x H x E nominale
Affiche les dimensions au format “Hauteur x Largeur x Epaisseur de mur”.
Les paramètres Hauteur et Largeur définies comme "Nominales" dans le dialogue de paramétrage (page Options personnalisées, Tailles nominales et tolérance) et l'épaisseur du mur hébergeant la P/F. (Egal au Volume nominal de l'ouverture F/P.)
Hauteur nominale de l'ouverture côté ébrasure
Hauteur de l'ouverture pratiquée dans le mur dont sont déduits le linteau et l'appui de l'ébrasure.
Disponible pour les ouvertures de la bibliothèque ARCHICAD 10, si le paramètre “Taille nominale = Taille intérieure de montant” est ACTIF.
Hauteur nominale de l'ouverture côté opposée ébrasure
Hauteur de l'ouverture pratiquée dans le mur dont sont déduits le linteau et l'appui de l'ébrasure.
Disponible pour les ouvertures de la bibliothèque ARCHICAD 10, si le paramètre “Taille nominale = Taille intérieure de montant” est ACTIF.
Surface nominale de l'ouverture P/F côté ébrasure
La hauteur entre l'appui et le linteau multiplié par la largeur entre les montants latéraux.
Disponible pour les ouvertures de la bibliothèque ARCHICAD 10, si le paramètre “Taille nominale = Taille intérieure de montant” est ACTIF.
Surface nominale de l'ouverture P/F côté opposé ébrasure
Hauteur de l'ouverture dans le mur multiplié par sa largeur.
Disponible pour les ouvertures de la bibliothèque ARCHICAD 10, si le paramètre “Taille nominale = Taille intérieure de montant” est ACTIF.
Largeur nominale de l'ouverture côté ébrasure
Largeur de l'ouverture du mur dont sont déduits les montants latéraux de l'ébrasure.
Disponible pour les ouvertures de la bibliothèque ARCHICAD 10, si le paramètre “Taille nominale = Taille intérieure de montant” est ACTIF.
Largeur nominale de l'ouverture côté opposée ébrasure
Largeur de l'ouverture dans le mur.
Disponible pour les ouvertures de la bibliothèque ARCHICAD 10, si le paramètre “Taille nominale = Taille intérieure de montant” est ACTIF.
Orientation
G signifie gauche, D signifie droite.
La direction vers laquelle la porte ou la fenêtre s'ouvre. L'orientation est également indiquée par la ligne d'ouverture en Plan.

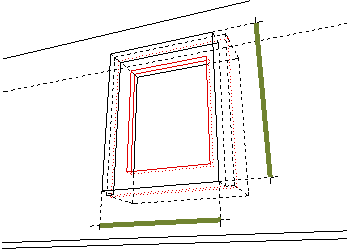

Dimensions ébrasure
Largeur et hauteur de la fenêtre.
Les paramètres Hauteur et Largeur définies pour les dimensions de l'ébrasure dans le dialogue de paramétrage des portes et des fenêtres (page Options personnalisées, Tailles nominales et tolérance).
Valeur Appui ou Linteau
Distance à partir du linteau (ou de l'appui) au pied du mur (ou à l''étage actuel), comme défini par l'utilisateur.
Valeur d'appui ou linteau, définie dans le volet Prévisualisation et position du dialogue de paramétrage.
Dimensions unité
Largeur et hauteur de l'unité de porte/fenêtre, comme défini dans le dialogue de paramétrage.
L'“unité” est le cadre de porte/fenêtre, c'est-à-dire l'équivalent de l'ouverture pratiquée dans le mur dont est déduite la valeur de tolérance.
Vue de côté d'ouverture
Vue de la porte/fenêtre du côté d'ouverture.
Vue de côté d'ébrasure
Vue de la porte/fenêtre du côté de l'ébrasure.
Vue de côté opposé à ouverture
Vue de la porte/fenêtre du côté opposé à l'ouverture.
Vue de côté opposé à ébrasure
Vue de la porte/fenêtre du côté opposé à son ébrasure.
Hauteur linteau P/F côté ébrasure
Distance entre la base du mur et le linteau.
Définie comme la somme de la hauteur de l'appui et de celle de porte/fenêtre, en tenant compte de la géométrie de l'ébrasure.
Hauteur linteau P/F côté opposé ébrasure
Distance entre la base du mur et le linteau du côté opposé à l'ébrasure.
Définie comme la somme de la hauteur de l'appui et de celle de porte/fenêtre, en tenant compte de la géométrie de l'ébrasure.
Hauteur nominale linteau P/F
Distance entre la base du mur et le linteau en tenant compte de la géométrie de l'ébrasure. Définie comme la somme de la hauteur de l'appui et de celle de porte/fenêtre, en tenant compte de la géométrie de l'ébrasure.
Hauteur nominale seuil
Distance entre la base du mur et la surface supérieure de l'appui. Inclut la valeur de l'appui et cette de la hauteur éventuelle de l'appui de l'ébrasure.
Hauteur ouverture côté ébrasure
Hauteur de l'ouverture pratiquée dans le mur dont sont déduits le linteau et l'appui de l'ébrasure.
Disponible pour les ouvertures de la bibliothèque ARCHICAD 10, si le paramètre “Taille nominale = Taille intérieure de montant” est INACTIF.
Hauteur ouverture côté opposé ébrasure
Hauteur de l'ouverture dans le mur.
Disponible pour les ouvertures de la bibliothèque ARCHICAD 10, si le paramètre “Taille nominale = Taille intérieure de montant” est INACTIF.
Surface nominale ouverture P/F
Hauteur de l'ouverture dans le mur multiplié par sa largeur.
Disponible pour les ouvertures de la bibliothèque ARCHICAD 10, si le paramètre “Taille nominale = Taille intérieure de montant” est ACTIF.
Volume nominal ouverture
Le volume calculé en multipliant la hauteur par la largeur et l'épaisseur du mur.
Il s'agit ici des paramètres de hauteur et de largeur de l'ouverture définis comme "nominales" dans le dialogue de paramétrage de l'ouverture et de l'épaisseur du mur qui contient l'ouverture. (Egal au Volume nominal de l'ouverture F/P.)
Surface des bords ouverture côté de l'ébrasure
La hauteur entre l'appui et le linteau multiplié par la largeur entre les montants latéraux.
Disponible pour les ouvertures de la bibliothèque ARCHICAD 10, si le paramètre “Taille nominale = Taille intérieure de montant” est INACTIF.
Surface des bords ouverture côté opposé à l'ébrasure
Hauteur de l'ouverture dans le mur multiplié par sa largeur.
Disponible pour les ouvertures de la bibliothèque ARCHICAD 10, si le paramètre “Taille nominale = Taille intérieure de montant” est INACTIF.
Largeur ouverture côté ébrasure
Largeur de l'ouverture du mur dont sont déduit les montants latéraux de l'ébrasure.
Disponible pour les ouvertures de la bibliothèque ARCHICAD 10, si le paramètre “Taille nominale = Taille intérieure de montant” est INACTIF.
Largeur ouverture côté opposé ébrasure
Largeur de l'ouverture dans le mur.
Disponible pour les ouvertures de la bibliothèque ARCHICAD 10, si le paramètre “Taille nominale = Taille intérieure de montant” est INACTIF.

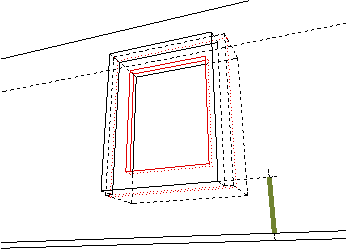

Hauteur seuil P/F côté ébrasure
Distance entre la base du mur et l'appui en tenant compte de la profondeur de montant d'appui de l'ébrasure.
Hauteur seuil P/F côté opposé ébrasure
Distance entre la base du mur et l'appui, sans tenir compte de la profondeur de montant d'appui de l'ébrasure.
Structure de Mur
Nom du matériau de construction ou du profil du mur accueillant la porte/fenêtre.
Epaisseur de Mur
L'épaisseur du mur dans lequel la porte ou la fenêtre est placée
Dimensions trou mur
Largeur et hauteur de l'ouverture dans le mur de porte/fenêtre, définies dans le dialogue de paramétrage (volet Paramètres ou Options personnalisés).
L'ouverture pratiquée dans le mur est composée des dimensions de l'unité (cadre) et des valeurs de tolérance éventuelles.
