Paramètres
Description courte
Description longue
Angle d'inclinaison Cadre mur-rideau
Angle d'inclinaison du cadre dans le plan du mur-rideau
Par exemple : 0 ou 90 degrés pour les cadres positionnés orthogonalement, autres angles pour les cadres diagonaux (indépendamment du fait que le mur rideau lui-même soit incliné).
Classe de cadre
Cadre, Montant, Angle, Traverse, ou Personnalisé
Associez une classe de cadre en cliquant sur les cadres dans la fenêtre de prévisualisation du Motif de grille et dans la volet Prévisualisation de la page Calepinage du dialogue Options Système de mur-rideau.
Les ossatures appartenant à la classe “Personnalisée” ont été personnalisées individuellement en utilisant les Options Ossature accessibles en mode Edition de mur-rideau.

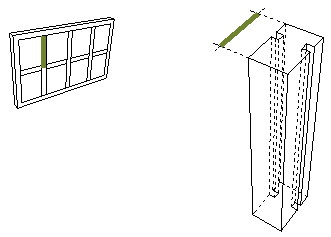

Profondeur de cadre
Profondeur du profil de l'ossature
Définie dans le volet Type et géométrie du dialogue Options Ossature MR.
Longueur cadre
Longueur du cadre.
Type de cadre
Type d'ossature (par ex. Vitre sans cadre, Générique)
Définie dans le volet Type et géométrie du dialogue Options Ossature MR.

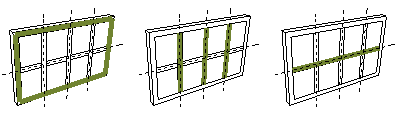

Emplacement
La position du cadre par rapport au mur-rideau : Contour, Verticale, Horizontale, ou Diagonale.
Hauteur de profil
Hauteur de profil de cadre.
Si le type de cadre est un élément de profil (par exemple, ossature profilée vitre sans cadre).
Largeur de profil
Largeur de profil de cadre.
Si le type de cadre est un élément de profil (par exemple, ossature profilée vitre sans cadre).
LxH de profil
Les dimensions du profil du cadre en largeur et en hauteur.
Si le type de cadre est un élément de profil (par exemple, ossature profilée vitre sans cadre).
Surface
Surface associée au cadre.

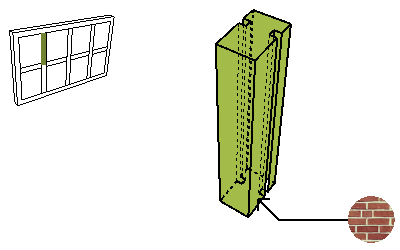

De matériau de construction de cadre. Peut être remplacé dans Options ossature de mur-rideau.
