Préférences Eléments de construction

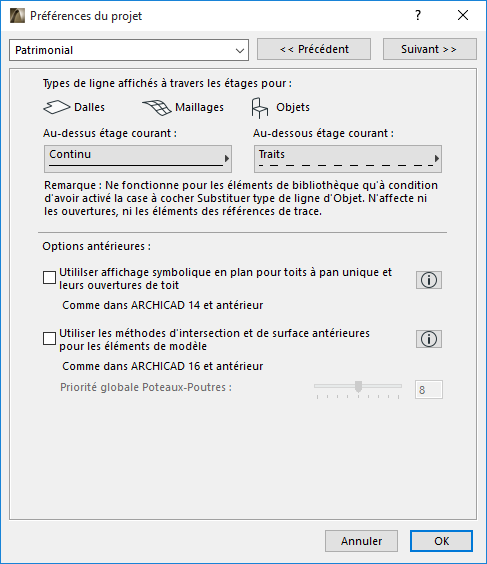

Pour voir ce dialogue, allez à Options > Préférences du projet > Eléments de construction.

Les réglages que vous choisissez ici sont des Préférences du projet : ils sont spécifiques au projet sur lequel vous travaillez et enregistrés avec celui-ci. Si un autre utilisateur ouvre ce même projet sur son propre ordinateur, ces mêmes réglages seront appliqués.

Types de ligne affichés à travers les étages

Sélectionnez un type de ligne pour afficher les contours des dalles et des maillages, au-dessus et en-dessous de ces certains objets, qui apparaissent sur des étages autres que leurs étage d'implantation.

Remarque : Ce réglage n'a aucun effet sur les murs, les toits et les coques, ni sur leurs ouvertures, ni sur les éléments d'une référence de trace.

Remarque : Ces types de ligne ne prennent effet pour les Objets que si la case à cocher Remplacer types de ligne d'Objet est activée dans leur dialogue.

Utiliser affichage symbolique en Plan pour toits à pan unique et leurs ouvertures de toit (comme dans ARCHICAD 14 et avant)

Cochez cette case si vous voulez que vos toits à pan unique et les ouvertures qu'ils contiennent soient affichés comme dans ARCHICAD 14 et les versions antérieures. Cliquez sur le bouton Infos à droite pour voir l'illustration de cette différence.

•Projection 3D réelle Ce mode d'affichage est disponible depuis ARCHICAD 15. (Tous les toits à pans multiples et toutes les ouvertures de toit nouvellement placées seront affichés de cette manière.)

•Symbolique : Ce mode d'affichage correspond à la manière dont les toits et les ouvertures de toit étaient affichés dans ARCHICAD 14 et dans les versions antérieures.

(Pour plus d'informations, cliquez sur le bouton Infos à droite de cette option.)

Voir aussi Migration des toits et des ouvertures de toit.

Utiliser les méthodes d'intersection et de surface antérieures pour les éléments de modèle (comme dans ARCHICAD 16 et les versions antérieures)

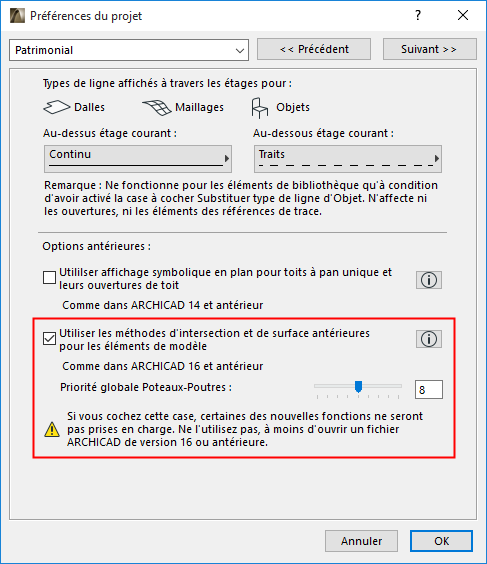

Avec le mode Patrimonial actif :

•Les intersections automatiques et fondées sur les priorités de matériau de construction restent sans effet en 3D. Les méthodes de connexion utilisées dans ARCHICAD 16 et celles des versions antérieures seront en effet. Il est possible que vous préfériez ceci en travaillant sur un projet plus ancien pour vous assurer que vos intersections existantes restent intactes.

Voir aussi Intersections d'éléments fondées sur la priorité dans le Guide de migration.

•L'attribut Matériau de construction est disponible – mais les connexions fondées sur la priorité restent sans effet en 3D (sauf pour les murs qui se comporteront comme dans ARCHICAD 16 et dans les versions antérieures). Utilisez les réglette en-dessous pour définir une priorité globale pour les poteaux qui intersectent des poutres.

•Les Surfaces associées aux matériaux de construction ne sont pas affichées. Seules les surfaces au niveau des éléments seront affichées.

•Peindre Surface n'est pas disponible

•Les Nomenclatures de surfaces ne sont pas disponibles

•Les fonctions géométriques étendues pour les poutres et les poteaux (introduites dans ARCHICAD 23) NE SONT PAS disponibles. Elles incluent les segments multiples, les coupes d'extrémité, la géométrie à intertie variable et les courbes verticales. En mode Version antérieure et en essayant d'utiliser un méthode géométrique non prise en charge, l'élément obtenu est affiché en surbrillance. (Voir Utiliser couleur uniforme pour mettre en surbrillance les éléments inversés :.)

•Les percements (créés avec l'outil Percement introduit dans ARCHICAD 23) sont affichés avec leurs Symboles 2D seulement. Leur géométrie 3D n'est pas affichée du tout.

Pour constater l'effet de cette case à cocher sur les différents éléments de construction en mode antérieur, cliquez sur le bouton Infos dans le dialogue.

Avec le mode Patrimonial inactif :

•Les intersections existantes modélisées qui n'impliquent pas une collision ne seront pas automatiquement nettoyées.

•Tout élément nouvellement placé dont les collisions sont modélisées avec les nouvelles méthodes décrites plus haut seront nettoyées conformément à la nouvelle logique. De cette manière, même si vous effectuez la migration d'un projet issu d'une version antérieure, vous pourrez tirer avantage des nouvelles fonctions d'intersection tout en conservant votre modèle existant tel quel.

•Les poutres, poteaux et percements nouvellement placés utilisent le jeu de fonctions entier disponible dans ARCHICAD 23.

Priorité globale Poteaux- Priorité globale Poutres (mode Patrimonial)

Disponible si le mode Patrimonial est actif.

Cette réglette définit le rapport entre tous les Poteaux et Poutres du projet. Lorsque des poutres croisent des poteaux, l’élément de priorité inférieur est coupé en 3D. En d’autres termes, le solide d’intersection est enlevé. L’élément bénéficiant de l’ordre de priorité supérieur reste intact. Ce principe s’applique également aux calculs de volume.

Remarque : Les numéros de priorité de mur et de poteaux sont toujours pairs. Ils peuvent uniquement être définis comme paramètre général dans ce dialogue. La priorité des poutres est définie individuellement pour chacune de celles-ci dans le dialogue Options Poutre (volet Modèle - mode Intersection patrimoniale seulement).
