Új elemszintű modellezési jellemzők

A gerendák és oszlopok modellezési lehetőségeit bővítettük és továbbfejlesztettük, ami jóval nagyobb rugalmasságot és jobb munkafolyamatokat biztosít:

Elem elhelyezése két kattintással

Hozzon létre gerendákat és oszlopokat egyszerűen 3D-ben, két kattintással, a tér bármely két pontja között. Adja meg az alaprajzon az oszlop dőlésszögét két kattintással, előre meghatározott magassággal.

Egységes szerkezettípusok oszlop és gerenda esetén

A gerendák mostantól támogatják az oszlopoknak is megfelelő, kör keresztmetszetű szerkezettípust.

Az oszlop továbbfejlesztett grafikus szerkesztése

Az alaprajzon lévő oszlopokra vonatkozó új kurzoros kijelölés a könnyebb kiválasztás és igazítás érdekében.

Új alaprajzi szerkesztési megoldások oszlopokhoz (például él vagy élek eltolása), amelyek a meglévő műveletekkel konzisztensek és azokhoz hasonlóak.

Továbbfejlesztett referenciatengely

•A gerendák tengelyének elforgatási eljárását bővítettük, így az a (már a korábbi változatokban is elérhető) profilokon túl támogatja a téglalap és (új) kör alakú szerkezeteket is

•Mostantól a gerenda és az oszlop referenciatengelye relatív helyének módosításakor a tengely nem mozdul (a falakkal és födémekkel konzisztens módon).

•Az oszlopokhoz hasonlóan mostantól a gerendákon is 9 helyre helyezhető a referenciatengely, és a referenciatengely eltolása továbbra is minden helyen lehetséges.

•A kijelölt oszlopok és gerendák referenciatengelye mostantól látható Metszet/Homlokzat nézetben.

Szögletes élvágások és szakaszcsatlakozások

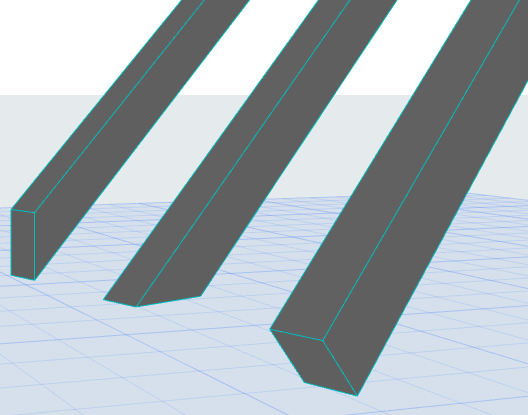

•A gerendák és oszlopok végének szöge mostantól külön-külön testre szabható: vízszintes, függőleges és egyedi (pl. merőleges) lehet.

•A szakaszok közötti csatlakozások ugyancsak testre szabhatók, ahogyan az élvágások is.

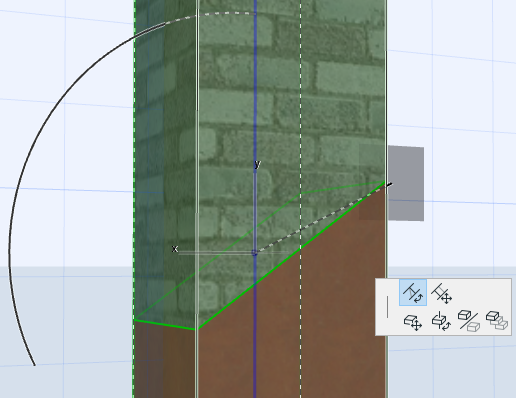

•Élvágások és csatlakozási szögek grafikus szerkesztése 3D vagy Metszet/Homlokzat nézetben.

Függőlegesen ívelt gerendák

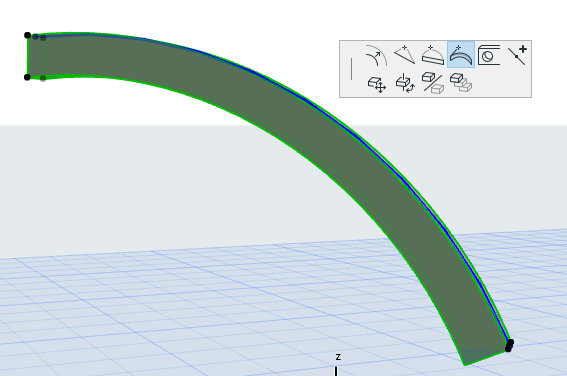

A gerendák mostantól függőlegesen meghajlíthatók a kezdő- és végpontok közötti hajlási érték módosításával, a beállításoknál vagy grafikusan a mozgó paletta parancsaival 3D vagy Metszet/Homlokzat nézetben. A megdöntés is lehetséges, így a kezdő- és végpontokat nem kell vízszintesen egymáshoz igazítani.

Megjegyzés: Függőlegesen ívelt gerendáknál a program nem támogatja a keskenyedő szakaszokat és a gerenda megdöntését.

Áttörések a gerendákon

A gerenda mostantól kompatibilis az új Áttörés eszközzel.

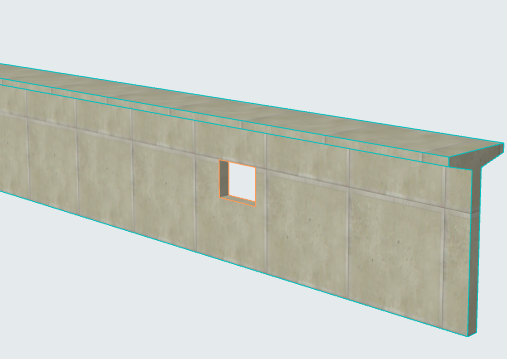

Áttörés vasbeton gerendában

Megjegyzés: Szerkezeti okokból a program nem támogatja az oszlopok áttöréseit.

Állandó vagy változó hosszúságú szakaszok

Állítsa be, hogyan viselkedjen a gerenda vagy az oszlop nyújtáskor a szakaszok szintjén: ehhez minden szakasznál adja meg, hogy az állandó vagy változó hosszúságú. Több változó hosszúságú szakasz esetén adja meg azok százalékos arányát. Így irányítható, hogy melyik szakasz (és hogyan) nyúljon az oszlop magasságának vagy a gerenda hosszának módosításakor.

Az alsó szakasz változó – A felső szakasz változó

Például, ha egy előre gyártott, konzolos betonoszlop alsó szakasza változó hosszúságú, az összes többi szakasz pedig állandó hosszúságú, a nyújtáskor a konzolok helyzete is változik. Ezzel szemben, ha a felső szakasz változó hosszúságú, az összes többi szakasz pedig állandó hosszúságú, az oszlopmagasság nyújtásakor a konzolok helyzete nem változik.

Szakaszra vonatkozó adatok másolása/beillesztése és továbbítása

A Gerenda és Oszlop beállításainak szakaszokra vonatkozó listájában használja a helyi menüt a méret, a szerkezet és a tulajdonságok szakaszok között történő másolásához/beillesztéséhez. Másik megoldásként a beállítások a Paraméterek átadása (felvétel/átadás) funkcióval vihetők át a szakaszok között.
