Szakaszszintű modellezés

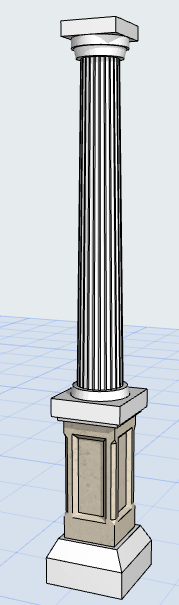

Az új, szakaszolt logika több, különböző anyagú és geometriájú alárendelt elemet helyez el a gerenda és az oszlop referenciatengelye mentén. Az eredmény: a geometria szempontjából nagyobb szabadság a vasbetont, acélt, fagerendát, valamint az összetett gerenda- és oszlopelemeket ábrázoló BIM elemek esetén.

Mivel a szakaszok hivatkozhatnak parametrikus profilokra, kiaknázzák a jellemzők nyújtotta előnyöket (geometria központosított szerkesztése és központosított adatkezelés az építőanyagoknál). Ezzel szemben a parametrikus profilok segítségével grafikusan szabhatók testre az egyes szakaszok, valamint keskenyedő szakaszok esetén azok végei. Ezek az intuitív műveletek minden 2D-s és 3D-s nézetben elérhetők a gerenda- és oszlopszakaszokhoz – így biztosítanak magasabb szintű hatékonyságot és pontosságot a modellezés során.

A következő új, kiegészítő modellezési funkciók érhetők el a szakaszokhoz:

Szakaszok meghatározása

Gerenda- és oszlopszakaszok létrehozhatók a beállítási párbeszédablakokban és grafikusan – Metszet/Homlokzat, 3D és Alaprajz nézetben.

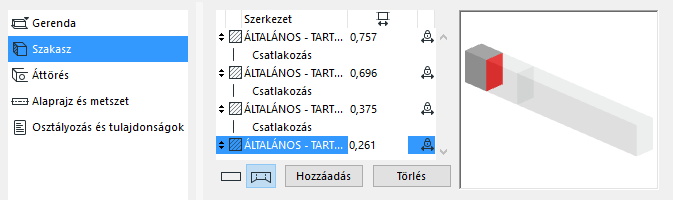

Elembeállítások > Szakasz hozzáadása

Szakasz hozzáadása 3D-ben a mozgó paletta segítségével

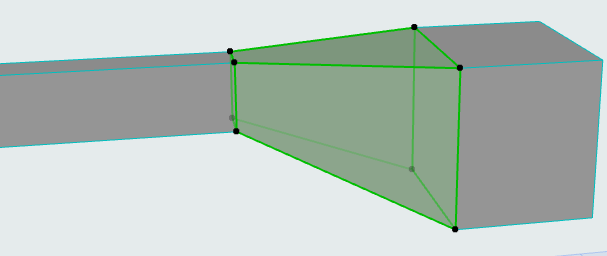

Keskenyedő szakaszok

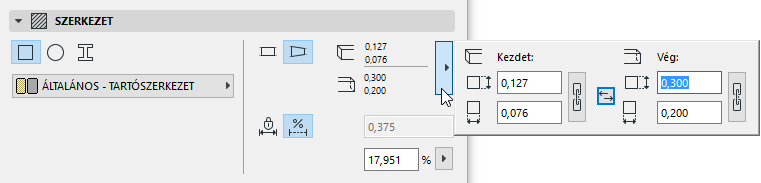

Az új szakaszkeskenyítés funkcióval változó szélességi és magassági paraméterek adhatók meg a szakasz kezdő- és végpontjához a téglalap és kör alakú, valamint profilos szakaszok esetén.

Az egyedi profilú szakaszoknál a keskenyedő kihúzás eredménye attól függ, milyen beállításokat kapnak az egyedi profilú módosítók a keskenyített szakaszhoz rendelt profilattribútumnál. Ennek megfelelően ugyanazzal az egyszerű profilú geometriával számos parametrikus tömörtest-változat létrehozható szakaszgeometriák széles körének modellezéséhez.

Az oszlopburkolat a keskenyedő téglalap és kör alakú szakaszoknál is használható.

Megjegyzés: Ívelt gerendáknál a program nem támogatja a keskenyedő szakaszokat.

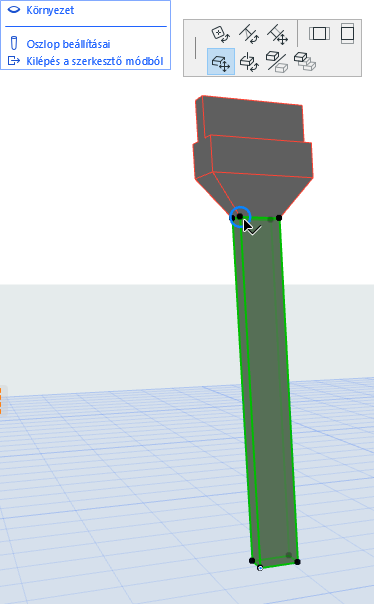

Szakasz szerkesztő mód

A gerendák és oszlopok szerkesztési módja kényelmes és hatékony megoldás a szakaszok grafikus szerkesztéséhez (szakaszprofil élének eltolása, szakaszcsatlakozások áthelyezése húzással, szakasz nyújtása).

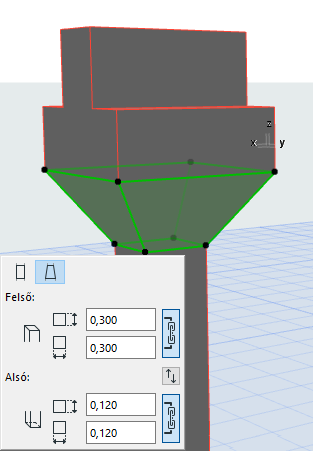

A szerkesztési mód segítségével grafikusan és numerikusan is módosítható a keskenyedő szakaszok geometriája.
