Továbbfejlesztett 2D dokumentáció

Az ARCHICAD 23 nagyobb szabadságot nyújt a gerendák alaprajzon történő egyedi ábrázolásához, így világszerte megfelelhetünk a helyi grafikai szabványoknak.

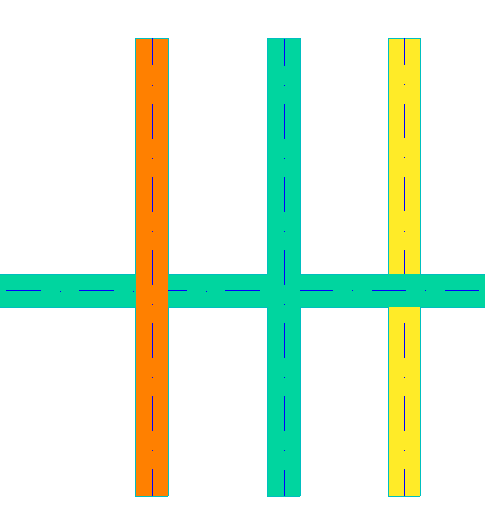

Fedő kitöltés gerendákhoz és oszlopokhoz

Az ARCHICAD más modellezési eszközeihez hasonlóan mostantól a gerendák és oszlopok nem metszett részeire is saját fedő kitöltés állítható be. A felhasználó bármilyen kitöltéstípust kijelölhet, és beállíthatja annak irányát és torzítását, többek között a gerenda/oszlop dőlése alapján.



Gerendák hibrid alaprajzi ábrázolása

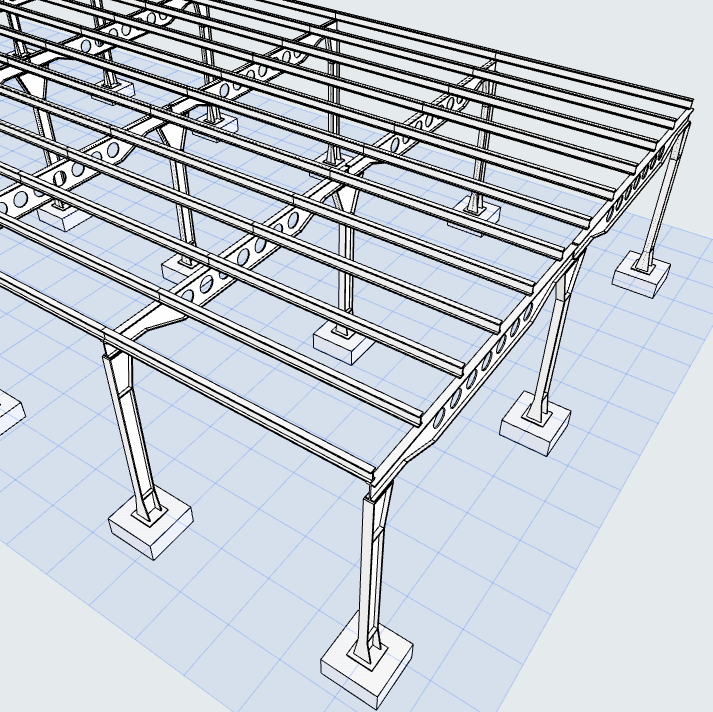

A gerenda 2D-s ábrázolása egyedileg vezérelhető a nem metszett és metszősík feletti részeknél: Vetület (a gerenda valós 3D megjelenése az alaprajzon) vagy Szimbolikus (mint a korábbi változatokban). Az elmetszett részek mindig vetületként jelennek meg.

BeamAxisFP.png  BeamAxis3D.png

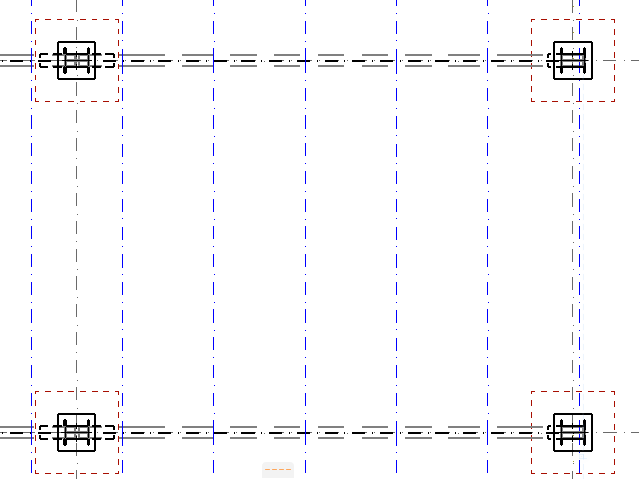

A gerendák ábrázolhatók tengelyvonalként, kontúrral vagy e kettő kombinációjaként

Az oszlopok alaprajzi ábrázolása alapértelmezés szerint vetület. A szimbolikus ábrázolás csak akkor elérhető, ha az Alaprajzi megjelenítés/Mindent elmetszve megjelenítés aktív.

Takart Gerendák és Oszlopok az alaprajzon

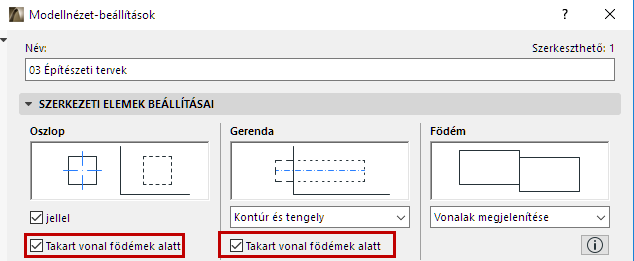

Az ARCHICAD 23-tól kezdődően egy új modellnézet-beállítás lehetővé teszi a födém által takart gerendák és oszlopok takart vonalas megjelenítését.

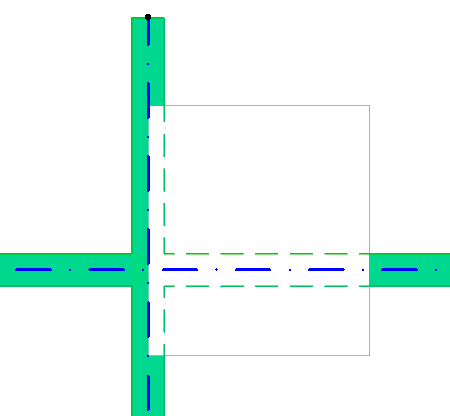

Például: a födém által takart gerenda takart vonallal jelenik meg.

HiddenBeamSlab.png  HiddenBeamSlabMVO.png

Új opciók a "Megjelenítés ezeken a szinteken" listában

A „Megjelenítés ezeken a szinteken” beállításnál elérhető értékkészletek mostantól a gerendák és oszlopok esetén megegyeznek, két új lehetőséggel kiegészítve („Egy szinttel feljebb” és „Egy szinttel lejjebb”).
