Elemek prioritás szerinti metszései

Verzióváltás ARCHICAD 16-os és korábbi verzióról

Az ARCHICAD 17 óta a jelentősen továbbfejlesztett metsződések módszer lehetővé teszi, hogy az építőanyagon belüli az összemetsződési prioritás minden szerkezeti elem között működjön – beleértve az egyrétegű, réteges szerkezetű és profilos elemeket.

A verzióváltásnál a metsződések alapértelmezés szerint megmaradnak "a korábbi verzióból örökölt módban”

Ha ARCHICAD 16 vagy egy régebbi verziójú projektet magasabb verziószámúra vált, akkor az Örökölt beállítások között alapértelmezés szerint be van kapcsolva az elem metsződéseire vonatkozó jelölőnégyzet a modell megjelenésének megtartása érdekében.

•Az elem metsződéseiben nem látható változás.

•A későbbi ARCHICAD verziók néhány funkciója nem elérhető.

Megjegyzés: Ha a sablonból hoz létre új fájlt, a korábbi verziójú összetmetszést beállító jelölőnégyzet alapértelmezés szerint nincs bejelölve, és az új összemetszési mód aktív.

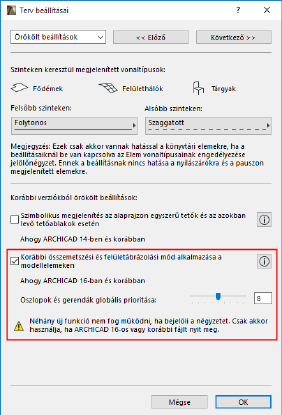

A korábbi verzió szerinti összemetszési mód egy beállítás, amely a Lehetőség > Terv beállításai > Örökölt beállítások párbeszédablakban érhető el.

Lásd Örökölt beállítások.

Az új metsződések bekapcsolása az ARCHICAD 23-ban (a korábbi verziókból örökölt mód kikapcsolása)

Az új metsződések módszer a Terv beállításai > Örökölt beállítások... menüpontban található „Korábbi összemetszési mód” kikapcsolásával kapcsolható be.

Miután megszüntette a Korábbi összemetszési mód jelölőnégyzet jelölését, a modell metsződései eltérő módon jelenhetnek meg. Ajánlott ellenőrizni a modellt, elvégezni a szükséges módosításokat a modell geometriáján, és ellenőrizni a korábbi, szükségtelenné vált megoldásokat is (például 2D részletezés vagy SEO).

Azok a meglévő metsződések, melyek nem eredményeznek geometriai elem ütközést, nem fognak automatikusan igazodni. Ha azt kívánja, hogy az automatikus metsződések hatással legyenek ezekre, számos funkció segít az ütközések elérésében, és eközben lehetővé teszik, hogy az automatikus metsződések logika érvénybe lépjen.

Lásd Tippek a jobb összemetsződések eléréséhez a verzióváltás utáni tervekben.

Azok az újonnan elhelyezett elemek, amelyek ütközéseit az új modellezési eljárásokkal készítették, az új logika szerint tisztulnak le.

Tippek a jobb összemetsződések eléréséhez a verzióváltás utáni tervekben

Ha a terv verzióját ARCHICAD 23-ra változtatta, és az új metsződési logikát kívánja használni a régebbi verziójú modellen, lásd a következő szakaszt a modell metsződésekeinek optimalizálását szolgáló technikákról és funkciókról.

Lásd Elemek ütközésének biztosítása a tökéletes letisztítási eredményhez.

További részleteket lásd Elemek összemetsződése.
