Felületek felülírása az Elembeállításoknál

A modellelem esetében a felület beállításait a hozzá tartozó Építőanyag határozza meg, amelynek a felület az egyik alkotóeleme.

Lásd Építőanyagok.

Azonban bármely modellelem esetén felülírható a szerkezeti elemek építőanyagának beállított felülete, és új felület(ek) rendelhető(k) hozzá.

A GDL tárgyakhoz nem tartoznak építőanyagok, ennek ellenére felületük beállításai módosíthatók.

Az elemek felületének módosítása kétféleképpen lehetséges:

•Használja a Felületfestés palettát (lásd Felületek felülírása a Felületfestés opcióval)

•Használja az Elembeállításokat, a következőképpen:

1.Jelöljön ki egy elhelyezett elemet, vagy nyissa meg az elemtípushoz tartozó Alapérték párbeszédpanelt.

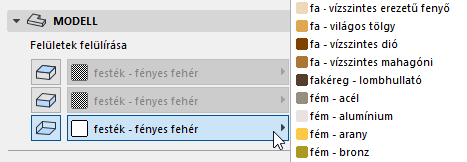

2.Kattintson a Felületek felülírása alatt lévő Modell panelen található felületi felugró ablakokban látható kapcsológombok egyikére vagy akár mindegyikére. Az egyes felugró ablakok az elem egyik oldalára vagy élére vonatkoznak.

Megjegyzés: Ha a Lánc ikonra kattint ("Felületek hozzárendelése"), az összes oldal/él egyetlen felületi felülírást fog használni. Amennyiben eltérő felületeket szeretne beállítani bármely oldal/él számára, akkor válassza szét a felület meghatározásokat úgy, hogy ismét rákattint a láncra.

A felülírás törléséhez kattintson újra a kapcsolóra. Ekkor ismét az Építőanyag opciónál megadott felület lesz használatban.

Lásd még: Felülírt felületek eltávolítása a kiválasztott elemekről.
