A Dokumentáció > Kreatív látványtervezés > 3D textúra illesztése panel parancsaival állíthatja be a szerkezeti elemek textúráinak irányát és origóját a 3D nézeteken.
Ezek a parancsok csak akkor elérhetők a 3D-s ablakban, amikor olyan szerkezeti elem van kiválasztva, amelynek anyagához Textúra van rendelve (Lehetőség > Elemattribútumok > Felületek).
Megjegyzések:
-Héjszerkezetek számára nem elérhető ez a funkció.
-Az elemeken Összetett profilokkal végzett újbóli igazítás nem várt eredményhez vezethet.
A textúra extra szerkesztési opcióiért az Alakzat oldalaira vonatkozóan lásd Alakzat Textúra térkép és illesztés.
Textúra origó beállítása

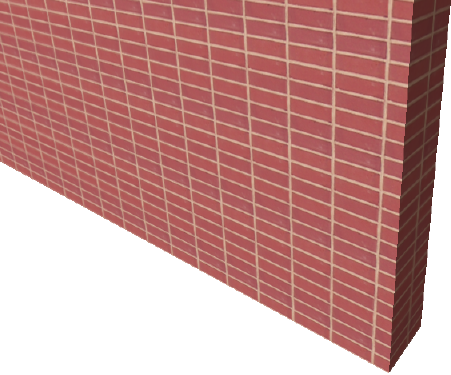

Ezen a példán a téglafal textúra eredetileg így néz ki:
A textúra kiindulópontjának a fal sarkához történő visszaállításához – hogy a téglaminta a sarokból induljon – a következők szerint járjon el:
1.Jelölje ki a falat.
2.Kattintson a Dokumentáció > Kreatív látványtervezés > 3D textúra illesztése > Origó parancsra.
3.Kattintson a sarokra, és tekintse meg az eredményt.
Az összes elem felületére ugyanaz a textúra origó vonatkozik. Például, nem használhat különböző kezdőpontokat a falak külső és belső felületeihez.
1.Jelöljön ki egy vagy több elemet.
2.Kattintson a Dokumentáció > Kreatív látványtervezés > 3D textúra illesztése > Irány beállítása parancsra.
3.Kattintson a kijelölt elem egy felületére. Mindenképpen Felületet kell kijelölnie. (Falra, födémre vagy tető élre való kattintás megszakítja a műveletet.)

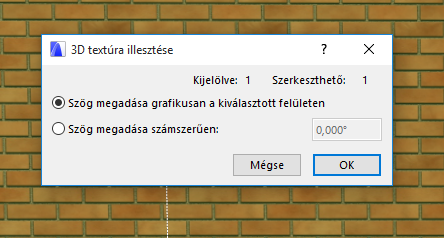

4.A megnyíló párbeszédablakban választhat a textúra szögének grafikus vagy számszerű megadása között. Kattintson ezután az OK gombra.
5.Ha a szög grafikus megadását választotta, akkor húzza meg a kívánt vektort a textúra irányához. Használhatja az elemek fogópontjait.
6.Ha numerikusan adja meg a szöget, akkor az a Textúra alapértelmezett irányához viszonyítva, és az óramutató járásával ellentétes irányban mérve kerül alkalmazásra.

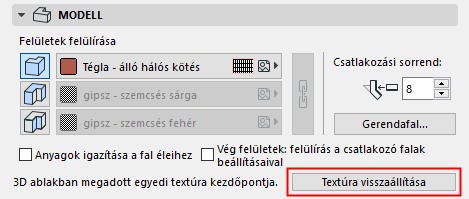

A Textúra alapbeállításaihoz való visszatéréshez jelölje ki az elemet, nyissa meg beállító párbeszédablakát, és válassza a Modell panelt. Az Egyedi textúra tájékoztató szöveg aktívvá válik. Kattintson az Origó visszaállítása gombra az egyéni beállítás elvetéséhez.
Több elem kijelölésével a Dokumentáció > Kreatív látványtervezés > 3D textúra illesztése almenüben a Visszaállítás parancsot is kiválaszthatja. A 3D-s ablakban lévő elemek textúrájára vonatkozó összes egyéni beállítás törléséhez ne jelölje ki egyiket sem, majd válassza a Dokumentáció > Kreatív látványtervezés > 3D textúra illesztése > Alapértékek visszaállítása parancsot.
